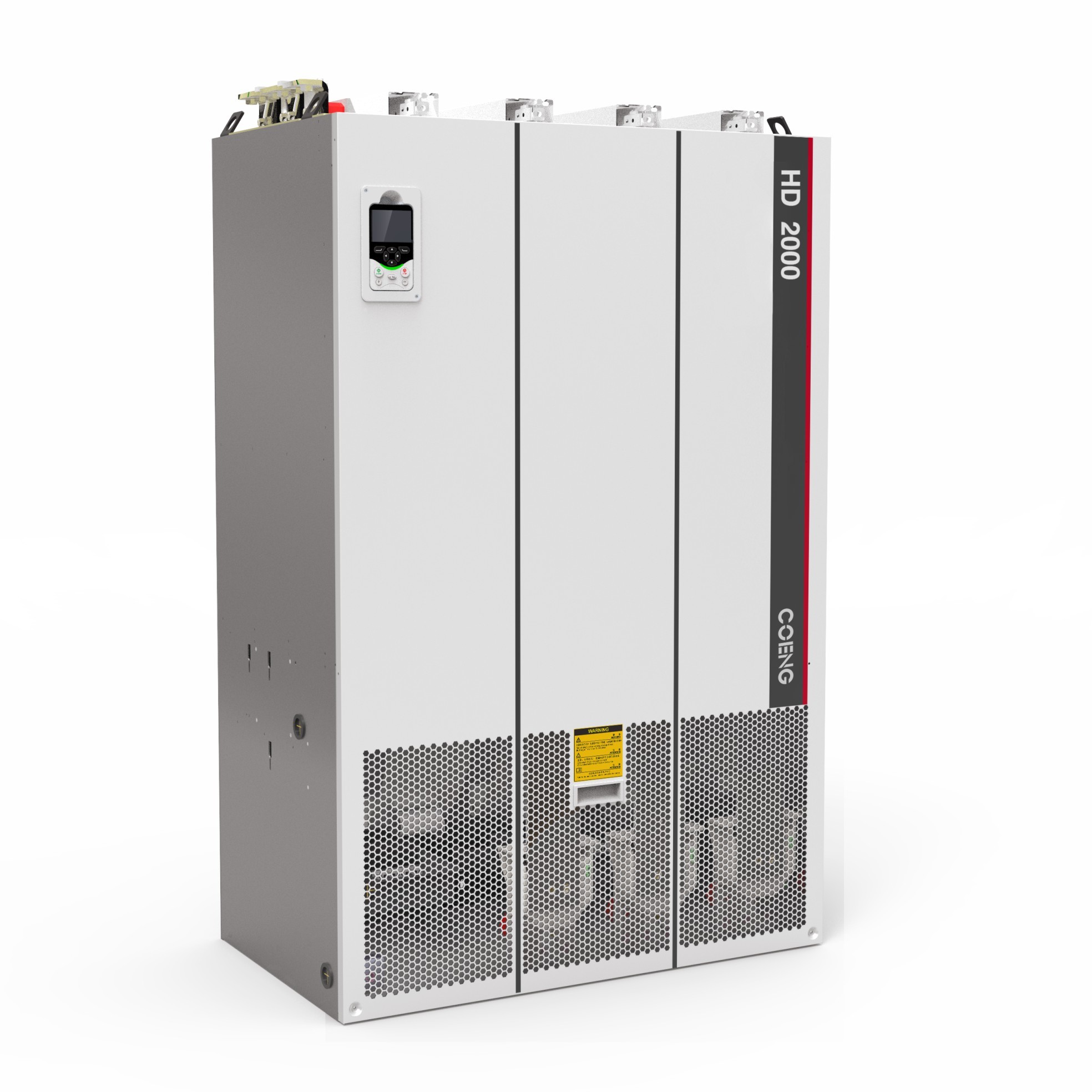

400V 690V 1140V 1380V Motor Drive VFD Inverter Versátil Modular
| Lugar de origem | China |
|---|---|
| Marca | COENG |
| Certificação | CE |
| Número do modelo | HD2000-C-10-2 |
| Quantidade de ordem mínima | 1 |
| Detalhes da embalagem | Caixa de madeira |
| Tempo de entrega | dias 7-30working |
| Termos de pagamento | L/C, T/T, Western Union |
| Habilidade da fonte | 20000SETS/YEAR |
Contacte-me para amostras grátis e vales.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Se você tem algum interesse, nós fornecemos a ajuda online de 24 horas.
xDetalhes do produto
| Dispositivo único/multi-dispositivo | Sistema flexível com unidades/cabinetes que suportam dois/quatro quadrantes | Projeto modular | Permite flexibilidade de aplicação e integração completa do sistema |
|---|---|---|---|
| Unidades de retificador | Unidades de retificador básico/inteligente/PWM para conversão versátil de potência | Max. Potência de unidade única | 1400kW (resfriado a ar), 2800kW (resfriado a líquido) |
| Níveis de tensão | 400V, 690V, 1140V, 1380V | Potência de operação paralela | 11200kW (a refrigeração a ar), 22400kW (a refrigeração a líquido) |
| Destacar | Inversor VFD com motor de 1380 V,Inversor VFD de acionamento de 1380 V,Motor VFD de 400 V |
||
Descrição de produto
400V 690V 1140V1380V Motor Drive VFD Inverter Design modular versátil para cenários de acionamento complexos
Descrição do inversor VFD motor
The HD2000 400V 690V 1140V1380V motor drive VFD inverter is a comprehensive power solution that encompasses single-drive AC-DC-AC variable frequency drive units and DC/AC common DC bus multi-drive motor drive units, tudo convenientemente embalado em armários.
As unidades de acionamento de frequência variável AC-DC-AC de um único acionamento são concebidas para converter eficientemente a corrente alternada (CA) em corrente contínua (CA) e, em seguida, de volta a corrente alternada,permitindo um controlo preciso da velocidade e do binário dos motores ligadosEstas unidades são adequadas para aplicações que exijam controlo motor individual.
Por outro lado, as unidades de acionamento de motores multi-acionamento do ônibus DC comum DC/AC são otimizadas para cenários em que vários motores precisam ser operados de forma sincronizada.Estas unidades fornecem uma solução rentável e de poupança de espaço para instalações com vários motores..
Ambos os tipos de unidades de accionamento estão alojados dentro de armários, garantindo uma fácil instalação e proteção contra fatores ambientais.Esta abordagem integrada permite uma implantação simplificada do sistema e simplifica os processos de manutenção e resolução de problemas.
Com o inversor VFD HD2000 400V 690V 1140V1380V, os utilizadores podem beneficiar da versatilidade e da flexibilidade de um sistema de unidade única/multi unidade,permitindo-lhes lidar com vários cenários de condução complexos de forma eficiente.
Especificação do inversor VFD motor
| Inversão | Voltagem nominal de entrada | 4420 Vdc 780 Vdc,6550 Vdc 1100 Vdc,9488 Vdc 2200 Vdc A:1488Vdc~2200Vdc |
| Voltagem de saída | 0 ~ Tensão de entrada AC do retificador | |
| Frequência de saída | 0 ~ 500 Hz | |
| Faixa de velocidade | V/F:1:50 OLVC:100 CLVC:1:1000 | |
| Estabilidade de velocidade | OLVC:00,2% CLVC:0.01% | |
| Fluctuação da velocidade | OLVC:00,2% CLVC:00,1% | |
| Torque de arranque | OLVC:150% ((0,5 Hz) CLVC:200% ((0 Hz) | |
| Regulação do binário | V/F: OLVC não suportado:CLVC suportado: suportado | |
| Precisão do binário | OLVC:5% CLVC:5% | |
| Tempo de resposta do binário | OLVC: 5 ms CLVC: 5 ms | |
| Tempo de resposta de velocidade | O número de veículos deve ser igual ou superior a: | |
| Equivalente de queda de velocidade dinâmica | OLVC:00,5%*s CLVC:00,3%*s | |
| Condições ambientais | Temperatura | -15°C ~ +40°C Sem desratização, aplica-se uma desratização de +40°C ~ +55°C |
| Humidade | 5% ~ 95% de condensamento de Mon | |
| Altitude | ≤ 4000m, aplica-se a desratização entre 2000m e 4000m | |
| Dados mecânicos | Desempenho antivibração | Conforme a norma IEC 60721-3-3:2002 |
| Nível de protecção | IP00 / IP20 / IP40 | |
| Nível de segurança | Conforme a norma UL 508C-2004 | |
| Método de arrefecimento | Refrigerados a ar, a água |
Descarregar especificação detalhada HD2000 Especificação.pdf
Vantagens do inversor VFD de acionamento por motor
- Sistema versátil de tração única/multi-tração: o inversor VFD de tração com motor HD2000 400V 690V 1140V1380V oferece a flexibilidade de operar como um sistema de tração única ou multi-tração,permitindo-lhe adaptar-se a vários requisitos de aplicaçãoPode ser configurado com dois ou quatro quadrantes, proporcionando opções de controlo melhoradas.
-
Design modular para flexibilidade de aplicação: O design modular do inversor VFD HD2000 400V 690V 1140V1380V permite uma fácil personalização e integração em diversos sistemas.Permite a integração perfeita com outros componentes, melhorando o desempenho e a adaptabilidade globais do sistema.
-
Unidades de retificação abrangentes: O inversor VFD HD2000 400V 690V 1140V1380V com motor apresenta uma gama de unidades de retificação, incluindo opções básicas, inteligentes e PWM.Esta selecção abrangente garante uma conversão de potência precisa e eficiente, adaptados às necessidades específicas das aplicações.
-
Alta capacidade de potência: com uma potência máxima de unidade única de 1400kW (resfriado a ar) e 2800kW (resfriado a líquido), o HD2000 pode lidar com exigentes requisitos de potência,fornecer um desempenho fiável em condições difíceis.
-
Ampla faixa de tensão: o HD2000 suporta vários níveis de tensão, incluindo 400V, 690V, 1140V e 1380V. Esta versatilidade permite a compatibilidade com vários sistemas de alimentação,Expandir a sua aplicabilidade em diferentes indústrias.
-
Operação paralela escalável: O inversor VFD HD2000 400V 690V 1140V1380V com motor permite uma operação paralela com uma alta potência máxima de 11200kW (resfriado a ar) e 22400kW (resfriado a líquido).Esta escalabilidade facilita a operação sincronizada de várias unidades, melhorando o desempenho e a eficiência do sistema.
-
Compatibilidade com o motor: o inversor VFD HD2000 400V 690V 1140V1380V é compatível com vários tipos de motor, incluindo motores de indução assíncronos, motores síncronos de ímã permanente,e motores de relutância síncronaEste amplo suporte do motor garante a compatibilidade com diferentes aplicações motorizadas.
-
Modos de Controle Avançados: O inversor VFD HD2000 400V 690V 1140V1380V com motor oferece vários modos de controle, incluindo V / F, controle de vetor de circuito fechado (CLVC) e controle de vetor de circuito aberto (OLVC).Estas opções de controlo fornecem controlo motor preciso e otimização para diferentes requisitos operacionais.
-
Opções de resfriamento eficientes: O inversor VFD HD2000 400V 690V 1140V1380V com motor está disponível em variantes resfriadas a ar (configuração padrão) e resfriadas a líquido (L).Esta flexibilidade nos modos de arrefecimento garante uma dissipação de calor eficiente e uma operação fiável em vários ambientes.
Motor Drive VFD Inverter Aplicação típica
O inversor VFD HD2000 400V 690V 1140V1380V com motor acionado destaca-se pela sua versatilidade de configuração do sistema, design modular, unidades de retificação abrangentes, alta capacidade de potência, ampla faixa de tensão,escalabilidade, compatibilidade com o motor, modos de controlo avançados e opções de arrefecimento eficientes.
