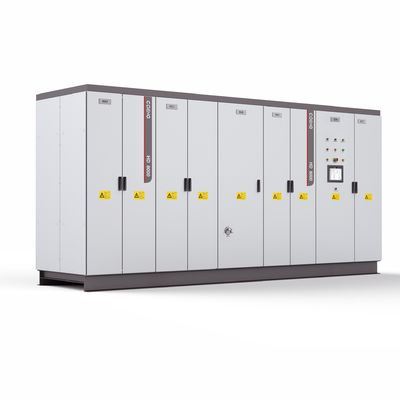

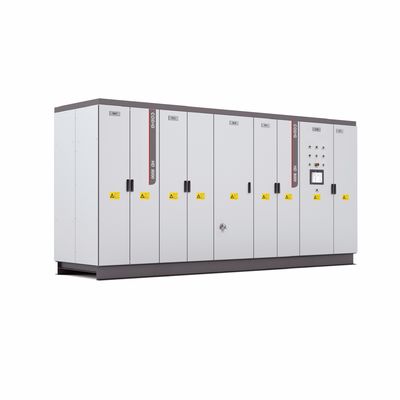

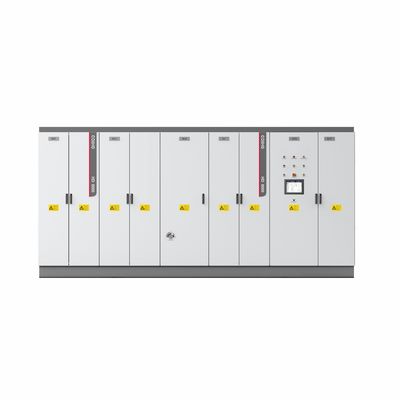

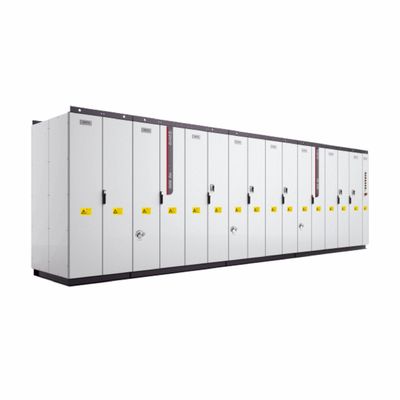

HD8000 Sistema de VFD de Meio Voltagem de Engenharia Vfds de Alta Potência
| Lugar de origem | China |
|---|---|
| Marca | COENG |
| Certificação | CE |
| Número do modelo | HD8000 |
| Quantidade de ordem mínima | 1 |
| Detalhes da embalagem | Caixa de madeira |
| Tempo de entrega | dias 10-30working |
| Termos de pagamento | L/C, T/T, Western Union |
| Habilidade da fonte | 20000SETS/YEAR |
Contacte-me para amostras grátis e vales.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Se você tem algum interesse, nós fornecemos a ajuda online de 24 horas.
xDetalhes do produto
| Tensão nominal do lado da rede | 2: 1900V 3: 3300V 6: 6600V A: 10kV | Tensão nominal do lado do motor | 3: 3300V 6: 6600V A: 10kV |
|---|---|---|---|
| Potência | 10: 10MVA | Método de retificação | P: PWM D: Rectificação básica de diodos |
| Método comum de retificação do autocarro | Em branco: rectificação única 2: rectificação dupla | Método de inversor de autocarro comum | Em branco: único D: inversor duplo T: inversor triplo |
| Destacar | HD8000 Sistema VFD,vfds,Sistema VFD de média tensão |
||
Descrição de produto
HD8000 Sistema de VFD de Meio Voltagem de Engenharia Sistema de VFD de alta potência Conversor de Acionamento de Frequência Variável
HD8000 Sistema de VFD de Meio Voltagem de Engenharia Sistema de VFD de alta potência Conversor de Acionamento de Frequência Variável
Introdução ao produto
O VFD da série HD8000 é um sistema de acionamento de alta potência que inclui um conversor AC-DC-AC e uma unidade de ação de motor multi-eixo do ônibus DC comum DC-AC.A potência máxima pode atingir 30MVA para uma máquina única e 60MVA para operação paralelaO seu hardware modular e design de software de engenharia
O conceito permite-lhe operar em várias condições complexas.
O VFD da série HD8000 adota presspack IGCT e Diodo, bem como método de refrigeração a líquido, a máquina inteira atende ao nível de proteção IP54 e possui super adaptabilidade ambiental, alta confiabilidade,Excelente desempenho de dissipação de calor e pequeno volume, existem soluções de retificação de dois e quatro quadrantes.
- Características:Motor de eixo único/múltipla, proteção IP54, dois quadrantes/quatro quadrantes
- Design:projeto modular
- Rectificação:Rectificação básica multi-impulso, retificação inteligente e retificação PWM
- Tensão:1900V3000V (3300V), 6000V, (6600V), 10000V
- Potência máxima:30MVA (simples) 60MVA (paralelas)
- Motor compatível:motor de indução assíncrono, motor síncrono de ímã permanente, motor síncrono eletricamente excitado
- Método de controlo:V/F, controlo do vetor de circuito fechado com sensor, controlo do vetor de circuito aberto sem sensor
- Refrigerador:refrigeração por água
Aplicação do produto
- Engenharia Metalúrgica
- Transporte de petróleo e gás
- Plataforma de ensaio
- Energia renovável
- Transporte ferroviário
- Mineração e elevação
- Equipamento naval
- GNL
- Fonte de energia
- Armazenamento de energia
Especificação técnica
| HD8000 Especificações técnicas | ||||||||||||||
| HD8000 | 3306 | 3308 | 3310 | 3312 | 2624 | AA30 | 6640 | AA60 | ||||||
| R Ectificação básica | Voltagem de entrada | 3300V | 1900 V | 10 kV | 6600V | 10 kV | ||||||||
| Frequência de entrada | 45 Hz-66 Hz | |||||||||||||
| Sobrecarga | 110%@ corrente nominal, 120%@ corrente nominal 60s | |||||||||||||
| EffiCiência | ≥ 99% | |||||||||||||
| Fator de potência | ≥ 0,95 (corrente nominal, equipado com um reator de entrada de CA de 2%) | |||||||||||||
| Proteção | Proteção contra sobrecarga, proteção contra superaquecimento, proteção contra curto-circuito, pré-julgamento de falhas, etc. | |||||||||||||
| RecPWM Atividade |
Frequência de entrada | 45 Hz-66 Hz | ||||||||||||
| Sobrecarga | 110%@ corrente nominal, 120%@ corrente nominal 60s | |||||||||||||
| EffiCiência | ≥ 98,5% | |||||||||||||
| Fator de potência | Ajustável (padrão 1) | |||||||||||||
| Proteção | Proteção contra sobrecarga, proteção contra superaquecimento, proteção contra curto-circuito, pré-julgamento de falhas, etc. | |||||||||||||
| Inversor | Voltagem de saída | 3300V | 6600V | 10 kV | 6600V | 10 kV | ||||||||
| Frequência máxima de saída |
110 Hz |
|||||||||||||
| Precisão estável de velocidade | A taxa de juro é igual ou superior a: | A taxa de juro é igual ou superior a: | ||||||||||||
| Impulso de velocidade | A taxa de variação da taxa de variação da taxa de variação da taxa de variação da taxa de variação da taxa de variação da taxa de variação da taxa de variação da taxa de variação da taxa de variação da taxa | OLVC: 0,4%, CLVC: 0,2% | ||||||||||||
| Torque de arranque | O valor da taxa de juro é o valor da taxa de juro. | O valor de referência é o valor de referência da empresa. | ||||||||||||
| Regulação do binário | V/F: Sim, OLVC: Sim, CLVC: Sim | V/F: Sim, OLVC: Sim, CLVC: Sim | ||||||||||||
| Precisão do binário | O montante da taxa de juro deve ser calculado de acordo com o método de cálculo da taxa de juro. | O montante da taxa de juro deve ser calculado de acordo com o método de cálculo da taxa de juro. | ||||||||||||
| Tempo de resposta do binário | OLVC: 5 ms, CLVC: 5 ms | OLVC: 5 ms, CLVC: 5 ms | ||||||||||||
| Tempo de resposta rotativo | OLVC: 100 ms, CLVC: 100 ms | OLVC: 150 ms, CLVC: 150 ms | ||||||||||||
| Equivalente de queda dinâmica | OLVC: 0,5%*s, CLVC: 0,25%*s | OLVC: 1%*s, CLVC: 0,5%*s | ||||||||||||
| Sobrecarga | 110%@corrente nominal, 120%@corrente nominal 60s | |||||||||||||
| Meio Ambiente | Temperatura | temperatura de entrada ≤ 40 | ||||||||||||
| Altitude | ≤ 4000m (2000m~4000m com redução da classificação) | |||||||||||||
| Dados mecânicos | Proteção da PI | Proteção IP54 | ||||||||||||
| Refrigeração | Refrigeração por água | |||||||||||||
| Anticorrosivo | C4-M | |||||||||||||
| Tabela de selecção da série HD8000 | ||||||||||||||
| Modulo | Voltagem da rede | Voltagem do motor | Potência | Classificado | Máximo f | Tamanho (W*D*H) (mm) | Notas | |||||||
| HD8000-3306 | 3300V | 3300V | 6MVA | 1050A | 110 Hz | 4600*1300*2200 | Contém armário de refrigeração por água | |||||||
| HD8000-3308 | 8MVA | 1400A | ||||||||||||
| HD8000-3310 | 10MVA | 1750A | ||||||||||||
| HD8000-3312 | 12MVA | 2100A | ||||||||||||
| HD8000-2624 | 1900 V | 6600V | 24MVA | 2100A | 7800*1300*2200 | |||||||||
| HD8000-AA30 | 10 kV | 10 kV | 30MVA | 1750A | 10600*1300*2200 | |||||||||
| HD8000-6640 | 6600V | 6600V | 40MVA | 3500A | 15600*1300*2200 | |||||||||
| HD8000-AA60 | 10 kV | 10 kV | 60MVA | 3500A | 21200*1600*2200 | |||||||||
Características do produto
Conceito de projeto de engenharia
Características
· Proteção IP54 para que o sistema tenha uma adaptabilidade ao ambiente muito forte
· Projeto redundante de componentes-chave para reduzir a probabilidade de tempo de inatividade do sistema
· IGCT e tiristor avançados que tornam o sistema de energia de alta fiabilidade
· Adoptando presspack duplo, excelente desempenho de dissipação de calor que torna o sistema com densidade de potência ultra-alta
· Sistema de falhas de protecção de primeira classe
· Sistema de monitorização poderoso para fornecer dados completos aos clientes
· Numerosos acessórios opcionais
Proteção
· Prejuízo IGCT + braço de circuito de ponte através da tecnologia de protecção
· Detecção em tempo real do valor instantâneo da corrente terminal AC proibindo ação de desligamento de alta corrente
Excelente controlo
• Dupla operação de quatro quadrantes para satisfazer o feedback de energia elétrica e de travagem
· Resposta dinâmica de binário rápido para satisfazer as exigências do sistema para suprimir a ressonância mecânica
· O motor é modulado sincronicamente em secções para satisfazer os requisitos de alto desempenho da laminação de aço, de elevadores, etc.
· Adaptado a vários motores (motores de indução, motores síncronos de ímã permanente, motores síncronos eletricamente excitados, etc.)
Curva de sobrecarga
· 110%@corrente nominal, 120%@corrente nominal 60
Projeto de Engenharia
Projeto modular
· Sistema inteligente de diagnóstico de falhas, posicionamento rápido
· Projeto modular dos componentes-chave, elevada consistência e elevada fiabilidade
· Manutenção conveniente
Projeto sísmico intensivo
· IEC 60721 3M5 condições mecânicas-operação estável
· Uma concepção mecânica precisa garante uma resistência intensiva aos terremotos
Protocolo de comunicação personalizável
· suporta o protocolo de comunicação estabelecido, que permite uma ligação perfeita com o PLC inerente e é mais conveniente para substituição e manutenção
· Suporta bus de campo: Profibus, Profinet, CANopen, DeviceNet, ControlNet, Modbus RTU, Industry Ethercat, Profinet IO, EtherNet/IP, Modbus TCP
Garantia de fiabilidade do HD8000
Produção e ensaios de fábrica normalizados
· O processo de ensaio é controlado automaticamente e todo o processo é rastreável
· Todos os produtos passam pelo teste de envelhecimento 100% V e 100% Pn antes da expedição
· Sistema de gestão MES perfeito para garantir a eficiência da produção
· A plataforma de teste líder na indústria e pode garantir a qualidade do produto porque pode atender aos diferentes níveis de tensão e diferentes modos de retificador do teste de carga total da unidade
Software de depuração rápida do HD8000
· O software de depuração rápida é ligado ao PC através de fibra óptica.Download de dados de falha e análise de forma de onda, osciloscópio de alta velocidade e um grande número de funções de edição.ou manter o VFD na sala de controlo central via Ethernet.
