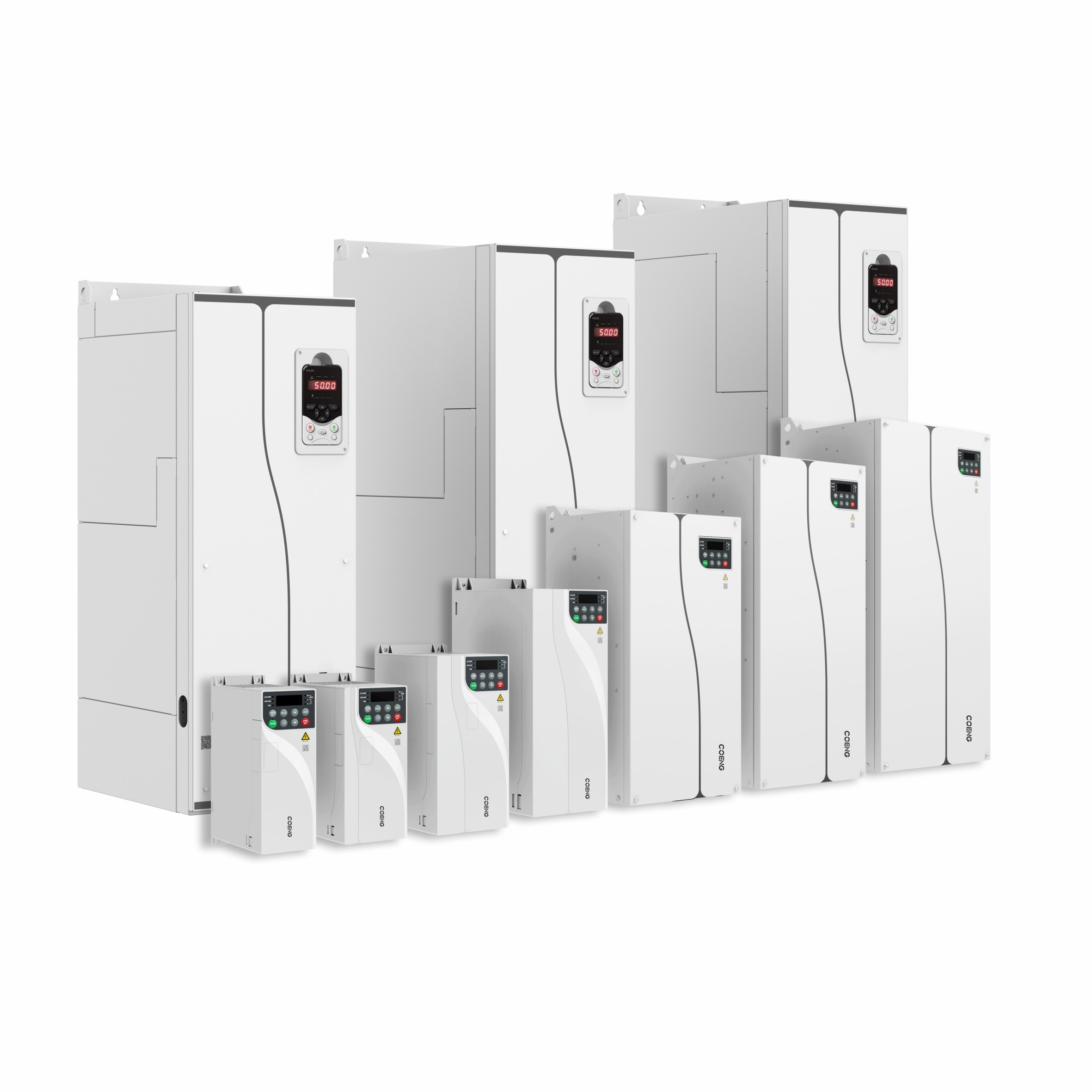

HV610 VFD de guindaste, conversor de frequência, motor de frequência variável

HV610 Conversor de frequência VFD específico para guindaste, unidade de frequência variável para guindaste

Descrição do produto
O conversor de frequência da série HV610 é um conversor de frequência especial desenvolvido para a indústria de elevação. Para atender melhor às necessidades de aplicação dos clientes na indústria de elevação, nossos produtos são baseados na perspectiva de aplicações de elevação e integram controle antibalanço e proteção antiafrouxamento. , proteção de gancho deslizante, controle de freio, limite de desaceleração, carga e velocidade, parâmetros macro e outras funções especiais são integrados em um, garantindo totalmente a operação confiável, eficiente, segura e estável do equipamento de elevação.

Os conversores de frequência da série HV610 podem ser amplamente utilizados em guindastes, guindastes de fundição, guindastes de bobina de aço, talhas elétricas, máquinas de garra, guindastes gerais, guindastes portuários, pontes rolantes, guindastes de torre, máquinas de mineração, plataformas de perfuração de petróleo e outros tipos de elevação de cargas.

características do produto
Características de especialização
Controle anti-balanço
· Controle o ângulo de giro do espalhador controlando sua velocidade de operação, suprimindo assim o giro do espalhador e obtendo controle suave e operação eficiente.
Carga e velocidade
· Ajustar a velocidade de operação do equipamento em tempo real de acordo com as mudanças de carga atuais, levando em consideração a eficiência e a segurança, para que o equipamento possa trabalhar nas melhores condições de trabalho
Proteção de gancho deslizante
· O gancho deslizante é detectado durante o processo de frenagem e é protegido pelo controle da saída do motor para pairar para evitar acidentes.
Limite de desaceleração
· O posicionamento simples é obtido através da cooperação do limite de desaceleração e do limite de parada, de modo que o objeto de controle pare na área segura predefinida
Proteção anti-corda solta
· Ao subir, ele corre em uma velocidade fixa e detecta se o objeto pesado é mencionado. Ele detecta se o objeto pesado é mencionado e então acelera lentamente para subir de forma constante.
Detecção de retorno zero da alavanca de operação
· Ao ligar, as informações de status da alavanca de operação podem ser avaliadas para escolher se deve aceitar o comando de execução para evitar o perigo causado pela operação instantânea inicial após ligar.
Parâmetros macro
· O mecanismo de elevação correspondente pode ser selecionado de acordo com o valor de configuração macro do parâmetro de elevação, como 0: mecanismo de elevação, 1: mecanismo de translação
Controle de freio
· Quando o inversor inicia e para, o freio é controlado pela detecção de frequência e corrente para evitar o rolamento, melhorando assim o desempenho, a segurança e a estabilidade do sistema.
Comutação de múltiplos motores
· Suporta internamente 4 conjuntos de parâmetros do motor e pode acionar 4 motores diferentes por meio de comutação de comando

Alta fiabilidade
Design inovador de dutos de ar independentes
· Toda a máquina possui um design de duto de ar independente, e os componentes sensíveis são isolados do duto de ar, o que melhora muito a adaptabilidade do produto ao ambiente.
· Impede efetivamente que poeira e impurezas entrem no interior do inversor e evita falhas causadas por curtos-circuitos elétricos, danos aos componentes, etc.
Conceitos de projeto térmico e análise profissional de simulação térmica
· Adote um software de plataforma de simulação térmica eficiente e preciso para garantir a confiabilidade térmica de toda a máquina
· Tecnologias e dispositivos avançados de teste e verificação térmica testam efetivamente os resultados teóricos do projeto térmico
Teste rigoroso de aumento de temperatura em toda a máquina
· Procedimentos rigorosos de teste de verificação de carga total e sobrecarga, bem como padrões rigorosos de aceitação de aumento de temperatura para componentes-chave, para atender à operação confiável de longo prazo sob condições de carga extremas
· Todos os produtos passam por envelhecimento de carga em alta temperatura antes de saírem da fábrica, prevenindo efetivamente falhas dispersas de dispositivos de interceptação e garantindo a qualidade do produto antes de sair da fábrica.
Processo de pulverização automática de anti-tinta conformal
· Usando o processo de pulverização automática de anti-pintura conformal, diferentes estratégias de pulverização podem ser projetadas de acordo com diferentes placas de circuito, garantindo efetivamente a uniformidade da pulverização da placa de circuito e a consistência dos lotes de produtos

Alta adaptabilidade
Projeto de ampla faixa de tensão
· Tensão nominal: trifásica 380V～480V
· Frequência de potência de entrada: (50Hz/60Hz) ±5%
· Faixa de flutuação de tensão permitida: -15% Vca ～+10% Vca
Pouca interferência externa
· O filtro C3 integrado pode suprimir efetivamente os harmônicos de alta frequência gerados pelo inversor durante a operação, atendendo aos requisitos doNorma EN61800-3 da União Europeia
· O design inovador EMC simples e amigável pode reduzir efetivamente a corrente de fuga ao solo
projeto estrutural
· Design tipo livro, reduzindo o volume em cerca de 40% em comparação aos modelos tradicionais
· Pode realizar a instalação lado a lado de toda a máquina

Excelente desempenho
Tecnologia abrangente de acionamento de motor
· Suporte ao controle de acionamento de motores assíncronos trifásicos e motores síncronos de ímã permanente
· Suporta controle V/F, controle vetorial de malha aberta, controle vetorial de malha fechada
·Suporte ao controle de velocidade e modo de torque
·Suporte à função de rastreamento de velocidade, menor corrente de impacto
Função precisa de autoaprendizagem motora
· Pode executar com precisão o autoaprendizado dos parâmetros do motor, facilitar a operação e a depuração e melhorar a precisão do controle e a velocidade de resposta.
· Funções de autoaprendizagem abrangentes e ricas, incluindo uma variedade de funções de autoaprendizagem motora (dinâmica, estática, estática + dinâmica)
Autoaprendizagem dinâmica: a autoaprendizagem de carga deve ser desconectada, adequada para ocasiões com altos requisitos de precisão de controle.
Autoaprendizagem estática: É adequado para situações em que o motor não pode ser separado da carga para evitar autoaprendizagem dinâmica após a instalação do equipamento.
Modos de controle de motor abrangentes
· Modo de controle V/F
· Modo de controle vetorial de malha aberta (OLVC)
· Modo de controle vetorial de malha fechada (CLVC)
Grande torque de partida
· Vetor de malha aberta (OLVC): 0,5 Hz/150%
· Vetor de malha fechada (CLVC): 0Hz/200%
Alta capacidade de sobrecarga
· Capacidade de sobrecarga: 150% da corrente nominal por 60s, 180% da corrente nominal por 10s

Design conveniente
Teclado operacional
· Máquinas padrão de 110kW e abaixo são enviadas com um teclado LED integrado e não suportam fiação externa. Máquinas padrão de 132kW e acima são enviadas com um teclado LED integrado que suporta fiação externa.
· A entrada externa do teclado de 110 kW e abaixo pode ser equipada com um teclado LED independente
· O teclado de operação possui funções como depuração de parâmetros, monitoramento do status operacional, controle de partida e parada e cópia de parâmetros.
Várias funções estendidas
· A placa de comunicação de expansão opcional suporta Profibus-DP, Profinet IO, CANopen, Modbus TCP/IP, Ethercat, EtherNet/IP e outras comunicações de barramento (slot para placa de expansão SLOT1)
· Suporte opcional para uma variedade de placas de interface de placa de código (slot para placa de expansão SLOT2)
· Suporte opcional para placa de expansão de terminal de E/S (slot para placa de expansão SLOT1, consulte a descrição do terminal "Acessórios opcionais" para obter detalhes)
Observação: a placa de expansão do terminal de E/S opcional e a placa de expansão de comunicação estão no mesmo slot de placa de expansão e não podem ser instaladas e usadas ao mesmo tempo.
Suporta várias funções de aplicação
· Quando o conversor de frequência inicia e para, o freio de retenção do motor pode ser controlado
· Função de controle de várias velocidades, realizando operação de 16 velocidades por meio de terminais de controle
· Função servo zero, o motor pode atingir o bloqueio da posição de velocidade zero no modo CLVC
· A profundidade PWM aleatória pode melhorar o ruído severo do motor
· Modo de operação redundante do codificador, que pode alternar automaticamente para a operação OLVC quando o codificador falha
Software de depuração rápida em segundo plano
· Monitoramento, edição de parâmetros e outras funções tornam a depuração e a manutenção mais convenientes
· Suporta gravação de eventos e falhas, tornando as falhas invisíveis
Função de frenagem confiável
· Com função de frenagem DC
· Todas as séries vêm de fábrica com unidade de frenagem integrada
· Aumentar o resistor de frenagem pode obter um melhor efeito de frenagem, ao mesmo tempo em que economiza espaço de instalação elétrica e custos elétricos para o usuário.
