Rectificador Básico Tipo Método de Refrigeração Motor Drive VFD Inverter para cenários de acionamento complexos
| Lugar de origem | China |
|---|---|
| Marca | COENG |
| Certificação | CE |
| Número do modelo | HD2000-C-10-1 |
| Quantidade de ordem mínima | 1 |
| Detalhes da embalagem | Caixa de madeira |
| Tempo de entrega | dias 7-30working |
| Termos de pagamento | L/C, T/T, Western Union |
| Habilidade da fonte | 20000SETS/YEAR |
Contacte-me para amostras grátis e vales.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Se você tem algum interesse, nós fornecemos a ajuda online de 24 horas.
xDetalhes do produto
| Temperatura | -15°C~+40°C sem desratização, +40°C~+55°C de desratização | Humidade | 5% a 95% de condensamento de Mon |
|---|---|---|---|
| Altitude | 4000m, aplica-se uma redução de 2000m para 4000m | Desempenho antivibração | Conforme a norma IEC 60721-3-3:2002 |
| Nível de protecção | IP00/ IP20/ IP40 | Nível de segurança | Cumprir a norma UL SOSC-2004 |
| Método de arrefecimento | Tipo de retificador básico | ||
| Destacar | Tipo de retificador básico Inverter VFD,Cenários de acionamento complexos Inverter VFD,Inversor VFD de accionamento a motor |
||
Descrição de produto

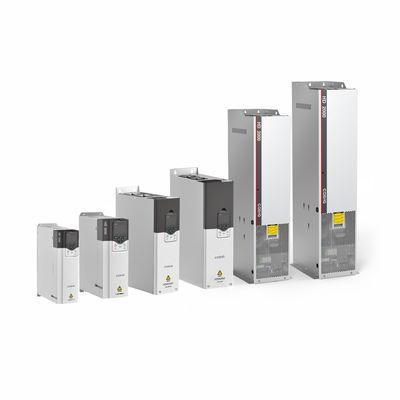

AC-DC-AC Motor de unidade única 5.5-600kW VFD Comum DC BUS Multi-Drive Motor Variable Frequency Drive
Descrição do motor de frequência variável

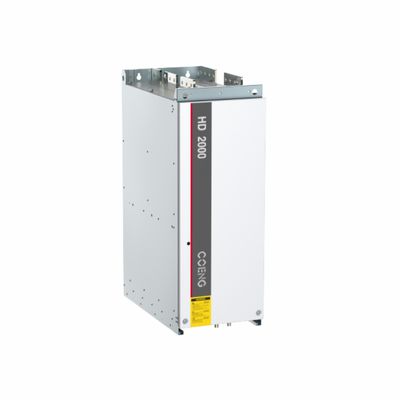

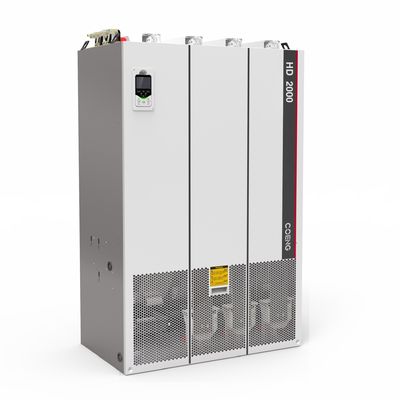

O inversor HD2000 VFD, é um sistema altamente avançado de unidade única/multi unidade projetado para aplicações de engenharia.que lhe permite lidar eficazmente com uma ampla gama de cenários de condução complexos.
Com a sua arquitetura hardware modular, o HD2000 oferece flexibilidade na configuração dos sistemas de accionamento de acordo com requisitos específicos.potência nominalA abordagem modular simplifica a instalação, a manutenção e as futuras ampliações, tornando-a uma escolha ideal para projectos de diferentes escalas e complexidades.
Além disso, o software de engenharia do HD2000 foi projetado especificamente para fornecer opções abrangentes de controle e personalização.Oferece uma interface fácil de usar que permite aos engenheiros configurar e otimizar facilmente os parâmetros do sistema de acionamentoO software também suporta recursos avançados como algoritmos de controle adaptativos, diagnóstico de falhas,e capacidades avançadas de monitorização, melhorando o desempenho geral e a fiabilidade do sistema de propulsão.
O HD2000 se destaca em lidar com cenários de acionamento complexos em várias indústrias, seja controlando um único motor ou coordenando vários acionamentos de forma sincronizada,A robustez do projeto e as capacidades de controlo inteligentes do HD2000 permitem-lhe lidar com aplicações exigentesÉ amplamente utilizado em indústrias como manufatura, manipulação de materiais, mineração, petróleo e gás e energia renovável,onde um controlo motor preciso e eficiente é vital para otimizar a produtividade, reduzindo o consumo de energia e assegurando uma operação fiável.
Em resumo, o inversor HD2000 se destaca como um sistema de engenharia de unidade única / multi-drive que oferece flexibilidade, recursos avançados de controle e desempenho confiável.O seu hardware modular e design de software de engenharia permitem-lhe lidar com uma gama diversificada de cenários de acionamento complexos, tornando-a uma opção versátil e fiável para engenheiros e aplicações industriais.
Motor de frequência variávelEspecificações
| Rectificador básico | Voltagem de entrada | 4338 V 〜 480 V,6500 V 〜 690 V |
| Frequência de entrada | (50 Hz/60 Hz) ± 6% | |
| Voltagem de saída | Voltagem de entrada * 1,32 (em condições de carga total) | |
| Capacidade de sobrecarga | Sobrecarga relativa a 150% da corrente nominal durante 60 segundos, corrente máxima (Imax), CC sobrecarga durante 5 segundos |
|
| Eficiência operacional | ≥ 99% Eficácia | |
| Eunções de protecção | Funções de protecção: protecção contra o sobreaquecimento, protecção contra arranque suave, bloqueio proteção, e muito mais. |
|
| Rectificador inteligente | Voltagem de entrada | 4338 V ~ 480 V,6: 500 V ~ 690 V |
| Frequência de entrada | 47 ~ 63 Hz | |
| Voltagem de saída | Voltagem de entrada * 1,3 (em condições de carga total) | |
| Capacidade de sobrecarga | Sobrecarga relativa a 150% da corrente nominal durante 60 segundos, corrente máxima (Imax), CC sobrecarga durante 5 segundos |
|
| Eficiência operacional | ≥ 98, 5% Eficácia | |
| Funções de protecção | Funções de proteção: proteção contra sobreaquecimento, proteção contra sobrecorrência, passagem IGBT proteção, e mais |
|
| Rectificador PWM | Voltagem de entrada | 4328 V~480 V,6500 V a 690 V,9A: 130 V. |
| Frequência de entrada | 47 ~ 63 Hz | |
| Voltagem de saída | Voltagem de entrada * 1,5 (em condições nominais) | |
| Capacidade de sobrecarga | Sobrecarga relativa a 150% da corrente nominal durante 60 segundos, corrente máxima (Imax), CC sobrecarga durante 5 segundos |
|
| Eficiência operacional | ≥ 98% de eficácia (incluindo a unidade de flutuação LCL) | |
| Fator de potência | Ajustável (configuração de fábrica em 1) | |
| Funções de protecção | Funções de protecção: protecção contra sobreaquecimento, protecção contra sobrecorrência, protecção contra sobrecarga, Proteção de passagem IGBT, e muito mais. |
Descarregar especificação detalhada HD2000 Especificação.pdf
Motor de frequência variávelCaracterísticas
- Características principais: Sistema de tração única/multi-tração sob a forma de unidades/cabinetes com dois/quatro quadrantes.
- Projeto modular: flexibilidade de aplicação e integração completa do sistema.
- Unidades de retificação abrangentes: Unidade de retificação básica/inteligente/PWM.
- Potência máxima de uma unidade: 1400 kW (resfriado a ar), 2800 kW (resfriado a líquido).
- Níveis de tensão: 400V, 690V, 1140V, 1380V.
- Potência máxima de funcionamento paralelo: 11200 kW (a refrigeração a ar), 22400 kW (a refrigeração a líquido).
- Motores suportados: motores de indução assíncronos, motores síncronos de ímã permanente, motores de relutância síncrona.
- Modos de controlo: V/F, controlo de vetores de circuito fechado (CLVC), controlo de vetores de circuito aberto (OLVC).
- Modo de arrefecimento: arrefecido a ar (configuração padrão), arrefecido a líquido (L).
Motor de frequência variávelVantagens
Projetos de engenharia confiáveis
· Sistemas de controlo e de energia altamente redundantes
· Prolongamento da vida útil das peças de dissipação de calor de desgaste rápido (ventiladores, condensadores, etc.)
· Radiador inovador de alta capacidade térmica para suportar cargas de impacto fortes
· Cabos de fibra óptica utilizados para sistemas de controlo e unidades de potência para resistência a interferências
· Isolamento dos canais de dissipação de calor dos componentes internos para proteger os componentes e melhor adaptá-los ao ambiente
Projeto modular para fácil manutenção
· Facilidade de manutenção, sem necessidade de ferramentas especiais
· Permitir a manutenção de todos os módulos da frente
· Sistema inteligente de diagnóstico de falhas para localizar as falhas rapidamente
Projeto antissísmico de alta resistência
· Função normal em condições mecânicas da classe 3M5 da IEC 60721
• Projeto mecânico preciso para maior capacidade antissísmica
