Dispositivo de frequência variável de inversor VFD de fase única com interface de comunicação Modbus RTU e proteção contra umidade

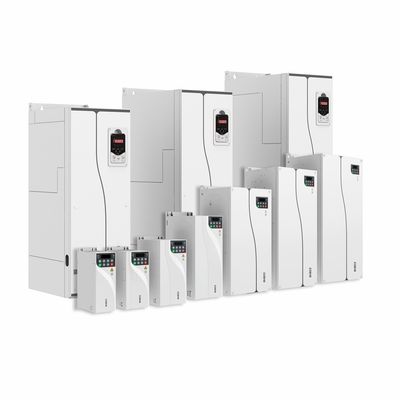

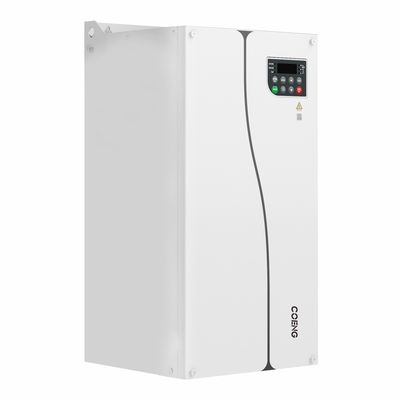

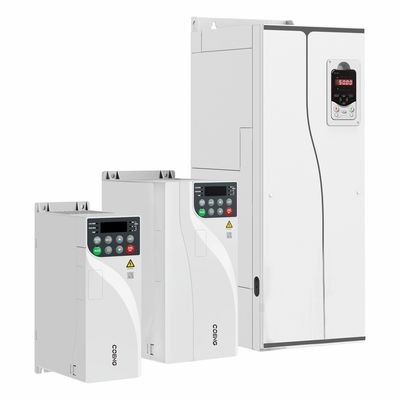

HV610 Conversor de frequência VFD específico do guindaste

Descrição do produto
O conversor de frequência da série HV610 é um conversor de frequência especial desenvolvido para a indústria de elevação.Os nossos produtos são baseados na perspectiva de aplicações de elevação e integrar controle anti-swing e proteção anti-soltura. , proteção do gancho deslizante, controlo do freio, limite de desaceleração, carga e velocidade, parâmetros macro e outras funções especiais são integrados em um só, garantindo plenamente a fiabilidade, eficiente,operação segura e estável do equipamento de elevação.

Os conversores de frequência da série HV610 podem ser amplamente utilizados em guindastes, guindastes de fundição, guindastes de bobina de aço, elevadores elétricos, máquinas de agarrar, guindastes gerais, guindastes de porto, guindastes de ponte, guindastes de torre,máquinas de mineração, plataformas de perfuração de petróleo e outros tipos de cargas de elevação.

Características do produto
Características da especialização
Controle anti-balanço
· Controlar o ângulo de balanço do espalhador, controlando a sua velocidade de marcha, suprimindo assim o balanço do espalhador e conseguindo um controlo suave e uma operação eficiente.
Carga e velocidade
· Ajustar a velocidade de funcionamento do equipamento em tempo real de acordo com as alterações da carga actual, tendo em conta a eficiência e a segurança, de modo a que o equipamento possa funcionar nas melhores condições de funcionamento
Proteção do gancho de deslizamento
· O gancho deslizante é detectado durante o processo de travagem e o gancho deslizante é protegido controlando a potência do motor para pairar para evitar acidentes.
Limite de desaceleração
· O posicionamento simples é conseguido através da cooperação entre o limite de desaceleração e o limite de parada, de modo que o objeto de comando pare na área segura pré-estabelecida
Proteção contra corda solta
· Ao subir, corre a uma velocidade fixa e detecta se o objeto pesado é mencionado e, em seguida, acelera lentamente para subir constantemente.
Detecção de retorno zero da alavanca de funcionamento
· Quando ligado,a informação de estado da alavanca de funcionamento pode ser julgada para escolher se aceitar ou não o comando de execução para evitar o perigo causado pela operação instantânea inicial após a ligação.
Parâmetros de macro
· O mecanismo de elevação correspondente pode ser selecionado de acordo com o valor de configuração do parâmetro de elevação macro, tais como 0: mecanismo de elevação, 1: mecanismo de tradução
Controle dos travões
· Quando o inversor arranca e pára, o freio é controlado através da detecção da frequência e da corrente para evitar o rolamento, melhorando assim o desempenho, a segurança e a estabilidade do sistema.

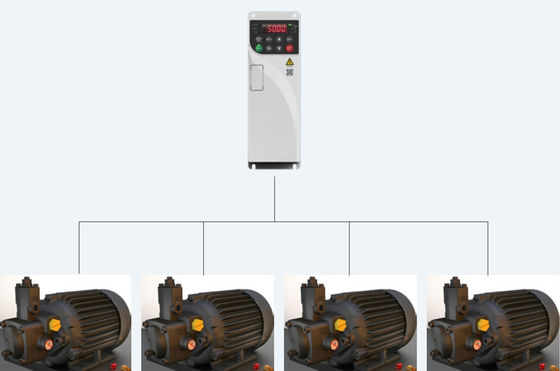

Comutação de motores múltiplos
· Suporta internamente 4 conjuntos de parâmetros do motor e pode conduzir 4 motores diferentes através de comutação de comando

Alta fiabilidade
Projeto inovador e independente de condutas de ar
· A máquina inteira tem uma concepção de conduto de ar independente e os componentes sensíveis estão isolados do conduto de ar, o que melhora muito a adaptabilidade do produto ao ambiente.
· Evitar eficazmente a entrada de poeira e impurezas no interior do inversor e evitar falhas causadas por curto-circuitos elétricos, danos nos componentes, etc.
Conceitos de concepção térmica e análise profissional de simulação térmica
· Adotar um software de plataforma de simulação térmica eficiente e preciso para garantir a fiabilidade térmica de toda a máquina
· Tecnologias e dispositivos avançados de ensaio e verificação térmicos testam eficazmente os resultados teóricos do projecto térmico
Teste rigoroso de elevação da temperatura de toda a máquina
· Procedimentos rigorosos de ensaio de verificação de carga total e sobrecarga, bem como normas rigorosas de aceitação de aumento de temperatura para componentes-chave;Para satisfazer a operação fiável a longo prazo em condições de carga extrema
· Todos os produtos são submetidos a envelhecimento por carga a altas temperaturas antes de sairem da fábrica,prevenção eficaz de falhas dispersas dos dispositivos de interceptação e garantia da qualidade do produto antes de sair da fábrica.
Processo automático de pulverização de anti-tintas conformes
· Utilizando o processo automático de pulverização de anti-tintas conformes, diferentes estratégias de pulverização podem ser concebidas de acordo com diferentes placas de circuito,assegurar eficazmente a uniformidade da pulverização de placas de circuito e a consistência dos lotes de produtos

Alta adaptabilidade
Projeto de amplitude de tensão
· Voltagem nominal: trifásica 380 V ≈ 480 V
· Frequência de potência de entrada: (50Hz/60Hz) ±5%
· Intervalo de flutuação de tensão admissível: -15%Vac+10%Vac
Pequena interferência externa
· O filtro C3 integrado pode suprimir eficazmente os harmônicos de alta frequência gerados pelo inversor durante o funcionamento, satisfazendo os requisitos do sistema deNorma da União Europeia EN61800-3
· O projeto inovador EMC, simples e amigável, pode reduzir eficazmente a corrente de vazamento do solo
Projeto estrutural
· Design de tipo livro, reduzindo o volume em cerca de 40% em comparação com os modelos tradicionais
· Pode realizar a instalação lado a lado de toda a máquina

Excelente desempenho
Tecnologia de tração motorizada global
· Suporte ao controlo da unidade dos motores assíncronos trifásicos e dos motores síncronos de ímã permanente
· Suporte ao controlo V/F, vector de circuito aberto, vector de circuito fechado
·Controle do modo de velocidade e binário de suporte
·Suporte à função de rastreamento da velocidade, menor corrente de impacto
Função de auto-aprendizagem motora precisa
· Pode executar com precisão o autoaprendizagem dos parâmetros motores, facilitar a operação e depuração e melhorar a precisão do controlo e a velocidade de resposta.
· Funções de auto-aprendizagem abrangentes e ricas, incluindo uma variedade de funções de auto-aprendizagem motora (dinâmica, estática, estática + dinâmica)
Auto-aprendizagem dinâmica: o auto-aprendizagem de carga deve ser desconectado, adequado para ocasiões com requisitos elevados de precisão de controlo.
Auto-aprendizagem estática: é adequado para situações em que o motor não pode ser separado da carga para evitar o auto-aprendizagem dinâmico após a instalação do equipamento.
Modos de controlo do motor abrangentes
· Modo de controlo V/F
· Modo de controlo do vetor de circuito aberto (OLVC)
· Modo de controlo do vetor de circuito fechado (CLVC)
Torque de arranque elevado
· Vector de circuito aberto (OLVC): 0,5 Hz/150%
· Vector de circuito fechado (CLVC): 0Hz/200%
Capacidade de sobrecarga elevada
· Capacidade de sobrecarga: corrente nominal de 150% para 60s, corrente nominal de 180% para 10s

Design conveniente

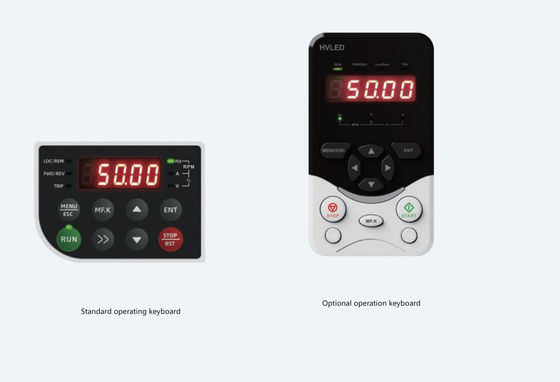

teclado de operação
· As máquinas normais de 110 kW ou menos são fornecidas com um teclado LED incorporado e não suportam cablagem externa.As máquinas padrão de 132 kW e acima são fornecidas com um teclado LED incorporado que suporta fiação externa.
· A entrada externa do teclado de 110kW ou menos pode ser equipada com um teclado LED independente
· O teclado de operação tem funções tais como parâmetros de depuração, monitorização do estado de funcionamento, controlo de arranque e parada e cópia de parâmetros.
Várias funções estendidas
· Cartão de comunicação de expansão opcional com suporte a Profibus-DP, Profinet IO, CANopen, Modbus TCP/IP, Ethercat, EtherNet/IP e outras comunicações de bus (slot de cartão de expansão SLOT1)
· Suporte opcional para uma variedade de placas de código de interface de cartões (SLOT2 slot de expansão de cartão)
· Suporte opcional para cartão de expansão de terminais de E/S (slot de cartão de expansão SLOT1, ver "Acessórios opcionais" descrição do terminal para detalhes)
Nota: A placa de expansão do terminal de E/S opcional e a placa de expansão da comunicação estão na mesma ranhura do cartão de expansão e não podem ser instaladas e utilizadas ao mesmo tempo.
Suporte a várias funções de aplicação
· Quando o conversor de frequência é ligado e parado, o travão de retenção do motor pode ser controlado
· Função de controlo de várias velocidades, que permite a operação de 16 velocidades através de terminais de controlo
· Função de servo zero, o motor pode atingir o bloqueio de posição de velocidade zero no modo CLVC
· A profundidade aleatória PWM pode melhorar o ruído acentuado do motor
· Modo de operação redundante do codificador, que pode mudar automaticamente para a operação OLVC quando o codificador falhar
Software de depuração rápida de fundo
· Monitorização, edição de parâmetros e outras funções tornam a depuração e manutenção mais convenientes
· Suporta registo de eventos e registo de falhas, tornando as falhas invisíveis
Função de travagem fiável
· Com função de travagem de CC
• Todas as séries vêm de série com unidade de travagem incorporada
· O aumento da resistência de travagem permite obter um melhor efeito de travagem, poupando ao mesmo tempo o espaço de instalação eléctrica e os custos eléctricos do utilizador.


Especificação técnica
