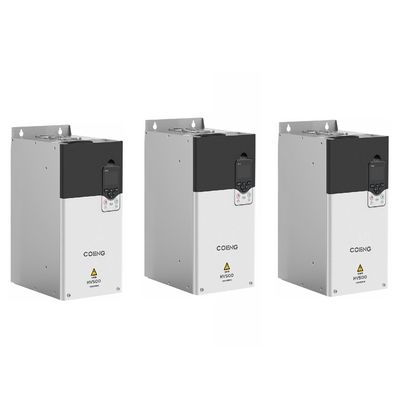

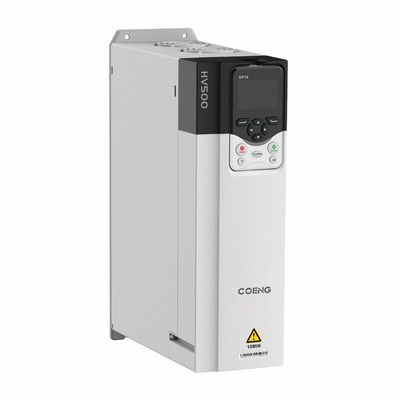

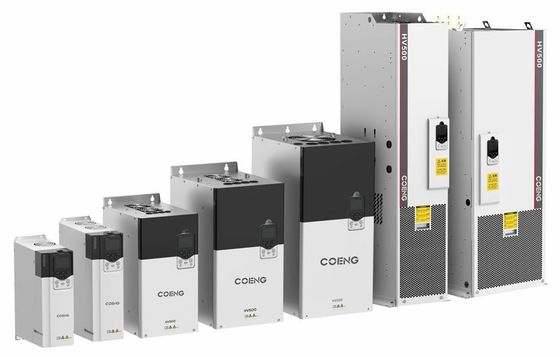

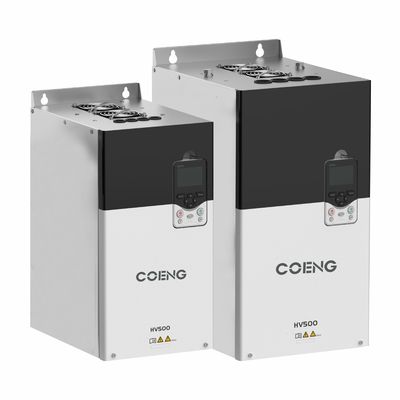

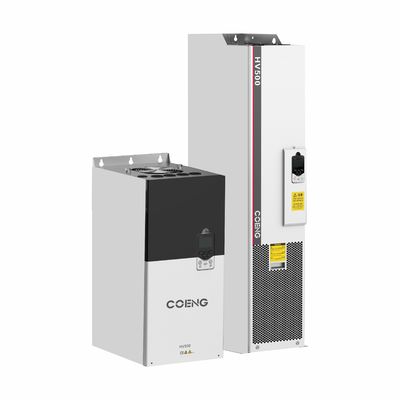

Acionamento de freqüência variável de arrefecimento por ar forçado para redução dinâmica de velocidade e elevação de binário

  • Forced Air Cooling Variable Frequency Drive for Dynamic Speed Reduction and Torque Lifting
  • Forced Air Cooling Variable Frequency Drive for Dynamic Speed Reduction and Torque Lifting
  • Forced Air Cooling Variable Frequency Drive for Dynamic Speed Reduction and Torque Lifting
  • Forced Air Cooling Variable Frequency Drive for Dynamic Speed Reduction and Torque Lifting
  • Forced Air Cooling Variable Frequency Drive for Dynamic Speed Reduction and Torque Lifting
  • Forced Air Cooling Variable Frequency Drive for Dynamic Speed Reduction and Torque Lifting
Lugar de origem China
Marca COENG
Certificação EC
Número do modelo HV500
Quantidade de ordem mínima 1
Detalhes da embalagem Caixa, caixa da madeira compensada
Tempo de entrega dias 10-30working
Termos de pagamento L/C, T/T, Western Union
Habilidade da fonte 20000SETS/YEAR

Contacte-me para amostras grátis e vales.

Whatsapp:0086 18588475571

Wechat: 0086 18588475571

Skype: sales10@aixton.com

Se você tem algum interesse, nós fornecemos a ajuda online de 24 horas.

x
Detalhes do produto
Grau de protecção Proteção IP20 Modo de arrefecimento refrigeração por ar forçado
Eficiência 5.5kW~22kW: ≥93%; acima de 30kW: ≥95% Tensão entrada 200V (-15%) ~ 240V (+10%) 3Fase, 380V (-15%) ~ 480V (+10%) 3Fase, 500V (-15%) ~ 690V (+10%) 3Fase
Frequência de entrada 50 Hz/60 Hz ± 5% Tensão de saída 0V~Voltagem de entrada
Frequência de saída 0 Hz a 500 Hz
Destacar

Refrigerador de ar motor de frequência variável

,

motor de frequência variável para levantamento de binário
Deixe um recado
Descrição de produto

HV500 VFD de alto desempenho Acionamento de frequência variável Conversor de controle de vetor Inversor de frequência



Descrição do produto

Com base no desempenho superior de controlo do VFD de engenharia HD2000, o HV500 é um VFD de alto desempenho com conceitos de produto de "universal",“fácil de usar” e “durável” para aplicações industriais de gama média/alta e de unidade única.

O HV500 é amplamente utilizado na metalurgia, equipamento de elevação, fabricação de papel, química, mineração, têxtil, energia terrestre e armazenamento de energia.


ProdutoCaracterísticas

Característica dos VFD HV500

Durabilidade
· Satisfazer a vibração mecânica 3M3 durante a operação de carga e melhorar a durabilidade do produto em situações de vibração adversas como o automóvel, a metalurgia, etc.
• conceção independente de condutas de ar, separada de componentes sensíveis e melhoria da adaptabilidade a ambientes adversos
· Modelo de temperatura de junção dinâmica integrado, curto-circuito exclusivo e outras tecnologias de protecção, aumentam a segurança dos produtos
· Três anti-pintura e pulverização automática, uma placa única e uma máquina completa são medidas totalmente automáticas100% teste de envelhecimento, proteção completa da qualidade do produto
Características do VFD HV500
Versatilidade
· CE, cULus, STO International Certification Standard, em conformidade com a RoHS
· Suporte ao V/F de loop aberto, controle de vetor de loop aberto (OLVC) controle de vetor de loop fechado (CLVC)
· Suporte como motor síncrono, motor de sincronização por ímã permanente, motor de sincronização por excitador eléctrico e outros motores de controlo de acionamento
· Ampla gama de tensões de entrada, suportar 220V (200~240V), 380V (380~480V) e 690V (500~690V)
· Apoio a Profibus, CANopen, Ethercat, Profinet IO e Modbus
Feasibilidade
· Suporte de energia de entrada externa de corrente contínua de 24 V, depuração e aplicação seguras e rápidas
· Unidades de travagem integradas para facilitar a fiação e poupar espaço de instalação
· Design tipo "livro", instalação lado a lado sem problemas, poupança de espaço de instalação
Painel de exibição LCD, suporte APP e software hopeInsight, interligação e monitoramento inteligentes, comissionamento e depuração on-line
Excelente controlo
Controle do Mestre e do Escravo
A função de controlo mestre-escravo foi concebida principalmente para aplicações multi-máquina e suporta ligações rígidas e flexíveis do atuador de acionamento.O mestre controla a velocidade e o escravo controla o binárioNo modo de controlo mestre-escravo, o sinal de controlo externo está ligado apenas ao mestre, que controla o
escravo através de uma ligação de comunicação serial.
Resposta de binário
Técnico
· Aumentar o binário no modo de controlo do binário, tempo de resposta a corrente 2 ms
Compatível
· Corrente de excitação e corrente de binário altamente desacopladas, capacidade de carga elevada ampla gama de regulação de velocidade, excelente resposta dinâmica
Pontos técnicos essenciais para a observação da cadeia magnética e a estimativa da velocidade
· Utilizando um observador de cadeia magnética de circuito fechado de ordem completa,A velocidade do motor e a resistência do estator são identificadas de forma adaptativa de acordo com o erro estimado da corrente do estator e a estimativa da cadeia magnética do rotor.
· Observação precisa da cadeia magnética e modelo de estimativa de velocidade, com torque de partida garantido de 0,5 Hz a 150% no modo de controlo OLVC, bem como função de flutuação de velocidade zero em anel aberto
Software de depuração rápida
Os VFDs são conectados ao PC via fibra óptica. O software tem um grande número de funções de depuração profissional, tais como configurações de parâmetros de lote, download de dados de falha e análise de forma de onda,osciloscópio de alta velocidade e um grande número de funções de edição, o software
suporta comunicação serial ou Ethernet, de modo que o software possa manter o inversor através da comunicação serial,mas também através da sala de controle central através da manutenção Ethernet do inversorO esquema é o seguinte:

Acionamento de freqüência variável de arrefecimento por ar forçado para redução dinâmica de velocidade e elevação de binário 0
Acionamento de freqüência variável de arrefecimento por ar forçado para redução dinâmica de velocidade e elevação de binário 1
Painel de operação
O HIC200-OP-10-W é um painel inteligente de operador desenvolvido de forma independente para produtos de transmissão de alto desempenho, que é informativo, amigável
e fácil de usar, e de acordo com as diferentes configurações do painel, é dividido em dois tipos: função Wi-Fi e sem função Wi-Fi,
que são convenientemente aplicados a alta performance, transmissão única, multi-VFDs sistema, ele pode monitorar e ajustar o sistema.
Acessórios
Opcional Modulo Função
Base do teclado HVKMB Dependendo da situação, a base pode ser instalada na posição especificada e a unidade
pode ser operado com o teclado
Adaptador de comunicação HVCOM-USB A unidade pode alcançar comunicação de alta velocidade com o computador através desta opção
Cartão de expansão Profibus-DP HVCOM-DP É para a comunicação de ônibus Profibus-DP, pode cumprir o monitoramento e diagnóstico de inversores
Código ABZIncremental
cartão de expansão de disco		 HVPG-ABZ Cartão de expansão de disco de código, disco de código incremental para saída de sinal ABZ, controle programável de potência, saída única/bipolar compatível do disco de código
CANabrir cartão de expansão HVCOM-CAN É para CANopenbuscommunication, ele pode cumprir o monitoramento e diagnóstico de inversores
Voltagem trifásica
módulo de detecção		 HVVMU Detecção de tensão trifásica, pode ser usado para motor síncrono magnético permanente
Grelha de arranque suave, controlo de velocidade e outras funções


Especificação técnica



Especificação técnica
Input/output
Potência		 Input Uin 200V (-15%) ~ 240V (+10%) 3Fase, 380V (-15%) ~ 480V (+10%) 3Fase,
500V (-15%) ~ 690V (+10%) 3Fase
Frequência de entrada 50 Hz/60 Hz ± 5%
Grau de desequilíbrio de Uin ≤ 3%
Output UOut 0V~Input Uin
Frequência de saída 0 Hz a 500 Hz
Controle
Desempenho		 Tipo de motor Asíncrono / síncrono
Método de controlo V/F, OLVC (controle de vetores em circuito aberto), CLVC (controle de vetores em circuito fechado)
Intervalo de regulação da velocidade 1:10 V/F, 1:100 OLVC, 1:1000 CLVC
Torque de arranque VF: 100% (0,5Hz), OLVC: 150% (0,5Hz), CLVC: 180% (0Hz)
Precisão do binário ≤ 5%, Controlo de vetores
Pulsação do binário ≤ 5%, Controlo de vetores
Precisão de regulação da velocidade OLVC 0,2%, CLVC 0,01%
Resposta de binário < 5 ms, controlo do vetor
Redução dinâmica da velocidade OLVC < 0,5%*s, CLVC < 0,3%*s
Tempo de aceleração e de desaceleração 0.0s~3200.0s, 0.0min~3200.0min
Elevação de torque 00,0% a 30,0%
Sobrecarga Aplicação de carga pesada 150% 1min/5min, aplicação de carga leve 110% 1min/5min
Curva V/F Múltiplos modos: curva V/F linear, 5 tipos de modo de curva característica de redução de binário (2.0 potência, 1.8 potência, 1.6 potência, 1.4 potência, 1.2 potência), curva VF definida pelo usuário
Precisão da frequência de entrada Digital: 0,01Hz, analógico: 0,01Hz
Controle
Desempenho		 Curva de aceleração e de desaceleração Direita, curva S
Função de velocidades múltiplas Funcionamento através de terminais de controlo de 16 velocidades
Ajuste automático da tensão
(AVR)		 Manter a tensão de saída constante automaticamente quando a tensão da rede muda dentro de um certo intervalo
Duração fixa Controle de comprimento definido e fixo
PID integrado Pode ser facilmente construído sistema de controle de circuito fechado
Função de encenação Bloco de função livre
Input/output
Potência		 Frequência definida Técnico em teclado, terminais para cima/abaixo, operação de velocidades múltiplas, pulsação de terminais, com
Terminais de entrada analógicos AI1: 0V~10V/-10V~10V, AI2: 0V~10V/0(4) mA~20mA
Terminais de entrada digital DI1-DI6, 6 terminais de entrada digital programáveis, isolamento por optoacoplamento, compatível com entrada de descarga/fonte
Terminais de entrada/saída digitais DIO1: saída de pulso rápido, entrada/saída normal; DIO2: entrada de pulso rápido, entrada/saída normal
Terminais de saída analógicos 2 cordas 0V~10V/0 (4) mA~20mA
Saída do relé 2Tipos de contato de cordas FormulárioC
Detecção da temperatura do motor Suporte PT100/PT1000/KTY84
Interface STO Função de desligamento de binário seguro SIL3/PLe
Com Protocolo Modbus RTU (padrão), Pro ibus, CANopen, pro inet, Devicenet, Ethercat
Meio Ambiente Altitude Sem operação de desativação Dentro de 2000 m de altitude; 2000 m ≈ 4000 m, cada 100 m de elevação, desativação de 1% (atual)
Temperatura de operação -25°C~+40°C (40°C~55°C Deratamento)
Humidade 15% a 95%, sem condensação
Vibração 3M3, IEC60721-3-3
Temperatura de armazenamento -40°C~+70°C
Local da operação No interior, sem luz solar direta, sem gases inflamáveis e corrosivos, líquidos e partículas condutoras
Acessórios Cartão de codificação, cartão de expansão de comunicação, cartão de detecção de tensão
Função de protecção Curto-circuito, sobre corrente, sobrecarga, sobre tensão, sob tensão, perda de fase, sobre temperatura, falha externa, etc.
Eficiência 5.5kW~22kW: ≥93%; acima de 30kW: ≥95%
Método de instalação Armário
Grau de protecção Proteção IP20
Refrigeração Refrigeração por ar forçado
