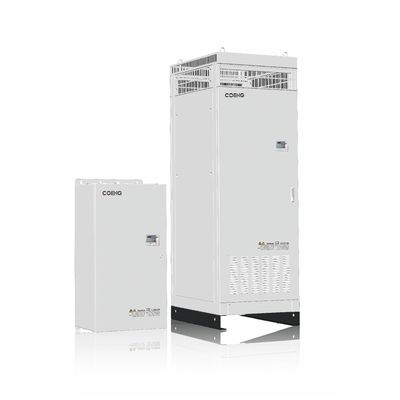

Economia de energia VFD confiável para controle de motor elétrico com interface de comunicação RS485 na faixa de potência 0,4kW-500kW
| Lugar de origem | China |
|---|---|
| Marca | COENG |
| Certificação | CE |
| Número do modelo | HV300 |
| Quantidade de ordem mínima | 1 |
| Detalhes da embalagem | Caixa de madeira |
| Tempo de entrega | dias 10-30working |
| Termos de pagamento | L/C, T/T, Western Union |
| Habilidade da fonte | 20000SETS/YEAR |
Contacte-me para amostras grátis e vales.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Se você tem algum interesse, nós fornecemos a ajuda online de 24 horas.
xDetalhes do produto
| Faixa de potência | 0.4kW~500kW | Voltagem de entrada Uin | 200V (-15%) ~ 240V (+10%) 1PH/3PH 380V (-15%) ~ 480V (+10%) 3PH 500V 500V (-15%) ~ 690V (+10%) 3PH |
|---|---|---|---|
| Frequência de entrada | 50 Hz/60 Hz ± 5% | Interface de comunicação | RS485, RJ45 |
| Protocolo de comunicação | MODBUS RTU | humidade | < 90% RH, sem condensação |
| Temperatura da operação | -20°C~+40°C (Operação com degradação a 40°C~55°C) | ||
| Destacar | VFD de controlo do motor elétrico,Interface de comunicação RS485 VFD,0.4kW-500kW VFD |
||
Descrição de produto
Optimize seu uso de energia: Descubra o poder dos motores de frequência variável!
Inversor de frequência variávelDescrição do produto
O inversor da série HV350 é um inversor vetorial de uso geral recém-desenvolvido.Sobre os princípios de concepção de abundantes funções de software, melhor desempenho e maior fiabilidade, este inversor apresenta um volume menor com maior expansão, mais funções de comunicação e operação mais fácil.
Inversor de frequência variávelCaracterísticas do produto
Projeto de protecção térmica de módulos IGBT inteligentes
- Modelo integrado de temperatura de junção dinâmica, monitorizar a temperatura de junção IGBT em tempo real.
- Um curto-circuito único e um circuito através da tecnologia de proteção, protegem a segurança do sistema.
- Retardar a redefinição da proteção contra sobrecorrência, suprimir a sobrecorrência
Projeto de estabilidade do controlo de accionamento IGBT adaptativo
- Plataforma de projeto de estabilidade de módulos IGBT auto-desenvolvida e confiável.
- Capazes de obter parâmetros principais no processo de abertura/fechamento do IGBT, para avaliar a função e o desempenho da placa de acionamento do IGBT.
- Capaz de avaliar a razoabilidade do projeto do módulo IGBT, de garantir que o projeto do sistema de alimentação do produto seja seguro e fiável, de garantir o funcionamento estável do sistema de alimentação.
Ferramentas de PC poderosas HVManager, fornecer programação, configuração, depuração, monitoramento e outras funções
- Monitorizar o estado do VFD em tempo real.
- Função de definição de parâmetros abrangente, fácil de depurar pelo utilizador.
Todas as séries têm um filtro EMC incorporado (o utilizador pode escolher)
- O utilizador pode desconectar o filtro EMC pela folha curta da imagem, utilizado principalmente na situação que exige a instalação de RCD e a corrente de fuga inferior a 30mA.
Função de design modular, tem tanto vantagens dos modelos europeus e modelos japoneses
- Fácil de configurar como modelos japoneses, também tem fortes expansões funcionais como modelos europeus.
- Interface RS485 dupla, interface A, B opcional e interface RJ45
Modelos de 4 kW e superiores são configurados reator DC como padrão
- Reduzir 50% da taxa de distorção atual.
- Inibe o impacto da rede, proteja a ponte rectificadora.
- Aumentar o fator de potência do lado de entrada.
- Aumentar a eficiência geral e a estabilidade térmica do VFD.
- Inibir o efeito dos harmônicos mais elevados do lado de entrada para o VFD, diminuir a transmissão externa e a interferência de radiação.
Comunicação Profibus
- Configuração de comunicação conveniente.
- Boa adaptabilidade ao ambiente.
- Suporte a cinco formatos de comunicação de dados PPO (PPO1 ~ PPO5).
Modulos de lógica e aritmética embutidos, suporte DIY personalizado para funções especiais
- PLC simplificado embutido, terminais de controle podem ser personalizados, o usuário pode projetar o modo de operação de acordo com sua exigência especial.
Pode definir os terminais DI de vazamento e modo de fonte por código de função
- A porta comum de entrada de DI pode escolher 0V ou 24V, o valor padrão da fábrica é 0V, o utilizador pode selecionar definindo o parâmetro P09.21P09.21 = 0 significa que a porta comum é 0V, P09.21 = 1 significa que a porta comum é 24V.
Modulo de controlo PID integrado
- Realizar o controle de circuito fechado de temperatura, pressão, fluxo e outros sinais, aumentar a estabilidade e precisão da produção.
Pode conduzir dois motores diferentes no modo de controlo vectorial
- Pode armazenar dois conjuntos de parâmetros do motor, e pode mudar a flexibilidade na situação que não precisa executar dois motores ao mesmo tempo, para economizar custos, reduzir a ocupação do espaço.
Aplicação típica

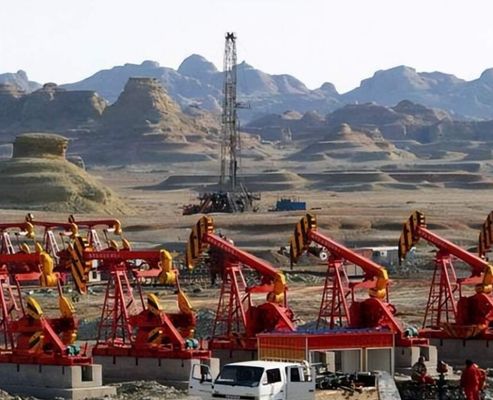

Unidade de bombeamento de campos petrolíferos
- Vantagem técnica: Ampla faixa de tensão, forte adaptabilidade à rede dura Baixa corrente de arranque, velocidade suave, pequeno impacto na rede Filtro EMC incorporado, reator DC configurado padrão, baixa radiação.

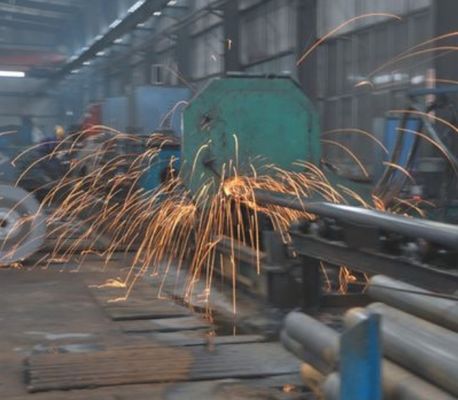

Serra a frio da siderurgia
- Vantagem técnica: elevada capacidade de sobrecarga, capacidade de resposta de alta velocidade. Adaptação a altas temperaturas e exigências de proteção elevadas em oficinas de aço. Apoio à rede Profibus DP.

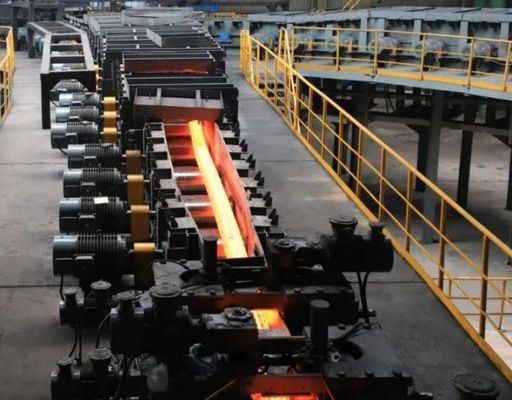

Rolhas de aço
- Vantagem técnica: adapta-se à operação de aceleração e desaceleração recíprocas. Operação contínua a longo prazo.Adaptação a altas temperaturas e exigências de protecção elevadas em oficinas de aço.
Especificação técnica do inversor de frequência variável
| Potência de entrada/saída | Voltagem de entrada U | 200V (-15%) ~ 240V (+10%) 1PH/3PH 380V (-15%) ~ 480V (+10%) 3PH 500V 500V (-15%) ~ 690V (+10%) 3PH |
|
| Frequência de entrada | 50 Hz/60 Hz ± 5% | ||
| Desequilíbrio máximo da oferta | ≤ 3% | ||
| Tensão de saída | 0V ~ Uin | ||
| Frequência de saída | 0 Hz ~ 300 Hz | ||
| Faixa de potência | 0.4kW ~ 500kW | ||
| Desempenho do controlo principal | Controle de tensão | V/F, OLVC (controle de vetores de circuito aberto) | |
| Ajuste de velocidade | 100 (OLVC), 1:50 (V/F) | ||
| Torque de arranque | 0.5Hz: 150% (OLVC), 1Hz: 150% (OLVC) | ||
| Precisão do binário | ≤ 5% (OLVC) | ||
| Pulsação do binário | ≤ 2% (OLVC) | ||
| Precisão da velocidade de operação constante | ≤ 1% n0 (condição nominal) | ||
| Resolução | 00,01 Hz (digit), 0,1% × Max. frequência (análogo) | ||
| Aumentar o binário | 0.1s ~ 3600min | ||
| Aumentar o binário | 00,1% ~ 30,0% | ||
| Sobrecarga | Tipo E, G: corrente de saída nominal de 150%, 1 minuto Tipo P: corrente de saída nominal de 110%, 1 minuto | ||
| V/F | 4 tipos: V/F (utilizador pode programar) e rampa (2.0 potência, 1.7 potência, 1.2 potência) | ||
| Frequência de travagem | Frequência de injecção: 0,0% ~ 100,0% Frequência máxima Corrente de injecção: 0,0% ~ 300,0% Corrente nominal Tempo de injecção: 0,00s ~ 60,00s | ||
| Freio dinâmico | Modelos de 22 kW e inferiores têm unidade de travagem incorporada Voltagem CC padrão do travão dinâmico: 390V (produtos de nível de tensão de 220V) 780V (produtos de nível de tensão de 380V) 1125V (690V produtos de nível de tensão) |
||
| Correr | Frequência de corrida: 0.00Hz ~ freqüência máxima Taxa de aceleração de corrida: 0.1s ~ 600.0s Tempo de intervalo de corrida: 0,1 s ~ 600,0 s |
||
| Preconceito | 16 velocidades pré-definidas (decididas pelos terminais de controlo) | ||
| AVR | Manter a tensão de saída do motor V/F quando a tensão da fonte de alimentação de entrada mudar | ||
| Função especial de controlo | PID integrado | Construir sistema de controle de circuito fechado facilmente | |
| PMSM Função de arranque suave | Quando impulsiona o PMSM (mágico permanente motor síncrono) para a frequência da rede, o interruptor irá agir para obter a fonte de alimentação da rede sem impacto de corrente, eo VFD vai parar de funcionar | ||
| Blocos de funções avançados | 2 blocos de controlo lógico programáveis, 1 blocos de conversão binária-decimal programáveis, 2 blocos de comparação programáveis, 3 blocos aritméticos programáveis, fáceis de desenvolver funções avançadas | ||
| Função de entrada/saída | Fonte de referência | Número: teclado, terminal para cima/para baixo, velocidade pré-definida, pulso, comunicação | |
| Análogo: AI1: 0V ~ 10V, 0(4)mA ~ 20mA. AI2: 0V ~ 10V | |||
| Modo de funcionamento | teclado, terminal de controlo, comunicação | ||
| Terminal de entrada digital | DI1 ~ DI7: terminais programáveis de 7 maneiras, pos. e nega. é lógico opcional, e DI6 pode ser definido como entrada de pulso, 0Hz ~ 60Hz; DI7 pode ser entrada de pulso de alta frequência (1kHz ~ 50.0 kHz) ou entrada do termistor PTC | ||
| Terminais de saída digitais | DO1 ~ DO2: 2 terminais de saída digital programáveis, corrente de saída máxima: 50mA (cada direção), DO2 pode ser o terminal para pulso de saída (0,1kHz ~ 50,0kHz ), e saída PWM (10kHz) | ||
| Terminal de saída analógica | AO1: terminal de saída analógica programável, 0V-10V, 0 ((4) mA ~ 20 mA. | ||
| Saída do relé | 2 relés abertos normais programáveis, dados do contador:AC250V/2A ((COSφ=1), AC250V/1A ((COSφ=0,4), DC30V/1A | ||
| Comunicação | Interface | RS485, RJ45 | |
| Protocolo | Modbus RTU | ||
| Meio Ambiente | Altitude | 1000m nominal, 1000m-3000m, 1% de desvio de corrente nominal por 100m | |
| Temperatura de operação | -20 °C~+40 °C (Operação com degradação a 40 °C~55 °C) | ||
| Humidade | < 90% RH, sem condensação | ||
| Vibração | < 5,9 m/s2 (0,6 g) | ||
| Temperatura de armazenamento | -40 °C~+70 °C | ||
| Ambiente da operação | No interior, sem luz solar direta, não inflamável, sem gases e líquidos corrosivos, sem contaminação por material eletricamente condutor | ||

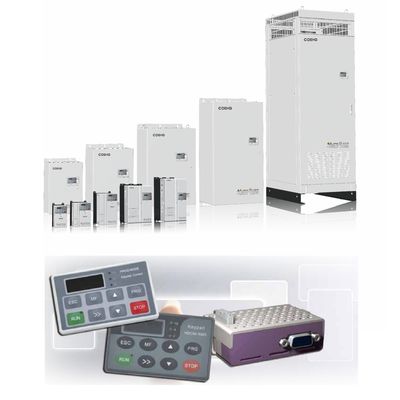

| Módulos opcionais | HV232, HVUSB, módulo Profibus, palete de teclado, HV-Manager (ferramentas de PC), módulo de detecção de tensão trifásico | ||
| Função de protecção | Falta de saída, sobre corrente, sobre carga, sobre tensão, sob tensão, perda de fase, sobre calor, viagem externa, etc. | ||
| Eficiência | 1.5 kW e inferior: ≥ 89% 2,2 kW ~ 22 kW: ≥ 93% 30 kW e superior: ≥ 95% |
||
| Método de montagem | Instalação do gabinete, através do painel, montagem da superfície | ||
| Protecção de entrada | IP20, IP21 (adicionando um dispositivo opcional) | ||
| Método de arrefecimento | 220V/0.4kW ((0.5hp) modelo é natural frio, outros são forçados frio de ar | ||
