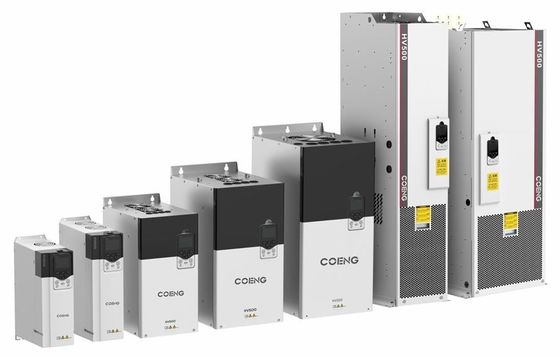

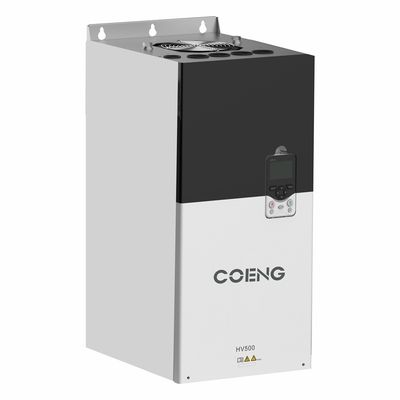

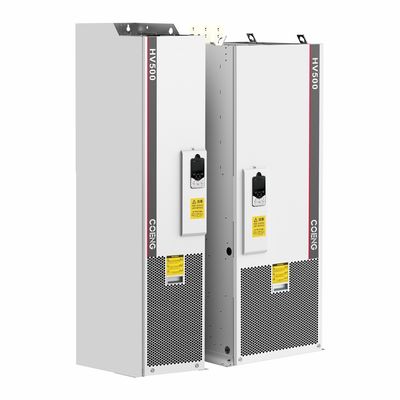

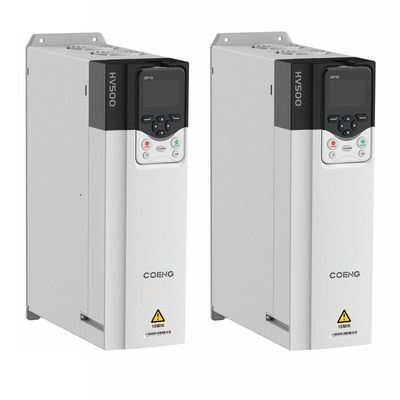

Inversor de motor único de baixa tensão de engenharia 2.2kW-560kW Frequência de saída 0~600Hz Tensão de saída 0V-Tensão de entrada

Dados técnicos

Projetos

Descrição das especificações e dados técnicos

Entrada de potência/
produção

Voltagem de entrada

Voltagem de entrada: 380V (-15%) a 480V (+10%) Fase: Trifase

Frequência de potência de entrada

50 Hz/60 Hz ± 5%

Desequilíbrio da tensão de entrada

≤ 3%

Voltagem de saída

Voltagem de entrada OV

Frequência de saída

0~600 Hz

Tipo de motor

Motor assíncrono

Desempenho do controlo principal

Modo de controlo

V/F, OLVC ((Controlo de vetores em circuito aberto), CLVC ((Controlo de vetores em circuito fechado)

Faixa de velocidade

1:10 V/F; 1:100 OLVC; 1:1000 CLVC

Torque de arranque

OLVC: 150% ((0,5Hz), CLVC: 200% ((OHz)

Precisão do binário

≤ ± 5%, no modo de controlo vectorial

Força de torque

≤ ± 5%, no modo de controlo vectorial

Estabilidade de velocidade

OLVC, 0,2%; CLVC: 0,1%

Resposta do binário

≤ 5 ms, no modo de controlo vectorial

Tempo de aceleração/desaceleração

0.0s~3200.0s; 0.0min~3200.0min

Aumentar o binário

00,0% a 30,0%

Capacidade de sobrecarga

Modelo G: 150% 1min/5min; 180% 10s/5min; modelo P: 110% 1min/5min; 150% 10s/5min

Curva V/F

Tipo de linha reta, tipo de vários pontos, modo de separação parcial V/F, modo de separação completa V/F

Resolução da frequência de entrada

Configuração digital: 0.01Hz, configuração analógica: 0.01Hz

Curva de aceleração/desaceleração

Linha reta e curva S

Funções principais

Simples PLC, controlo multi-velocidade

16 segmentos de velocidade suportados através de terminais de controlo

Regulação automática da tensão (AVR)

Manter automaticamente a tensão de saída constante quando a tensão da rede varia dentro de um certo intervalo

Controle de comprimento fixo

Controle de comprimento fixo

PID integrado

Forma facilmente um sistema de controlo de circuito fechado

Comutação multi-motor

Troca entre dois grupos de parâmetros do motor para controlar os dois motores

E/S virtual

Oito grupos de DI/DO virtuais que permitem um controlo lógico simples

Controle de estacionamento de sobrevoltagem/supercorrente

Limitação automática da corrente e da tensão durante o funcionamento, que impede que o inversor acerte devido a frequentes sobrecorrentes ou sobrevoltas

Reiniciar após falha de energia

Após falha de energia e restauração, o inversor espera por um tempo definido antes de funcionar automaticamente

Limitação de corrente rápida

Evitar falhas frequentes de sobrecorrente no inversor

Método de fixação da frequência

teclado; terminal para cima/para baixo; multi-referência; referência de pulso; comunicação

Potência de entrada/saída

Terminadores de entrada analógicos

AI1; AI2: 0V~10V/ 0 (4) mA~20 mA

Terminos de entrada digital

DI1-DI5, 5 terminais de entrada digital programáveis com isolamento óptico, compatíveis com ambos
entradas de afundamento/abastecimento.
O DI5 suporta entrada de pulso de alta velocidade com uma frequência de entrada máxima de 100 kHz.

Terminal de saída digital

Saída com colector aberto; faixa de tensão de saída: 0V~24V; capacidade de carga de corrente: 50mA.
DO1 suporta saída de pulso de alta velocidade com uma frequência de saída máxima de 100 kHz.

Aparelhos de saída analógica

1 canal 0V ~ 10V/0(4) mA ~ 20mA

Saída do relé

Contacto de 1 canal, formulário C, NO+NC

Comunicação

Protocolos de comunicação

Modbus RTU (configuração padrão); Profibus-DP; Profinet IO; CANopen; Modbus TCP/IP; Ethercat; EtherNet/IP (configuração opcional)

Ambiente
requisitos

Altitude

≤ 1000m: não é necessário desclassificar
1000 a 3000 m: desvalorização aumentada 1% por 100 m

Temperatura ambiente

-25°C+40°C (Funcionamento com desratização permitida entre 40~55)

Humidade

15% ~ 95%, sem condensação

Vibração

3M3, IEC60721-3-3

Temperatura de armazenamento

-40°C~+70°C

Local de instalação

Dentro de casa, sem luz solar direta, livre de gases inflamáveis, corrosivos, líquidos e condutores
partículas.

Acessórios opcionais

Cartão de codificação, cartão de expansão de comunicação, cartão de expansão IO

Proteção

Proteção contra curto-circuito, sobrecorrência, sobrecarga, sobrevoltagem, subvoltagem, perda de fase,
sobre-temperatura, falhas externas, etc.

Método de instalação

Instalados num armário

Classificação de protecção

Proteção IP20

Método de arrefecimento

Refrigeração por ar
