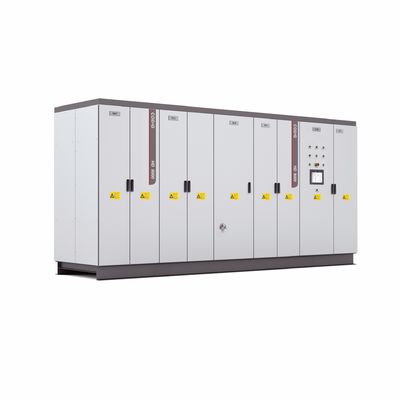

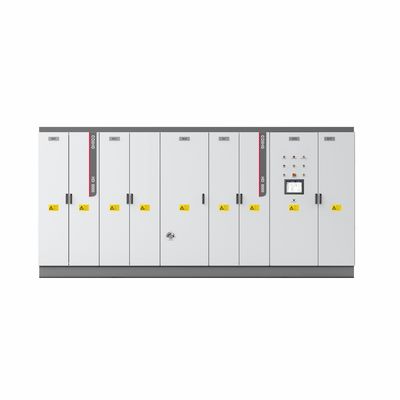

Projeto modular VFD IP54 Protecção de projeto IGCT AC-DC-AC C4-M VFD resistência à corrosão

  • Modular Design VFD IP54 Design Protection IGCT AC-DC-AC C4-M Corrosion Resistance VFD
  • Modular Design VFD IP54 Design Protection IGCT AC-DC-AC C4-M Corrosion Resistance VFD
  • Modular Design VFD IP54 Design Protection IGCT AC-DC-AC C4-M Corrosion Resistance VFD
  • Modular Design VFD IP54 Design Protection IGCT AC-DC-AC C4-M Corrosion Resistance VFD
  • Modular Design VFD IP54 Design Protection IGCT AC-DC-AC C4-M Corrosion Resistance VFD
  • Modular Design VFD IP54 Design Protection IGCT AC-DC-AC C4-M Corrosion Resistance VFD
  • Modular Design VFD IP54 Design Protection IGCT AC-DC-AC C4-M Corrosion Resistance VFD
Lugar de origem China
Marca COENG
Certificação CE, IEC
Número do modelo HD8000-AA30
Quantidade de ordem mínima 1
Detalhes da embalagem caixa de madeira
Tempo de entrega dias 10-30working
Termos de pagamento L/C, T/T
Habilidade da fonte 20000SETS/YEAR

Contacte-me para amostras grátis e vales.

Whatsapp:0086 18588475571

Wechat: 0086 18588475571

Skype: sales10@aixton.com

Se você tem algum interesse, nós fornecemos a ajuda online de 24 horas.

x
Detalhes do produto
Projeto de produto Projeto modular IHM 15Ecrã LCD Touch industrial de 0,6 polegadas
Tensão nominal do lado do motor 10kv Ambiente Altiude ≤ 4000 mm ((2000m~4000m Descalificação)
Tensão nominal do lado da rede 1000 V Curva de sobrecarga 110%@ Corrente nominal, 120%@ Corrente nominal 60s
Temperatura do ambiente Temperatura de entrada≤40 Método de retificação PWM, rectificação básica de diodos
Destacar

VFD AC-DC-AC

,

VFD de projeto modular

,

VFD de protecção de projeto IP54
Deixe um recado
Descrição de produto

Características de desempenho



Projetos de engenharia confiáveis



• Tecnologias de pré-julgamento de falhas IGCT e proteção de braço de ponte
• Projeto de redundância e tolerância a erros para componentes chave
• Utilização de aparelhos de alimentação de contacto de pressão de dois lados
• Protecção IP54 e resistência à corrosão C4-M

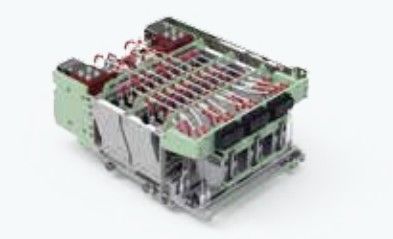

Projeto modular para fácil manutenção



• Projeto modular dos componentes-chave
• Sistema inteligente de diagnóstico de falhas para localização rápida de falhas
• Com apenas 15 minutos necessários para montagem/desmontagem do módulo de fase



Excelente desempenho de controlo



• Capacidade de operação em quatro quadrantes
• Apoio a vários tipos de motores
• Resposta rápida ao binário dinâmico e supressão das vibrações de torção
• Modulação síncrona segmentada dos motores
• Modulação de largura de pulso de eliminação harmônica seletiva (SHEPWM)



Alta adaptabilidade



• Configuração de tração monomotor/multimotor
• Projeto em alta altitude: não é necessário deslocar a uma altitude inferior a 2 000 m
• Projeto de adaptabilidade da rede, permitindo que o sistema se adapte ao desequilíbrio da rede, aos harmônicos da rede, às vibrações da frequência da rede, às quedas transitórias da tensão da rede e ao aumento da tensão alta/baixa através de uma rede de energia elétrica.



Protocolos de comunicação e software de comissionamento



• Apoio a protocolos de comunicação personalizáveis através de módulos opcionais
• Sistema de monitorização robusto para monitorização em tempo real de dados internos, formas de onda e outras informações
• hopeInsight Background Software de comissionamento rápido



Tecnologias líderes a nível internacional



• A High-Power IGCT AC-DC-AC Variable Frequency Speed Regulating Device" and "Key Technologies and Applications of Variable Frequency Speed Regulating System" passed the scientific and technological achievement appraisal and the result is internationally advanced, com algumas tecnologias avaliadas como líderes internacionais

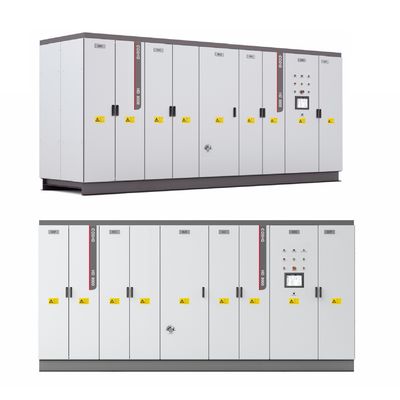

Projeto modular VFD IP54 Protecção de projeto IGCT AC-DC-AC C4-M VFD resistência à corrosão 0Projeto modular VFD IP54 Protecção de projeto IGCT AC-DC-AC C4-M VFD resistência à corrosão 1

Projeto modular VFD IP54 Protecção de projeto IGCT AC-DC-AC C4-M VFD resistência à corrosão 2



Parâmetros principais



Modelo Inversor de engenharia de média tensão da série HD8000
Rectificador básico Frequência de entrada 45 Hz ~ 66 Hz
Fator de potência fundamental ≥ 95% (com base em 12 pulsos ou mais, corrente nominal,
e reactor de entrada de corrente de 2%)
Rectificador PWM Frequência de entrada 45 Hz ~ 66 Hz
Fator de potência 1 (pode ser definido continuamente)
Funções de protecção Protecção contra sobrecarga, sobreaquecimento, curto-circuito,
Previsão de falhas
Inversor Voltagem de saída 1: 1,65 kV; 2: 2,4 kV; 3: 3,3 kV; 4: 4,16 kV; 6: 6,6 kV;
A: 10 kV; B: 13,8 kV; C: 19,8 kV
Frequência de saída 0 ~ 110 Hz (frequências de saída mais elevadas podem ser personalizadas conforme necessário)
Estabilidade de velocidade OLVC: 0,2% CLVC: 0,01%
Fluctuação da velocidade OLVC: 0,4% CLVC: 0,2%
Torque de arranque A taxa de juro é igual ou superior a 50% da taxa de juro de base.
Regulação do binário V/F: OLVC suportado: CLVC suportado: suportado
Precisão do binário OLVC: 5% CLVC: 2% (personalizável)
Tempo de resposta do binário ≤ 5 ms
Tempo de resposta de velocidade OLVC: 100 ms CLVC: 100 ms
Equivalente de queda de velocidade dinâmica OLVC: 0,5%*s CLVC: 0,25%*s
Sistema Eficiência Dois quadrantes: ≥ 99% (excluindo o transformador rectificador)
Quatro quadrantes: ≥ 98,5% (excluindo o transformador rectificador)
Temperatura Temperatura da entrada de água ≤ 35°C (água externa)
Altitude ≤ 2000m (desratização necessária para 2000m ~ 4000m)
Classificação IP Proteção IP54
Modo de arrefecimento Refrigeração por líquido
Classe de resistência à corrosão C4-M
