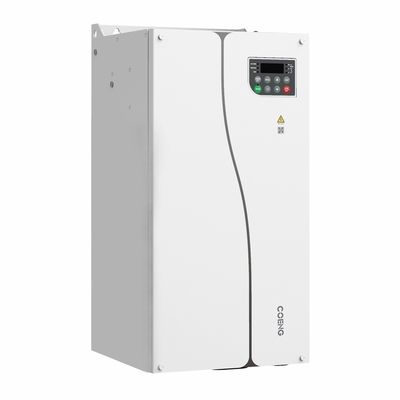

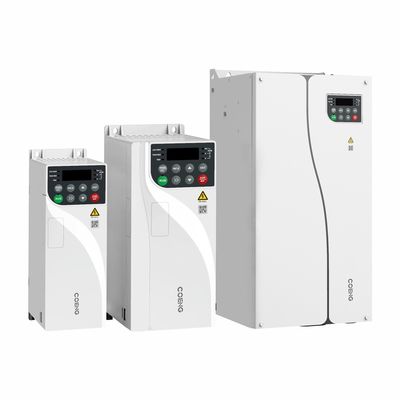

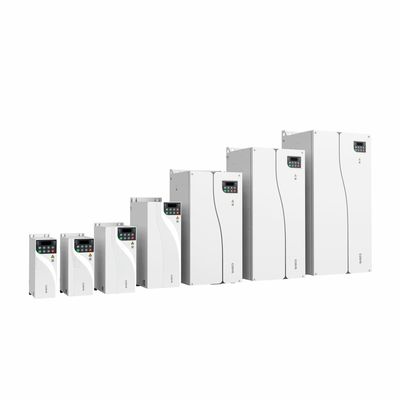

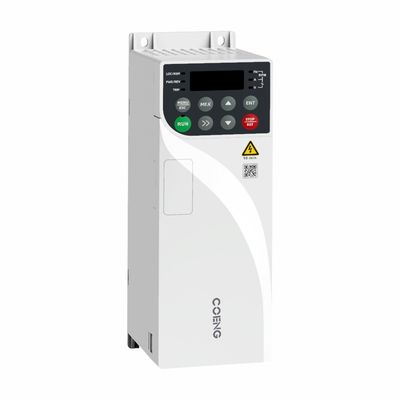

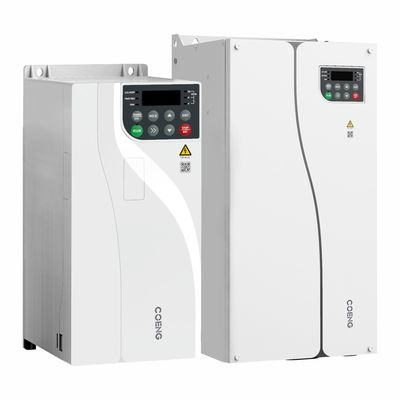

VFD trifásico para motores assíncronos de 380 V a 480 V Faixa de potência 0,4 kW a 500 kW Voltagem de entrada Uin 200 V a 240 V / 380 V a 480 V / 500 V a 690 V

  • Three-Phase VFD for 380V-480V Asynchronous Motors Power Range 0.4kW-500kW Input Voltage Uin 200V-240V/380V-480V/500V-690V
  • Three-Phase VFD for 380V-480V Asynchronous Motors Power Range 0.4kW-500kW Input Voltage Uin 200V-240V/380V-480V/500V-690V
  • Three-Phase VFD for 380V-480V Asynchronous Motors Power Range 0.4kW-500kW Input Voltage Uin 200V-240V/380V-480V/500V-690V
  • Three-Phase VFD for 380V-480V Asynchronous Motors Power Range 0.4kW-500kW Input Voltage Uin 200V-240V/380V-480V/500V-690V
  • Three-Phase VFD for 380V-480V Asynchronous Motors Power Range 0.4kW-500kW Input Voltage Uin 200V-240V/380V-480V/500V-690V
Lugar de origem China
Marca COENG
Certificação CE
Número do modelo HV300
Quantidade de ordem mínima 1
Detalhes da embalagem Caixa de madeira
Tempo de entrega dias 10-30working
Termos de pagamento L/C, T/T, Western Union
Habilidade da fonte 20000SETS/YEAR

Contacte-me para amostras grátis e vales.

Whatsapp:0086 18588475571

Wechat: 0086 18588475571

Skype: sales10@aixton.com

Se você tem algum interesse, nós fornecemos a ajuda online de 24 horas.

x
Detalhes do produto
Faixa de potência 0.4kW~500kW Voltagem de entrada Uin 200V (-15%) ~ 240V (+10%) 1PH/3PH 380V (-15%) ~ 480V (+10%) 3PH 500V 500V (-15%) ~ 690V (+10%) 3PH
Frequência de entrada 50 Hz/60 Hz ± 5% Interface de comunicação RS485, RJ45
Protocolo de comunicação MODBUS RTU Humidade < 90% RH, sem condensação
Temperatura da operação -20°C~+40°C (Operação com degradação a 40°C~55°C)
Destacar

0VFD trifásico de 0

,

4 kW

,

VFD trifásico de 500 kW
Deixe um recado
Descrição de produto

Características de desempenho



Alta confiabilidade



• Inovador conduto de ar independente,proteger o inversor contra poeiras e outros materiais
• Aplicação de um software de simulação térmica eficiente e preciso
• Adopção de testes térmicos avançados, tecnologia e equipamento de validação
• Procedimento rigoroso de ensaio de carga total e sobrecarga
• Todos os produtos passam pelo ensaio de envelhecimento por carga a altas temperaturas antes de serem utilizados
• Processo de pulverização automática de tinta a três cores



Alta adaptabilidade



• Ampla gama de tensões, trifásicas 380V ~ 480V
• Filtro C3 incorporado
• Design de ligação à terra EMC simples e fácil de usar
• Design em forma de livro com um volume 40% menor do que os modelos tradicionais
• Apoio à instalação lado a lado de vários inversores



Desempenho excepcional



• Apoio ao controlo do accionamento de motores assíncronos trifásicos
• Suporte ao controlo V/F, controlo de vetores em circuito aberto
• Funções completas de ajuste automático do motor, incluindo ajuste automático dinâmico, estático e estático+dinâmico



Várias funções de expansão



• Cartões de expansão de terminais de E/S opcionais
• Suporte para Profibus-DP, Profinet IO, CANopen, Modbus TCP/IP, Ethercat, EtherNet/IP e outras comunicações de bus



Facilidade de utilização específica do sector



• Os modelos de 22 kW e inferiores são equipados com uma unidade de travagem embutida em série, enquanto os modelos de 30 kW a 560 kW com uma unidade de travagem opcional
• Suporte ao controlo PID dos processos que pode ser aplicado no controlo da temperatura constante, controlo da pressão constante e controlo da tensão
• Função de apoio à oscilação que pode ser aplicada nas indústrias de fibras e têxteis
• Suporte de profundidade PWM aleatória para reduzir o ruído do motor
• Suporte V/F Suporte de meios de separação V/F e modos de separação completa



Autônomo de depuração rápida



• Suporte de software de fundo para depuração rápida
• Suporte a registos de eventos e registos de falhas



VFD trifásico para motores assíncronos de 380 V a 480 V Faixa de potência 0,4 kW a 500 kW Voltagem de entrada Uin 200 V a 240 V / 380 V a 480 V / 500 V a 690 V 0VFD trifásico para motores assíncronos de 380 V a 480 V Faixa de potência 0,4 kW a 500 kW Voltagem de entrada Uin 200 V a 240 V / 380 V a 480 V / 500 V a 690 V 1



Parâmetros principais



Ponto Descrição das especificações e dados técnicos
Potência de entrada/saída Voltagem de entrada Voltagem de entrada: 380V (-15%) a 480V (+10%) Fase: Trifase
Frequência de potência de entrada 50 Hz/60 Hz ± 5%
Desequilíbrio da tensão de entrada ≤ 3%
Voltagem de saída 0V~Voltagem de entrada
Frequência de saída 0 ¢ 600 Hz
Desempenho do controlo principal Tipo de motor Motor assíncrono
Modo de controlo V/F, OLVC ((Controlo do vetor em circuito aberto)
Faixa de velocidade 1Capacidade de produção:
Torque de arranque OLVC: 150% ((0,25Hz)
Precisão do binário ± 5% (OLVC, acima de 5 Hz)
Força de torque ≤ ± 5%, no modo de controlo vectorial
Estabilidade de velocidade OLVC, 0,2%
Resposta do binário ≤ 5 ms, no modo de controlo vectorial
Tempo de aceleração/desaceleração 0.0s~3200.0s; 0.0min~3200.0min
Aumentar o binário 00,0% a 30,0%
Capacidade de sobrecarga Tipo G: 150% 1min/5min; 180%10s/5min; tipo P: 110% 1min/5min; 150% 10s/5min
Curva V/F Tipo de linha reta, tipo de vários pontos, modo de separação parcial V/F, modo de separação completa V/F
Resolução da frequência de entrada Configuração digital: 0,01 Hz, configuração analógica: frequência máxima × 0,025%
Funções principais Curva de aceleração/desaceleração Linha reta e curva S
Simples PLC, controlo multi-velocidade 16 segmentos de velocidade suportados através de terminais de controlo
Regulação automática da tensão (AVR) Manter automaticamente a tensão de saída constante quando a tensão da rede varia dentro de um certo intervalo
Controle de comprimento fixo Controle com comprimento dado
PID integrado Forma facilmente um sistema de controlo de circuito fechado
Comutação multi-motor Troca entre dois grupos de parâmetros do motor para controlar os dois motores
E/S virtual 8 grupos de VDI/VDO virtuais, 3 grupos de IA como DI, permitindo um controlo lógico simples
Controle de estacionamento de sobrevoltagem/supercorrente Limitação automática da corrente e da tensão durante o funcionamento, que impede que o inversor acerte devido a frequentes sobrecorrentes ou sobrevoltas
Reiniciar após falha de energia Após falha de energia e restauração, o inversor espera por um tempo definido antes de funcionar automaticamente
Limitação de corrente rápida Evitar falhas frequentes de sobrecorrente no inversor
Potência de entrada/saída Método de fixação da frequência teclado; terminal para cima/para baixo; multi-referência; referência de pulso; comunicação
Terminadores de entrada analógicos AI1; AI2: 0V~10V/ 0 (4) mA~20 mA
Terminadores de entrada digital DI1-DI5, 5 terminais de entrada digital programáveis com isolamento óptico, compatíveis com ambos
entradas de afundamento/abastecimento.
O DI5 suporta entrada de pulso de alta velocidade com uma frequência de entrada máxima de 100 kHz.
Terminal de saída digital Saída com colector aberto; faixa de tensão de saída: 0V~24V; capacidade de carga de corrente: 50mA.
DO1 suporta saída de pulso de alta velocidade com uma frequência de saída máxima de 100 kHz.
Aparelhos de saída analógicos 1 canal 0V ~ 10V/0(4) mA ~ 20mA
Saída do relé Contacto de 1 canal, formulário C, NO+NC
Comunicação Protocolos de comunicação Modbus RTU (configuração padrão); Profibus-DP; Profinet IO; CANopen; Modbus TCP/IP; Ethercat; EtherNet/IP (configuração opcional)
Requisitos ambientais Altitude ≤ 1000m: não é necessário desclassificar
1000~3000m: diminuição da corrente de 1% por 100m
Temperatura ambiente -25°C+40°C (Funcionamento com desratização permitida entre 40~55)
Humidade 15% ~ 95%, sem condensação
Vibração 3M3, IEC60721-3-3
Temperatura de armazenamento -40°C~+70°C
Local de instalação Interior, sem luz solar direta, livre de gases inflamáveis, corrosivos, líquidos e partículas condutoras.
Acessórios opcionais Cartões de expansão de comunicações, cartões de expansão de terminais de E/S
Proteção Proteção contra curto-circuito, sobrecorrência, sobrecarga, sobrevoltagem, subvoltagem, perda de fase, sobre temperatura, falhas externas, etc.
Método de instalação Instalados num armário
Classificação de protecção Proteção IP20
Método de arrefecimento Refrigeração por ar
