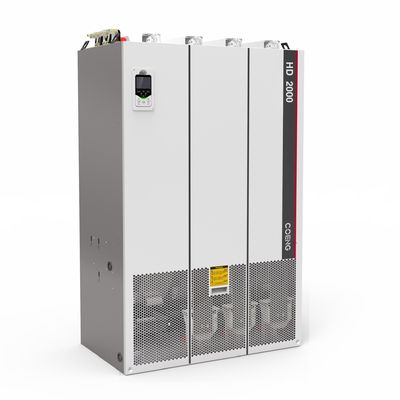

Fabricantes de motores de alta capacidade de manipulação de potência de frequência variável HD2000 para aplicações de motores exigentes

  • High-Capacity Power Handling Variable Frequency Drive Manufacturers HD2000 For Demanding Drive Applications
  • High-Capacity Power Handling Variable Frequency Drive Manufacturers HD2000 For Demanding Drive Applications
  • High-Capacity Power Handling Variable Frequency Drive Manufacturers HD2000 For Demanding Drive Applications
  • High-Capacity Power Handling Variable Frequency Drive Manufacturers HD2000 For Demanding Drive Applications
  • High-Capacity Power Handling Variable Frequency Drive Manufacturers HD2000 For Demanding Drive Applications
  • High-Capacity Power Handling Variable Frequency Drive Manufacturers HD2000 For Demanding Drive Applications
Lugar de origem China
Marca COENG
Certificação CE
Número do modelo HD2000-C-10-2
Quantidade de ordem mínima 1
Detalhes da embalagem Caixa de madeira
Tempo de entrega dias 7-30working
Termos de pagamento L/C, T/T, Western Union
Habilidade da fonte 20000SETS/YEAR

Contacte-me para amostras grátis e vales.

Whatsapp:0086 18588475571

Wechat: 0086 18588475571

Skype: sales10@aixton.com

Se você tem algum interesse, nós fornecemos a ajuda online de 24 horas.

x
Detalhes do produto
Dispositivo único/multi-dispositivo Sistema flexível com unidades/cabinetes que suportam dois/quatro quadrantes Projeto modular Permite flexibilidade de aplicação e integração completa do sistema
Unidades de retificador Unidades de retificador básico/inteligente/PWM para conversão versátil de potência Max. Potência de unidade única 1400kW (resfriado a ar), 2800kW (resfriado a líquido)
Níveis de tensão 400V, 690V, 1140V, 1380V Potência de operação paralela 11200kW (a refrigeração a ar), 22400kW (a refrigeração a líquido)
Destacar

Motor de alta capacidade de frequência variável

,

Fabricantes de motores de frequência variável

,

Motor de frequência variável de manuseio de energia
Deixe um recado
Descrição de produto
Características de desempenho

Projetos de engenharia confiáveis


- Sistemas de controlo e de energia altamente redundantes

.Prolongamento da vida útil das peças dissipadoras de calor de desgaste rápido
Radiador inovador de alta capacidade térmica para resistir a fortes cargas de impacto.

.Cabos de fibra óptica utilizados para sistemas de controlo e unidades de potência para resistência a interferências

- isolamento dos canais de dissipação de calor dos componentes internos para proteger os componentes e melhor adaptá-los ao ambiente



Projeto modular para fácil manutenção



- Manutenção fácil, sem necessidade de ferramentas especiais

.Permitindo a manutenção de todos os módulos a partir da frente

Sistema inteligente de diagnóstico de falhas para localizar falhas rapidamente



Alta adaptabilidade

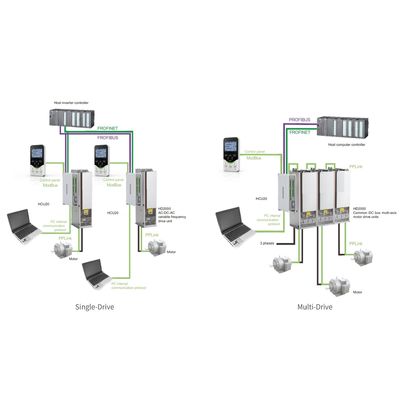

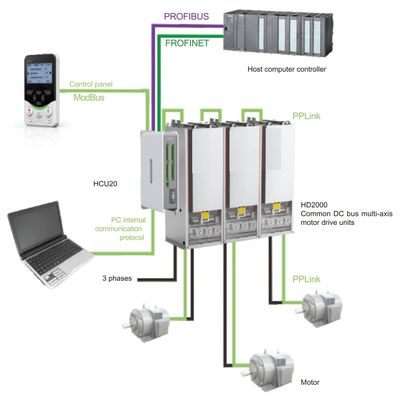

.Sistema de tração única/multipla sob a forma de unidades/cabinetes com dois/quatro quadrantes

.Unidades de retificação abrangentes: Unidade de retificação básica/inteligente/PWM

.Forte adaptabilidade da rede, suporte à rede com ampla gama de entradas

Função normal em condições mecânicas da classe 3M5 CE 60721

.Desenho mecânico preciso



Protocolos de comunicação personalizáveis



Incluindo profibus-DP, CANopen, profinet lO, modbus RTU, modbus TCP etherCAT, etherNet/lPcontrolNet e deviceNet, etc.

.hopelnsight software de depuração rápida de fundo, incluindo configurações de parâmetros de lote, download de dados de falha e análise de forma de onda, osciloscópio de alta velocidade e edição



Ferramentas ricas para interação homem-máquina



Painel de teclado LCD configurável que suporta a definição de parâmetros e a exibição de informações do sistema

- Apoio à ligação ao hopelnsight através de PC para registo e diagnóstico de falhas inteligentes



Modelo Inversor de engenharia de baixa tensão da série HD2000 ((resfriado a líquido)
Rectificador básico Voltagem de entrada 4328 V 480 V,6500V ∼ 690V
Frequência de entrada (50 Hz/60 Hz) ± 6%
Voltagem de saída Voltagem de entrada * 1,32 (em condições de carga total)
Capacidade de sobrecarga Sobrecarga relativa a 150% da corrente nominal durante 60 segundos, corrente máxima (Imax), sobrecarga de CC durante 5 segundos, ciclo de funcionamento de 300 segundos
Eficiência operacional ≥ 99% Eficiência
Eunções de protecção Funções de protecção: protecção contra o sobreaquecimento, protecção contra arranque suave, bloqueio
proteção, e muito mais.
Rectificador inteligente Voltagem de entrada 4338 V ~ 480 V,6: 500 V ~ 690 V
Frequência de entrada 47 ~ 63 Hz
Voltagem de saída Voltagem de entrada * 1,3 (em condições de carga total)
Capacidade de sobrecarga Sobrecarga relativa a 150% da corrente nominal durante 60 segundos, corrente máxima (Imax), sobrecarga de CC durante 5 segundos, ciclo de funcionamento de 300 segundos
Eficiência operacional ≥ 98,5% Eficiência
Funções de protecção Funções de proteção: proteção contra sobreaquecimento, proteção contra sobrecorrência, proteção contra passagem de IGBT e muito mais
Rectificador PWM Voltagem de entrada 4328 V~480 V,6500 V a 690 V,9A: 130 V.
Frequência de entrada 47 ~ 63 Hz
Voltagem de saída Voltagem de entrada * 1,5 (em condições nominais)
Capacidade de sobrecarga Sobrecarga relativa a 150% da corrente nominal durante 60 segundos, corrente máxima (Imax), sobrecarga de CC durante 5 segundos, ciclo de funcionamento de 300 segundos
Eficiência operacional ≥ 98% de eficiência (incluindo a unidade de filtragem LCL)
Fator de potência Ajustável (configuração de fábrica em 1)
Funções de protecção Funções de proteção: proteção contra sobreaquecimento, proteção contra sobrecorrência, proteção contra sobrecarga, proteção contra passagem de IGBT e muito mais.
Inversão Voltagem nominal de entrada 4420 Vdc 780 Vdc,6550 Vdc 1100 Vdc,9488 Vdc 2200 Vdc
A:1488Vdc~2200Vdc
Voltagem de saída 0 ~ Tensão de entrada AC do retificador
Frequência de saída 0 ~ 500 Hz
Faixa de velocidade V/F:1:50 OLVC:100 CLVC:1:1000
Estabilidade de velocidade OLVC:00,2% CLVC:0.01%
Fluctuação da velocidade OLVC:00,2% CLVC:00,1%
Torque de arranque OLVC:150% ((0,5 Hz) CLVC:200% ((0 Hz)
Regulação do binário V/F: OLVC não suportado:CLVC suportado: suportado
Precisão do binário OLVC:5% CLVC:5%
Tempo de resposta do binário OLVC: 5 ms CLVC: 5 ms
Tempo de resposta de velocidade O número de veículos deve ser igual ou superior a:
Equivalente de queda de velocidade dinâmica OLVC:00,5%*s CLVC:00,3%*s
Condições ambientais Temperatura -15°C ~ +40°C Sem desratização, aplica-se uma desratização de +40°C ~ +55°C
Humidade 5% ~ 95% de condensamento de Mon
Altitude ≤ 4000m, aplica-se a desratização entre 2000m e 4000m
Dados mecânicos Desempenho antivibração Conforme a norma IEC 60721-3-3:2002
Nível de protecção IP00 / IP20 / IP40
Nível de segurança Conforme a norma UL 508C-2004
Método de arrefecimento Refrigerados a líquido




Descarregar especificação detalhada  HD2000 Especificação.pdf


Vantagens do inversor VFD de acionamento por motor

  • Sistema versátil de tração única/multi-tração: o inversor VFD de tração com motor HD2000 400V 690V 1140V1380V oferece a flexibilidade de operar como um sistema de tração única ou multi-tração,permitindo-lhe adaptar-se a vários requisitos de aplicaçãoPode ser configurado com dois ou quatro quadrantes, proporcionando opções de controlo melhoradas.



  • Design modular para flexibilidade de aplicação: O design modular do inversor VFD HD2000 400V 690V 1140V1380V permite uma fácil personalização e integração em diversos sistemas.Permite a integração perfeita com outros componentes, melhorando o desempenho e a adaptabilidade globais do sistema.



  • Unidades de retificação abrangentes: O inversor VFD HD2000 400V 690V 1140V1380V com motor apresenta uma gama de unidades de retificação, incluindo opções básicas, inteligentes e PWM.Esta selecção abrangente garante uma conversão de potência precisa e eficiente, adaptados às necessidades específicas das aplicações.



  • Alta capacidade de potência: com uma potência máxima de unidade única de 1400kW (resfriado a ar) e 2800kW (resfriado a líquido), o HD2000 pode lidar com exigentes requisitos de potência,fornecer um desempenho fiável em condições difíceis.



  • Ampla faixa de tensão: o HD2000 suporta vários níveis de tensão, incluindo 400V, 690V, 1140V e 1380V. Esta versatilidade permite a compatibilidade com vários sistemas de alimentação,Expandir a sua aplicabilidade em diferentes indústrias.



  • Operação paralela escalável: O inversor VFD HD2000 400V 690V 1140V1380V com motor permite uma operação paralela com uma alta potência máxima de 11200kW (resfriado a ar) e 22400kW (resfriado a líquido).Esta escalabilidade facilita a operação sincronizada de várias unidades, melhorando o desempenho e a eficiência do sistema.



  • Compatibilidade com o motor: o inversor VFD HD2000 400V 690V 1140V1380V é compatível com vários tipos de motor, incluindo motores de indução assíncronos, motores síncronos de ímã permanente,e motores de relutância síncronaEste amplo suporte do motor garante a compatibilidade com diferentes aplicações motorizadas.



  • Modos de Controle Avançados: O inversor VFD HD2000 400V 690V 1140V1380V com motor oferece vários modos de controle, incluindo V / F, controle de vetor de circuito fechado (CLVC) e controle de vetor de circuito aberto (OLVC).Estas opções de controlo fornecem controlo motor preciso e otimização para diferentes requisitos operacionais.



  • Opções de resfriamento eficientes: O inversor VFD HD2000 400V 690V 1140V1380V com motor está disponível em variantes resfriadas a ar (configuração padrão) e resfriadas a líquido (L).Esta flexibilidade nos modos de arrefecimento garante uma dissipação de calor eficiente e uma operação fiável em vários ambientes.
