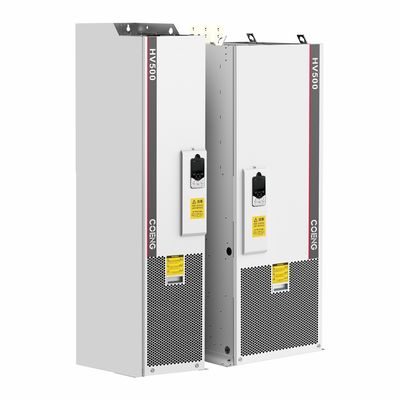

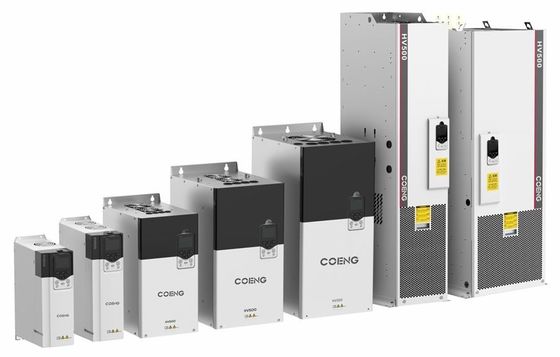

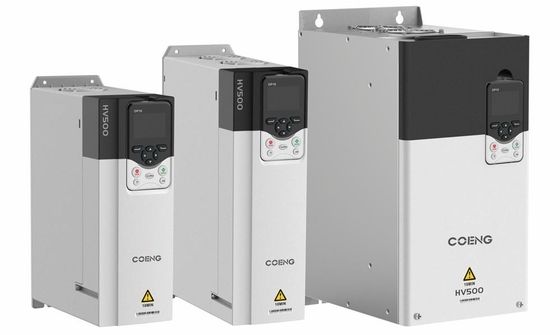

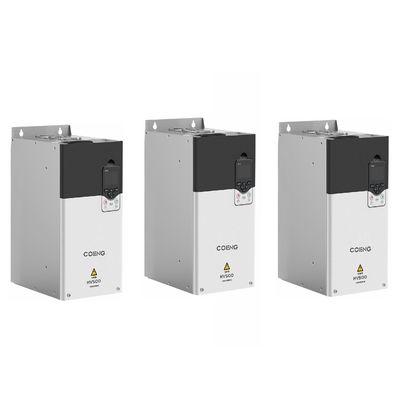

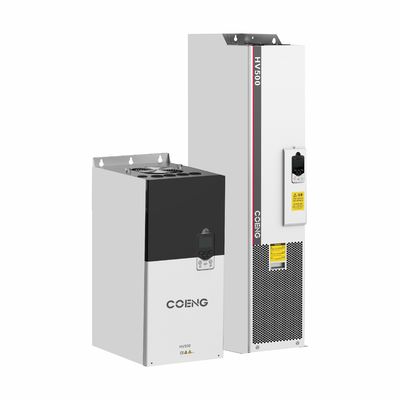

HV500 Inversor de Frequência Avançado de Baixa Tensão para Sistemas de 220V-690V

  • HV500 Frequency Inverter Advanced Low Voltage Drive for 220V-690V Systems
  • HV500 Frequency Inverter Advanced Low Voltage Drive for 220V-690V Systems
  • HV500 Frequency Inverter Advanced Low Voltage Drive for 220V-690V Systems
  • HV500 Frequency Inverter Advanced Low Voltage Drive for 220V-690V Systems
  • HV500 Frequency Inverter Advanced Low Voltage Drive for 220V-690V Systems
Lugar de origem porcelana
Marca COENG
Certificação CE, IEC
Número do modelo HV500-12
Quantidade de ordem mínima 1
Detalhes da embalagem caixa de madeira
Tempo de entrega dias 10-30working
Termos de pagamento L/C, T/T
Habilidade da fonte 20000SETS/YEAR

Contacte-me para amostras grátis e vales.

Whatsapp:0086 18588475571

Wechat: 0086 18588475571

Skype: sales10@aixton.com

Se você tem algum interesse, nós fornecemos a ajuda online de 24 horas.

x
Detalhes do produto
Torque do começo VF: 100% (0,5 Hz), OLVC: 150% (0,5 Hz), CLVC: 180% (0 Hz) Curva de aceleração e de desaceleração Direita, curva S
Tipo de motor Motor assíncrono, motor síncrono Precisão do binário ≤ 5%, Controle de vetores
Precisão de regulação da velocidade OLVC 0,2%, CLVC 0,01% Redução dinâmica da velocidade OLVC < 0,5%*s, CLVC < 0,3%*s
Método de controlo V/F, OLVC (Controlo de vetores em circuito aberto), CLVC (Controlo de vetores em circuito fechado) Elevação de torque 00,0% a 30,0%
Destacar

Inversor de frequência 220V-690V

,

Inversor de frequência de baixa tensão avançado

,

Motor de inversor de frequência
Deixe um recado
Descrição de produto

Características de desempenho



Software de depuração rápida de back-end

Potente e fácil de usar, com funções como configuração de parâmetros, osciloscópio em tempo real, registo de falhas, registo de eventos, etc.



Excelente desempenho

Suspensão a velocidade zero;
Resposta de binário de 1 a 3 ms;
A redução de velocidade dinâmica extremamente baixa e o equivalente da redução de velocidade dinâmica;
Excelente robustez;
Identificação exacta do modelo do motor em linha/fora da linha.



Diversas necessidades satisfeitas

Painel LCD padrão para melhorar a experiência do utilizador;
Função de controlo mestre-escravo;
Cartão de comunicação expansível, cartão de disco de codificação, cartão de detecção de tensão.



Facilidade de utilização

Suporte de potência de entrada externa de corrente contínua de 24 V;
É possível utilizar uma unidade de travagem integrada para poupar o controlo da instalação;
Projeto de estilo livro para suportar a instalação lado a lado sem problemas.



Universalidade

Várias certificações internacionais aprovadas, em conformidade com as directivas RoHS;
Suporte ao controlo V/F, OLVC e CLVC;
Vários protocolos de comunicação suportados;
Motores síncronos assíncronos e de ímã permanente suportados.



Durabilidade

Nível de vibração mecânica 3M3;
Projeto independente dos ductos de ar;
Revestimento conformado, pulverização automática;
Modelo integrado de temperatura dinâmica de junção para facilitar a aplicação da segurança do produto.



HV500 Inversor de Frequência Avançado de Baixa Tensão para Sistemas de 220V-690V 0HV500 Inversor de Frequência Avançado de Baixa Tensão para Sistemas de 220V-690V 1HV500 Inversor de Frequência Avançado de Baixa Tensão para Sistemas de 220V-690V 2



Parâmetros principais



Modelo HV500 Inversor de Engenharia de Baixa Tensão de Dispositivo Único
iInput/output
Potência		 Input Uin 200V (-15%) ~ 240V (+10%) 3Fase, 380V (-15%) ~ 480V (+10%) 3Fase,
500V (-15%) ~ 690V (+10%) 3Fase
Frequência de entrada 50 Hz/60 Hz ± 5%
Grau de desequilíbrio de Uin ≤ 3%
Output UOut 0V~Input Uin
Frequência de saída 0 Hz a 500 Hz
Faixa de potência 2.2kW~560kW
Controle
Desempenho		 Tipo de motor Asíncrono / síncrono
Método de controlo V/F, OLVC (controle de vetores em circuito aberto), CLVC (controle de vetores em circuito fechado)
Intervalo de regulação da velocidade 1:10 V/F, 1:100 OLVC, 1:1000 CLVC
Torque de arranque VF: 100% (0,5Hz), OLVC: 150% (0,5Hz), CLVC: 180% (0Hz)
Precisão do binário ≤ 5%, Controle de vetores
Pulsação do binário ≤ 5%, Controle de vetores
Precisão de regulação da velocidade OLVC 0,2%, CLVC 0,01%
Resposta de binário < 5 ms, controlo do vetor
Redução dinâmica da velocidade OLVC < 0,5%*s, CLVC < 0,3%*s
Tempo de aceleração e de desaceleração 0.0s~3200.0s, 0.0min~3200.0min
Elevação de torque 00,0% a 30,0%
Sobrecarga Aplicação de carga pesada 150% 1min/5min, aplicação de carga leve 110% 1min/5min
Curva V/F Múltiplos modos: curva V/F linear, 5 tipos de modo de curva característica de redução de binário (2.0 potência, 1.8 potência, 1.6 potência, 1.4 potência, 1.2 potência), curva VF definida pelo usuário
Precisão da frequência de entrada Digital: 0,01Hz, analógico: 0,01Hz
Controle
Desempenho		 Curva de aceleração e de desaceleração Direita, curva S
Função de velocidades múltiplas Funcionamento através de terminais de controlo de 16 velocidades
Ajuste automático de tensão (AVR) Manter a tensão de saída constante automaticamente quando a tensão da rede muda dentro de um certo intervalo
Duração fixa Controle de comprimento definido e fixo
PID integrado Pode ser facilmente construído sistema de controle de circuito fechado
Função de encenação Bloco de função livre
iInput/output Frequência definida Técnico em teclado, terminais para cima/abaixo, operação de velocidades múltiplas, pulsação de terminais, com
Potência
Terminais de entrada analógicos AI1: 0V~10V/-10V~10V, AI2: 0V~10V/0(4) mA~20mA
Terminais de entrada digital DI1-DI6, 6 terminais de entrada digital programáveis, isolamento por optoacoplamento, compatível com entrada de descarga/fonte
Terminais de entrada/saída digitais DIO1: saída de pulso rápido, entrada/saída normal; DIO2: entrada de pulso rápido, entrada/saída normal
Terminais de saída analógicos 2 cordas 0V~10V/0 (4) mA~20mA
Saída do relé 2Tipos de contato de cordas FormulárioC
Detecção da temperatura do motor Suporte PT100/PT1000/KTY84
Interface STO Função de desligamento de binário seguro SIL3/PLe
Com Protocolo Modbus RTU (padrão), Profibus,CANopen,profinet,Devicenet,ControlNet
Profinet,Devicenet,ControlNet
t
Meio Ambiente Altitude Sem operação de desativação Dentro de 2000 m de altitude; 2000 m ~ 4000 m, cada levantamento de 100 m, desativação de 1% (atual)
Temperatura de operação -25°C~+40°C (40°C~55°C Deratamento)
Humidade 15% a 95%, sem condensação
Vibração 3M3, IEC60721-3-3
Temperatura de armazenamento -40°C~+70°C
Local da operação No interior, sem luz solar direta, sem gases inflamáveis e corrosivos, líquidos e partículas condutoras
Acessórios Cartão de codificação, cartão de expansão de comunicação, cartão de detecção de tensão
Função de protecção Curto-circuito, sobre corrente, sobrecarga, sobre tensão, sob tensão, perda de fase, sobre temperatura, falha externa, etc.
Eficiência 5.5kW~22kW: ≥93%; acima de 30kW: ≥95%
Método de instalação Armário
Grau de protecção Proteção IP20
Refrigeração Refrigeração por ar forçado





O inversor da série HV500 é uma solução de acionamento de baixa tensão de alta performance de engenharia de frequência variável projetada para uma ampla gama de aplicações industriais,de tensão de entrada de 220 V a 690 V e de potência de 2.2kW-560kW. O inversor utiliza tecnologia avançada para fornecer um controle eficiente do motor e uma regulação precisa da frequência para uma variedade de equipamentos industriais, como bombas, ventiladores, compressores, etc.Seu design compacto e sua construção robusta garantem sua confiabilidade e durabilidade em ambientes difíceisSeja utilizado num sistema de 220V-690V, o inversor HV500 fornece uma solução de acionamento estável e eficiente que é ideal para automação industrial e adaptações de poupança de energia.
