IP20 VFD para ambientes adversos -25°C a 55°C Operação e adaptabilidade a altitudes elevadas Umidade 15%-95%

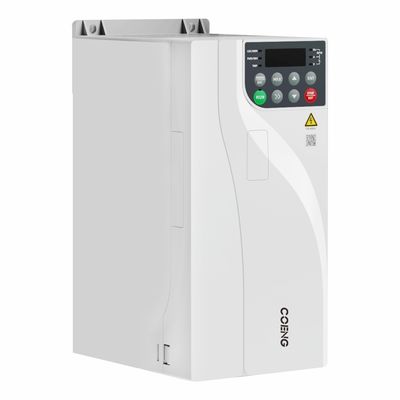

HV610 Crane específico VFD Frequency Converter unidade de frequência variável para guindaste

Descrição do produto
O conversor de frequência da série HV610 é um conversor de frequência especial desenvolvido para a indústria de elevação. Para melhor atender às necessidades de aplicação dos clientes no setor de elevação, nossos produtos baseiam-se na perspectiva de levantar aplicativos e integrar o controle anti-bala e a proteção anti-alojamento. , Proteção de gancho deslizante, controle do freio, limite de desaceleração, carga e velocidade, parâmetros de macro e outras funções especiais são integradas a um, garantindo totalmente a operação confiável, eficiente, segura e estável do equipamento de elevação.

Os conversores de frequência da série HV610 podem ser amplamente utilizados em guindastes, guindastes de elenco, guindastes de bobina de aço, guinchos elétricos, máquinas de garagem, guindastes gerais, guindastes de porto, guindastes de ponte, guindastes de torre, máquinas de mineração, equipamentos de perfuração de petróleo e outros tipos de elevação de cargas.

Recursos do produto
Características de especialização
Controle anti-bala
· Controle o ângulo de balanço do espalhador controlando sua velocidade de corrida, suprimindo assim o balanço do espalhador e alcançando controle suave e operação eficiente.
Carga e velocidade
· Ajustar a velocidade de operação do equipamento em tempo real de acordo com as mudanças atuais de carga, levando em consideração a eficiência e a segurança, para que o equipamento possa funcionar na melhor condição de trabalho
Proteção do gancho de deslizamento
· O gancho deslizante é detectado durante o processo de frenagem e o gancho deslizante é protegido controlando a saída do motor para pairar para evitar acidentes.
Limite de desaceleração
· Posicionamento simples é alcançado através da cooperação do limite de desaceleração e do limite de paradas, para que o objeto de controle pare na área segura predefinida
Proteção de corda anti-loose
· Ao subir, ele funciona a uma velocidade fixa e detecta se o objeto pesado é mencionado. Ele detecta se o objeto pesado é mencionado e depois acelera lentamente para subir constantemente.
Detecção de retorno zero da alavanca operacional
· Ao ligar, as informações de status da alavanca operacional podem ser julgadas para escolher se deve aceitar o comando em execução para evitar o perigo causado pela operação instantânea inicial após a liga.
Parâmetros macro
· O mecanismo de elevação correspondente pode ser selecionado de acordo com o valor de configuração da macro do parâmetro de elevação, como 0: mecanismo de elevação, 1: mecanismo de tradução
Controle do freio
· Quando o inversor é iniciado e para, o freio é controlado pela detecção de frequência e corrente para evitar rolar, melhorando assim o desempenho, a segurança e a estabilidade do sistema.

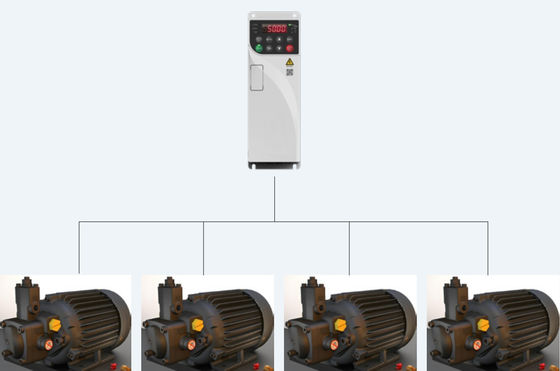

Múltipla comutação do motor
· Suporta internamente 4 conjuntos de parâmetros do motor e pode conduzir 4 motores diferentes através da comutação de comando

Alta confiabilidade

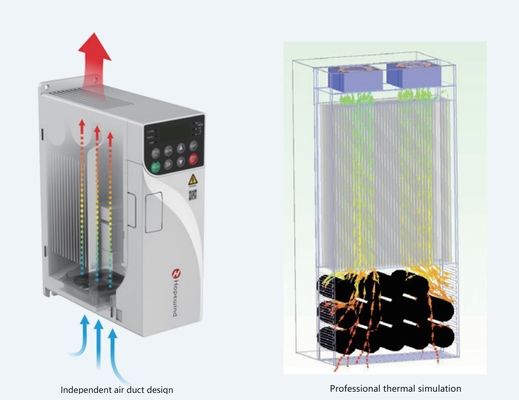

Projeto inovador de duto de ar independente
· Toda a máquina possui um design independente do duto de ar e os componentes sensíveis são isolados do duto de ar, o que melhora bastante a adaptabilidade do produto ao meio ambiente.
· Efetivamente impedir que a poeira e as impurezas entrem no interior do inversor e evitem falhas causadas por curtos circuitos elétricos, danos aos componentes etc.
Conceitos de design térmico e análise de simulação térmica profissional
· Adote software de plataforma de simulação térmica eficiente e precisa para garantir a confiabilidade térmica de toda a máquina
· Testes térmicas e de verificação avançadas e dispositivos testam efetivamente os resultados teóricos do projeto térmico
Teste rigoroso de aumento de temperatura da máquina inteira
· Procedimentos rigorosos de teste de verificação de carga completa e sobrecarga, bem como padrões rígidos de aceitação de aumento da temperatura para os principais componentes, para atender a operação confiável de longo prazo em condições de carga extrema
· Todos os produtos sofrem envelhecimento de carga de alta temperatura antes de deixar a fábrica, impedindo efetivamente falhas dispersas de dispositivos de interceptação e garantindo a qualidade do produto antes de deixar a fábrica.
Processo de pulverização automática de anti-pint em conformidade
· Usando o processo automático de pulverização de anti-pintes conforme, diferentes estratégias de pulverização podem ser projetadas de acordo com diferentes placas de circuito, garantindo efetivamente a uniformidade da pulverização da placa de circuito e a consistência dos lotes do produto

Alta adaptabilidade
Design de gama de tensão ampla
· Tensão nominal: trifásica 380V ～ 480V
· Frequência de potência de entrada: (50Hz/60Hz) ± 5%
· Faixa de flutuação de tensão permitida: -15%Vac ～+10%Vac
Pouca interferência externa
· O filtro C3 incorporado pode suprimir efetivamente os harmônicos de alta frequência gerados pelo inversor durante a operação, atendendo aos requisitos doUnião Européia EN61800-3 padrão
· O design inovador EMC simples e amigável pode reduzir efetivamente a corrente de vazamento no solo
Projeto estrutural
· Design do tipo livro, reduzindo o volume em cerca de 40% em comparação com os modelos tradicionais
· Pode realizar a instalação lado a lado de toda a máquina

Excelente desempenho
Tecnologia abrangente de acionamento motor
· Suporte ao controle de acionamento de motores assíncronos trifásicos e motores síncronos de ímã permanente
· Suporte V/F Controle, vetor de circuito aberto, controle de vetor de circuito fechado
· Velocidade de suporte e controle do modo de torque
· Suporte a função de rastreamento de velocidade, menor corrente de impacto
Função de auto-aprendizagem precisa de auto-aprendizagem
· Pode executar com precisão o auto-aprendizagem do parâmetro do motor, facilitar a operação e depuração e melhorar a precisão do controle e a velocidade de resposta.
· Funções de auto-aprendizagem abrangentes e ricas, incluindo uma variedade de funções de auto-aprendizagem motor (dinâmica, estática, estática + dinâmica)
Auto-aprendizagem dinâmica: a auto-aprendizagem de carga deve ser desconectada, adequada para ocasiões com requisitos de precisão de alta controle.
Auto-aprendizagem estática: é adequado para situações em que o motor não pode ser separado da carga para evitar o auto-aprendizagem dinâmica após a instalação do equipamento.
Modos abrangentes de controle motor
· Modo de controle V/F
· Modo de controle de vetor de loop aberto (OLVC)
· Modo de controle de vetor de loop fechado (CLVC)
Grande torque de partida
· Vetor de circuito aberto (OLVC): 0,5Hz/150%
· Vector de loop fechado (CLVC): 0Hz/200%
Alta capacidade de sobrecarga
· Capacidade de sobrecarga: 150% Corrente nominal para 60s, 180% Corrente classificada para 10s

Design conveniente
Teclado de operação
· Máquinas padrão de 110kW e abaixo são enviadas com um teclado LED embutido e não suportam a fiação externa. As máquinas padrão de 132kW e acima são enviadas com um teclado LED embutido que suporta a fiação externa.
· 110kW e a entrada externa do teclado pode ser equipada com um teclado LED independente
· O teclado da operação possui funções como parâmetros de depuração, monitoramento do status de operação, controle de partida e parada e parâmetros de copiar.
Várias funções estendidas
· O cartão de comunicação de expansão opcional suporta ProfIBUS-DP, Profinet IO, Canopen, Modbus TCP/IP, Ethercat, Ethernet/IP e outras comunicações de barramento (slot de cartão de expansão Slot1)
· Suporte opcional para uma variedade de cartões de interface da placa de código (slot de cartão de expansão Slot2)
· Suporte opcional para o cartão de expansão do terminal de E/S (slot de cartão de expansão Slot1, consulte a descrição do terminal "Acessórios opcionais" para obter detalhes)
NOTA: O cartão de expansão de terminal de E/S opcional e o cartão de expansão de comunicação estão no mesmo slot de cartão de expansão e eles não podem ser instalados e usados ​​ao mesmo tempo.
Apoie várias funções de aplicativos
· Quando o conversor de frequência inicia e para, o freio de retenção do motor pode ser controlado
· Função de controle de várias velocidades, realizando operação de 16 velocidades através de terminais de controle
· Função de servo zero, o motor pode atingir o bloqueio de posição de velocidade zero no modo CLVC
· A profundidade aleatória do PWM pode melhorar o ruído severo do motor
· Modo de operação redundante do codificador, que pode alternar automaticamente para a operação OLVC quando o codificador falha
Antecedentes Software de depuração rápida
· Monitoramento, edição de parâmetros e outras funções tornam a depuração e manutenção mais convenientes
· Apoia a gravação de eventos e a gravação de falhas, tornando as falhas invisíveis
Função de frenagem confiável
· Com função de frenagem DC
· Todas as séries são padrão com unidade de frenagem embutida
· Aumentar o resistor de frenagem pode alcançar um melhor efeito de frenagem, salvando o espaço de instalação elétrica do usuário e os custos elétricos.


Especificação técnica
