Inversor de baixa tensão da série HD2000 com função de velocidade de vários passos e 2 entradas analógicas

  • Advanced Intelligent Fault Diagnosis HD2000 Series Low Voltage Inverter with Multi Step Speed Function and 2 Analogue Input
  • Advanced Intelligent Fault Diagnosis HD2000 Series Low Voltage Inverter with Multi Step Speed Function and 2 Analogue Input
  • Advanced Intelligent Fault Diagnosis HD2000 Series Low Voltage Inverter with Multi Step Speed Function and 2 Analogue Input
  • Advanced Intelligent Fault Diagnosis HD2000 Series Low Voltage Inverter with Multi Step Speed Function and 2 Analogue Input
  • Advanced Intelligent Fault Diagnosis HD2000 Series Low Voltage Inverter with Multi Step Speed Function and 2 Analogue Input
Lugar de origem porcelana
Marca COENG
Certificação CE
Número do modelo HD2000-C-10-19
Quantidade de ordem mínima 1
Detalhes da embalagem caixa de madeira
Tempo de entrega dias 10-30working
Termos de pagamento L/C, T/T, Western Union
Habilidade da fonte 20000SETS/YEAR

Contacte-me para amostras grátis e vales.

Whatsapp:0086 18588475571

Wechat: 0086 18588475571

Skype: sales10@aixton.com

Se você tem algum interesse, nós fornecemos a ajuda online de 24 horas.

x
Detalhes do produto
Teclado LED/LCD Potência nominal 0.4-750KW
OutType Triplicar-se Função especial Multi velocidade da etapa
Método de arrefecimento Refrigeração por ar ou líquido Voltagem de saída 3 fases 0-1000 V
Entradas análogas 2 Relais 2 relés
Destacar

Inversor de velocidade multipasso

,

2 Inversor de entrada analógica

,

Inversor de baixa tensão
Deixe um recado
Descrição de produto

Projetos de engenharia confiáveis

• Sistemas de controlo e de energia altamente redundantes
• Prolongamento da vida útil das peças de dissipação de calor de desgaste rápido
• Radiador inovador de alta capacidade térmica para suportar cargas de impacto fortes
• Cabos de fibra óptica utilizados para sistemas de controlo e unidades de alimentação para resistência a interferências

• Isolamento dos canais de dissipação de calor dos componentes internos para proteger os componentes e melhor adaptá-los ao ambiente



Projeto modular para fácil manutenção

• Fácil manutenção, não sendo necessária nenhuma ferramenta especial
• Permitir a manutenção de todos os módulos a partir da frente
• Sistema inteligente de diagnóstico de falhas para localizar as falhas rapidamente



Alta adaptabilidade

• Sistema mono/multipropulsão sob a forma de unidades/cabinetes com dois/quatro quadrantes
• Unidades de retificação abrangentes: Unidade de retificação básica/inteligente/PWM
• Forte adaptabilidade da rede, suportando uma ampla gama de entradas da rede
• Função normal em condições mecânicas da classe 3M5 da IEC 60721
• Design mecânico preciso para maior capacidade antissísmica



Protocolos de comunicação personalizáveis

• Incluindo profibus-DP, CANopen, profinet IO, modbus RTU, modbus TCP, etherCAT, etherNet/ IP, controlNet e deviceNet, etc.
• software de depuração rápida de fundo hopeInsight, incluindo configurações de parâmetros de lote, download de dados de falha e análise de forma de onda, osciloscópio de alta velocidade e edição



Ferramentas ricas para interação homem-máquina

• Painel de teclado LCD configurável com suporte a parâmetros de configuração e exibição de informações do sistema
• Apoio à ligação ao hopeInsight via PC para registo e diagnóstico de falhas inteligentes

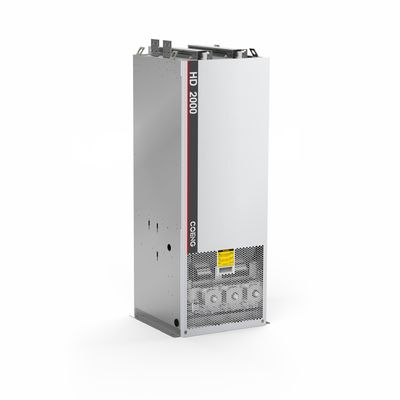

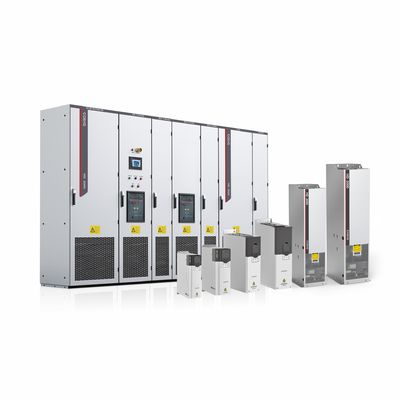

Inversor de baixa tensão da série HD2000 com função de velocidade de vários passos e 2 entradas analógicas 0Inversor de baixa tensão da série HD2000 com função de velocidade de vários passos e 2 entradas analógicas 1

Parâmetros principais



Modelo Inversor de engenharia de baixa tensão da série HD2000 ((resfriado a líquido)
Rectificador básico Voltagem de entrada 4328 V 480 V,6500V ∼ 690V
Frequência de entrada (50 Hz/60 Hz) ± 6%
Voltagem de saída Voltagem de entrada * 1,32 (em condições de carga total)
Capacidade de sobrecarga Sobrecarga relativa a 150% da corrente nominal durante 60 segundos, corrente máxima (Imax), sobrecarga de CC durante 5 segundos, ciclo de funcionamento de 300 segundos
Eficiência operacional ≥ 99% Eficiência
Eunções de protecção Funções de protecção: protecção contra o sobreaquecimento, protecção contra arranque suave, bloqueio
proteção, e muito mais.
Rectificador inteligente Voltagem de entrada 4338 V ~ 480 V,6: 500 V ~ 690 V
Frequência de entrada 47 ~ 63 Hz
Voltagem de saída Voltagem de entrada * 1,3 (em condições de carga total)
Capacidade de sobrecarga Sobrecarga relativa a 150% da corrente nominal durante 60 segundos, corrente máxima (Imax), sobrecarga de CC durante 5 segundos, ciclo de funcionamento de 300 segundos
Eficiência operacional ≥ 98,5% Eficiência
Funções de protecção Funções de proteção: proteção contra sobreaquecimento, proteção contra sobrecorrência, proteção contra passagem de IGBT e muito mais
Rectificador PWM Voltagem de entrada 4328 V~480 V,6500 V a 690 V,9A: 130 V.
Frequência de entrada 47 ~ 63 Hz
Voltagem de saída Voltagem de entrada * 1,5 (em condições nominais)
Capacidade de sobrecarga Sobrecarga relativa a 150% da corrente nominal durante 60 segundos, corrente máxima (Imax), sobrecarga de CC durante 5 segundos, ciclo de funcionamento de 300 segundos
Eficiência operacional ≥ 98% de eficiência (incluindo a unidade de filtragem LCL)
Fator de potência Ajustável (configuração de fábrica em 1)
Funções de protecção Funções de proteção: proteção contra sobreaquecimento, proteção contra sobrecorrência, proteção contra sobrecarga, proteção contra passagem de IGBT e muito mais.
Inversão Voltagem nominal de entrada 4420 Vdc 780 Vdc,6550 Vdc 1100 Vdc,9488 Vdc 2200 Vdc
A:1488Vdc~2200Vdc
Voltagem de saída 0 ~ Tensão de entrada AC do retificador
Frequência de saída 0 ~ 500 Hz
Faixa de velocidade V/F:1:50 OLVC:100 CLVC:1:1000
Estabilidade de velocidade OLVC:00,2% CLVC:0.01%
Fluctuação da velocidade OLVC:00,2% CLVC:00,1%
Torque de arranque OLVC:150% ((0,5 Hz) CLVC:200% ((0 Hz)
Regulação do binário V/F: OLVC não suportado:CLVC suportado: suportado
Precisão do binário OLVC:5% CLVC:5%
Tempo de resposta do binário OLVC: 5 ms CLVC: 5 ms
Tempo de resposta de velocidade O número de veículos deve ser igual ou superior a:
Equivalente de queda de velocidade dinâmica OLVC:00,5%*s CLVC:00,3%*s
Condições ambientais Temperatura -15°C ~ +40°C Sem desratização, aplica-se uma desratização de +40°C ~ +55°C
Humidade 5% ~ 95% de condensamento de Mon
Altitude ≤ 4000m, aplica-se a desratização entre 2000m e 4000m
Dados mecânicos Desempenho antivibração Conforme a norma IEC 60721-3-3:2002
Nível de protecção IP00 / IP20 / IP40
Nível de segurança Conforme a norma UL 508C-2004
Método de arrefecimento Refrigerados a líquido

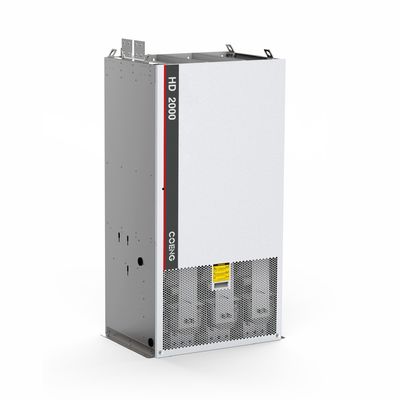

Inversor de baixa tensão da série HD2000 com função de velocidade de vários passos e 2 entradas analógicas 2

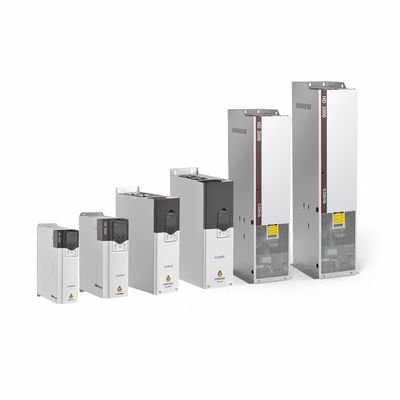

Inversor de baixa tensão da série HD2000 com função de velocidade de vários passos e 2 entradas analógicas 3
