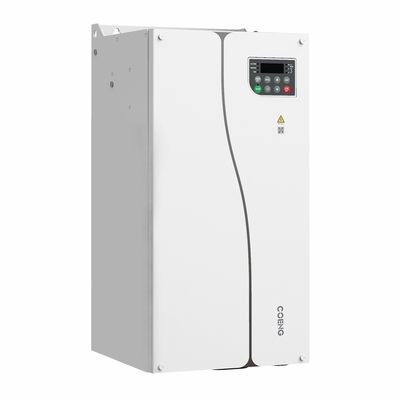

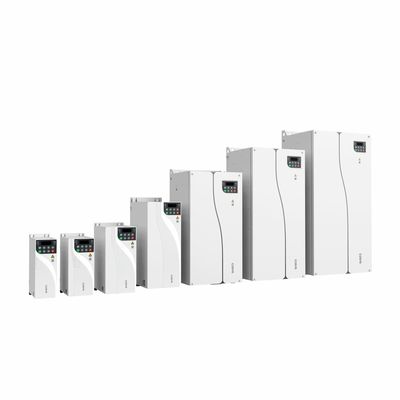

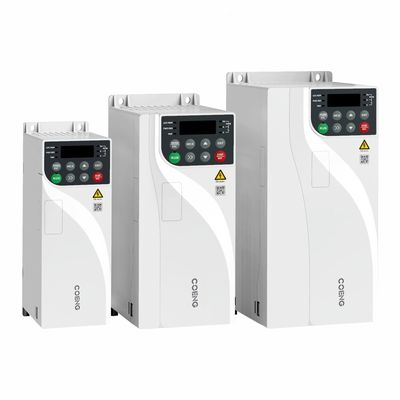

Inversor de motor assíncrono de controlo principal da série HV350 com unidade de travagem integrada padrão

  • Master Control Asynchronous Motor HV350 Series Inverter with Standard Built-in Braking Unit
  • Master Control Asynchronous Motor HV350 Series Inverter with Standard Built-in Braking Unit
  • Master Control Asynchronous Motor HV350 Series Inverter with Standard Built-in Braking Unit
Lugar de origem porcelana
Marca COENG
Certificação CE
Número do modelo HV350
Quantidade de ordem mínima 1
Detalhes da embalagem Caixa, caixa da madeira compensada
Tempo de entrega 10-30 dias úteis
Termos de pagamento L/C, T/T, Western Union
Habilidade da fonte 20000SETS/YEAR

Contacte-me para amostras grátis e vales.

Whatsapp:0086 18588475571

Wechat: 0086 18588475571

Skype: sales10@aixton.com

Se você tem algum interesse, nós fornecemos a ajuda online de 24 horas.

x
Detalhes do produto
Voltagem de entrada Voltagem de entrada: 380V (-15%) a 480V (+10%) Fase: Trifase Frequência de energia de entrada 50 Hz/60 Hz ± 5%
Voltagem de saída 0V~Voltagem de entrada Frequência de saída 0 ¢ 600 Hz
Tipo de motor de comando principal Motor assíncrono Intervalo de velocidade do comando principal 1:10 V/F; 1:100 OLVC; 1:1000 CLVC
Modo de controlo principal V/F, OLVC ((Controlo de vetores em circuito aberto), CLVC ((Controlo de vetores em circuito fechado)
Destacar

Inversor de motor assíncrono de controlo principal

,

Inversor de motor assíncrono da série HV350
Deixe um recado
Descrição de produto

O inversor da série HV350 é um inversor vetorial de uso geral recém-desenvolvido pela Hopewind Electric.Sobre os princípios de concepção de abundantes funções de software, melhor desempenho e maior fiabilidade, este inversor apresenta um volume menor com maior expansão, mais funções de comunicação e operação mais fácil.



PerformanceCaracterísticas

Alta confiabilidade

• Inovador conduto de ar independente,proteger o inversor contra poeiras e outros materiais
• Aplicação de um software de simulação térmica eficiente e preciso
• Adopção de testes térmicos avançados, tecnologia e equipamento de validação
• Procedimento rigoroso de ensaio de carga total e sobrecarga
• Todos os produtos passam pelo ensaio de envelhecimento por carga a altas temperaturas antes de serem utilizados
• Processo de pulverização automática de tinta a três cores



Alta adaptabilidade



• Ampla gama de tensões, trifásicas 380V ~ 480V
• Filtro C3 incorporado
• Design de ligação à terra EMC simples e fácil de usar
• Design em forma de livro com um volume 40% menor do que os modelos tradicionais
• Apoio à instalação lado a lado de vários inversores



Desempenho excepcional



• Apoio ao controlo do accionamento de motores assíncronos trifásicos
• Suporte ao controlo V/F, controlo de vetores em circuito aberto
• Funções completas de ajuste automático do motor, incluindo ajuste automático dinâmico, estático e estático+dinâmico



Várias funções de expansão



• Cartões de expansão de terminais de E/S opcionais
• Suporte para Profibus-DP, Profinet IO, CANopen, Modbus TCP/IP, Ethercat, EtherNet/IP e outras comunicações de bus



Facilidade de utilização específica do sector



• Os modelos de 22 kW e inferiores são equipados com uma unidade de travagem embutida em série, enquanto os modelos de 30 kW a 560 kW com uma unidade de travagem opcional
• Suporte ao controlo PID dos processos que pode ser aplicado no controlo da temperatura constante, controlo da pressão constante e controlo da tensão
• Função de apoio à oscilação que pode ser aplicada nas indústrias de fibras e têxteis
• Suporte de profundidade PWM aleatória para reduzir o ruído do motor
• Suporte V/F Suporte de meios de separação V/F e modos de separação completa



Autônomo de depuração rápida



• Suporte de software de fundo para depuração rápida
• Suporte a registos de eventos e registos de falhas



Ponto Descrição das especificações e dados técnicos
Potência de entrada/saída Voltagem de entrada Voltagem de entrada: 380V (-15%) a 480V (+10%) Fase: Trifase
Frequência de potência de entrada 50 Hz/60 Hz ± 5%
Desequilíbrio da tensão de entrada ≤ 3%
Voltagem de saída 0V~Voltagem de entrada
Frequência de saída 0 ¢ 600 Hz
Desempenho do controlo principal Tipo de motor Motor assíncrono
Modo de controlo V/F, OLVC ((Controlo do vetor em circuito aberto)
Faixa de velocidade 1Capacidade de produção:
Torque de arranque OLVC: 150% ((0,25Hz)
Precisão do binário ± 5% (OLVC, acima de 5 Hz)
Força de torque ≤ ± 5%, no modo de controlo vectorial
Estabilidade de velocidade OLVC, 0,2%
Resposta do binário ≤ 5 ms, no modo de controlo vectorial
Tempo de aceleração/desaceleração 0.0s~3200.0s; 0.0min~3200.0min
Aumentar o binário 00,0% a 30,0%
Capacidade de sobrecarga Tipo G: 150% 1min/5min; 180%10s/5min; tipo P: 110% 1min/5min; 150% 10s/5min
Curva V/F Tipo de linha reta, tipo de vários pontos, modo de separação parcial V/F, modo de separação completa V/F
Resolução da frequência de entrada Configuração digital: 0,01 Hz, configuração analógica: frequência máxima × 0,025%
Funções principais Curva de aceleração/desaceleração Linha reta e curva S
Simples PLC, controlo multi-velocidade 16 segmentos de velocidade suportados através de terminais de controlo
Regulação automática da tensão (AVR) Manter automaticamente a tensão de saída constante quando a tensão da rede varia dentro de um certo intervalo
Controle de comprimento fixo Controle com comprimento dado
PID integrado Forma facilmente um sistema de controlo de circuito fechado
Comutação multi-motor Troca entre dois grupos de parâmetros do motor para controlar os dois motores
E/S virtual 8 grupos de VDI/VDO virtuais, 3 grupos de IA como DI, permitindo um controlo lógico simples
Controle de estacionamento de sobrevoltagem/supercorrente Limitação automática da corrente e da tensão durante o funcionamento, que impede que o inversor acerte devido a frequentes sobrecorrentes ou sobrevoltas
Reiniciar após falha de energia Após falha de energia e restauração, o inversor espera por um tempo definido antes de funcionar automaticamente
Limitação de corrente rápida Evitar falhas frequentes de sobrecorrente no inversor
Potência de entrada/saída Método de fixação da frequência teclado; terminal para cima/para baixo; multi-referência; referência de pulso; comunicação
Terminadores de entrada analógicos AI1; AI2: 0V~10V/ 0 (4) mA~20 mA
Terminadores de entrada digital DI1-DI5, 5 terminais de entrada digital programáveis com isolamento óptico, compatíveis com ambos
entradas de afundamento/abastecimento.
O DI5 suporta entrada de pulso de alta velocidade com uma frequência de entrada máxima de 100 kHz.
Terminal de saída digital Saída com colector aberto; faixa de tensão de saída: 0V~24V; capacidade de carga de corrente: 50mA.
DO1 suporta saída de pulso de alta velocidade com uma frequência de saída máxima de 100 kHz.
Aparelhos de saída analógicos 1 canal 0V ~ 10V/0(4) mA ~ 20mA
Saída do relé Contacto de 1 canal, formulário C, NO+NC
Comunicação Protocolos de comunicação Modbus RTU (configuração padrão); Profibus-DP; Profinet IO; CANopen; Modbus TCP/IP; Ethercat; EtherNet/IP (configuração opcional)
Requisitos ambientais Altitude ≤ 1000m: não é necessário desclassificar
1000~3000m: diminuição da corrente de 1% por 100m
Temperatura ambiente -25°C+40°C (Funcionamento com desratização permitida entre 40~55)
Humidade 15% ~ 95%, sem condensação
Vibração 3M3, IEC60721-3-3
Temperatura de armazenamento -40°C~+70°C
Local de instalação Interior, sem luz solar direta, livre de gases inflamáveis, corrosivos, líquidos e partículas condutoras.
Acessórios opcionais Cartões de expansão de comunicações, cartões de expansão de terminais de E/S
Proteção Proteção contra curto-circuito, sobrecorrência, sobrecarga, sobrevoltagem, subvoltagem, perda de fase, sobre temperatura, falhas externas, etc.
Método de instalação Instalados num armário
Classificação de protecção Proteção IP20
Método de arrefecimento Refrigeração por ar




Inversor de motor assíncrono de controlo principal da série HV350 com unidade de travagem integrada padrão 0

Inversor de motor assíncrono de controlo principal da série HV350 com unidade de travagem integrada padrão 1Inversor de motor assíncrono de controlo principal da série HV350 com unidade de travagem integrada padrão 2Inversor de motor assíncrono de controlo principal da série HV350 com unidade de travagem integrada padrão 3
