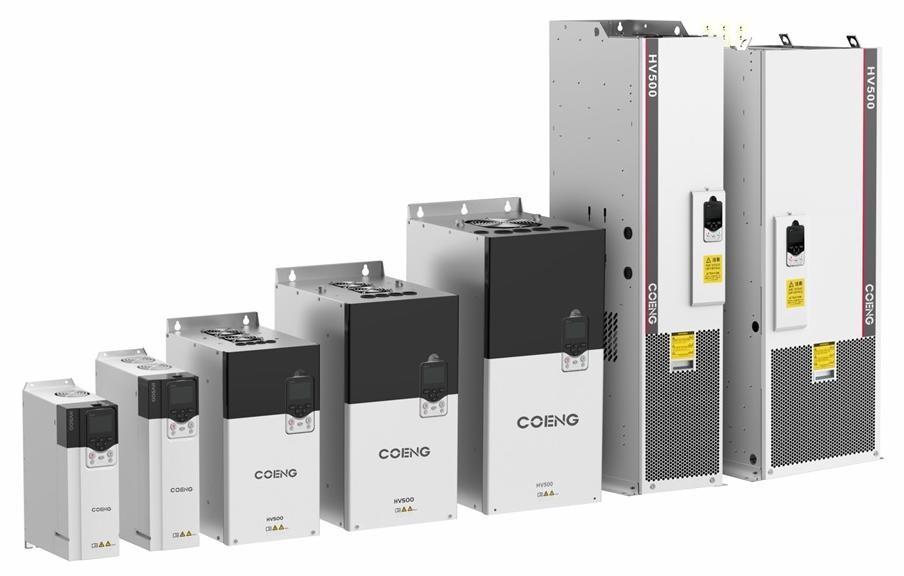

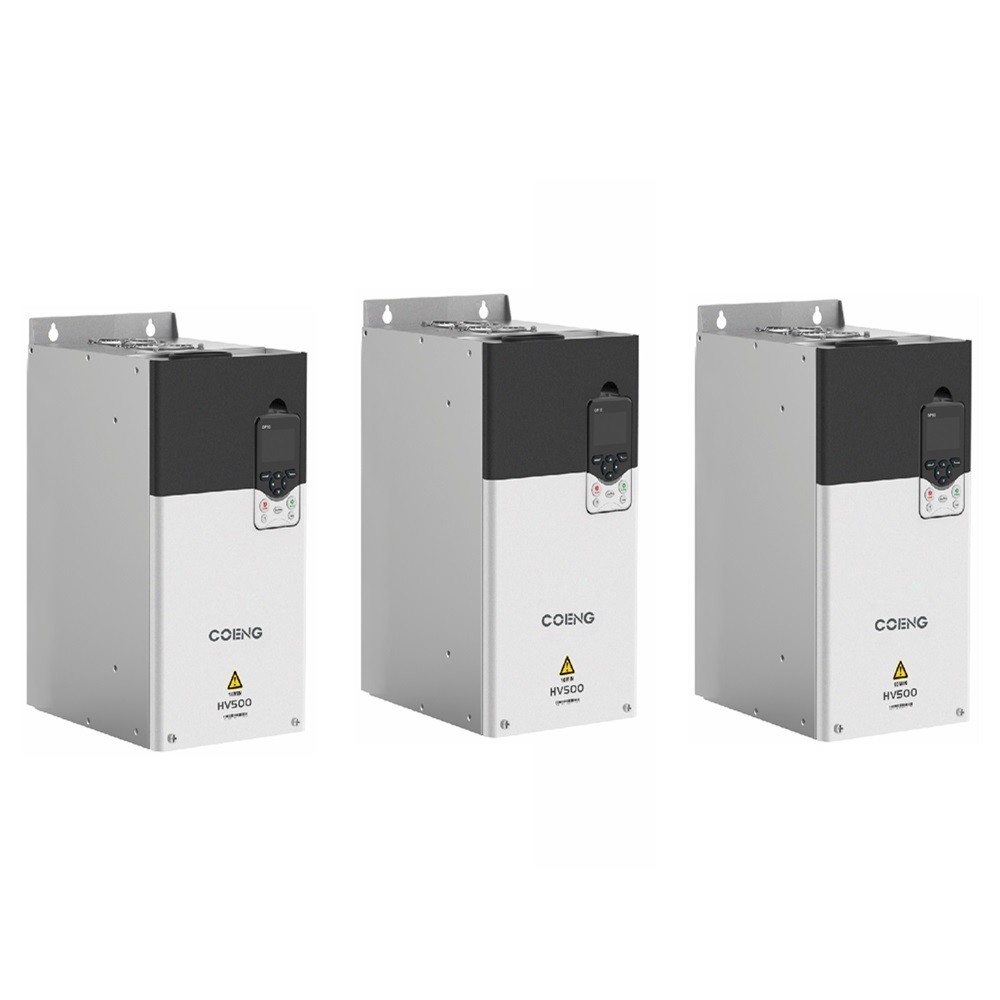

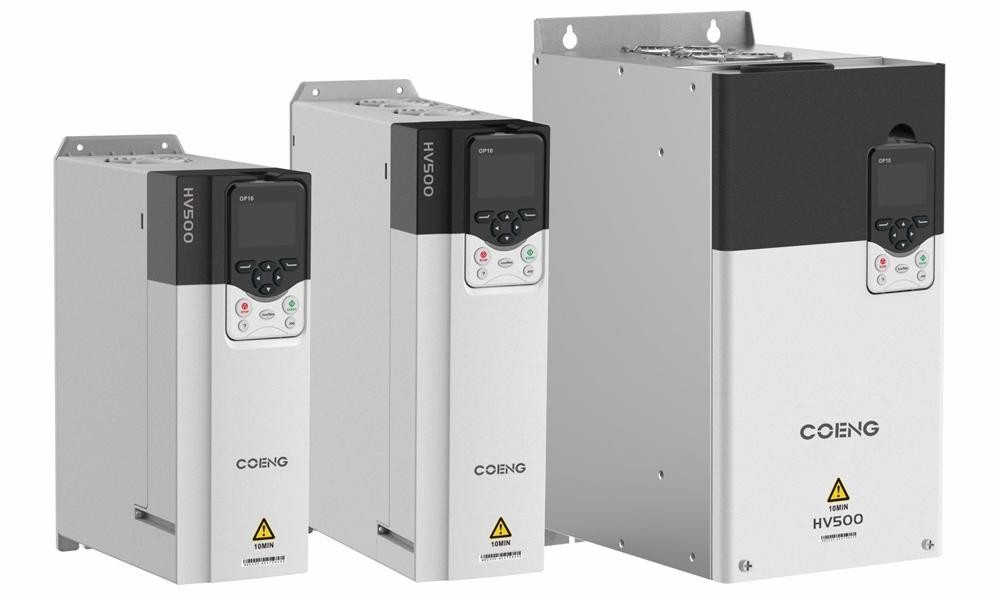

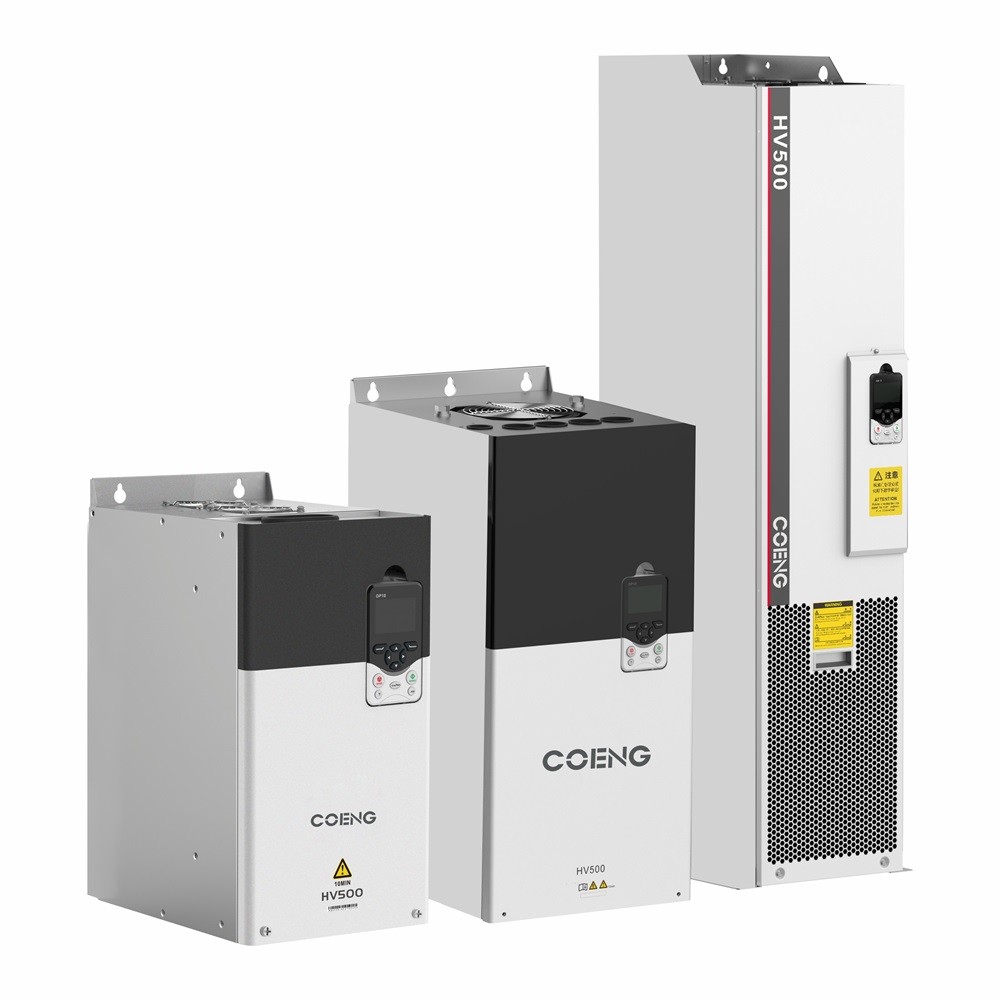

Inverter de baixa ruído e alta eficiência HV500 para sistemas de energia sustentável
| Lugar de origem | porcelana |
|---|---|
| Marca | COENG |
| Certificação | CE, IEC |
| Número do modelo | HV500-8 |
| Quantidade de ordem mínima | 1 |
| Detalhes da embalagem | caixa de madeira |
| Tempo de entrega | dias 10-30working |
| Termos de pagamento | L/C, T/T |
| Habilidade da fonte | 20000SETS/YEAR |
Contacte-me para amostras grátis e vales.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Se você tem algum interesse, nós fornecemos a ajuda online de 24 horas.
xDetalhes do produto
| Tipo de motor | Motor assíncrono, motor síncrono | Método de controlo | V/F, OLVC (Controlo de vetores em circuito aberto), CLVC (Controlo de vetores em circuito fechado) |
|---|---|---|---|
| Tempo de aceleração e de desaceleração | 0.0s~3200.0s, 0.0min~3200.0min | Torque do começo | VF: 100% (0,5 Hz), OLVC: 150% (0,5 Hz), CLVC: 180% (0 Hz) |
| Precisão de regulação da velocidade | OLVC 0,2%, CLVC 0,01% | OEM | - Sim, sim. |
| Output UOut | 0V-Input Uin | Frequência de saída | 0 Hz a 500 Hz |
| Destacar | Inversor de sistemas de energia sustentáveis,Inversor de alta eficiência,Inverter de baixo ruído |
||
Descrição de produto
Características de desempenho
Software de depuração rápida de back-end
Potente e fácil de usar, com funções como configuração de parâmetros, osciloscópio em tempo real, registo de falhas, registo de eventos, etc.
Excelente desempenho
Suspensão a velocidade zero;
Resposta de binário de 1 a 3 ms;
A redução de velocidade dinâmica extremamente baixa e o equivalente da redução de velocidade dinâmica;
Excelente robustez;
Identificação exacta do modelo do motor em linha/fora da linha.
Diversas necessidades satisfeitas
Painel LCD padrão para melhorar a experiência do utilizador;
Função de controlo mestre-escravo;
Cartão de comunicação expansível, cartão de disco de codificação, cartão de detecção de tensão.
Facilidade de utilização
Suporte de potência de entrada externa de corrente contínua de 24 V;
É possível utilizar uma unidade de travagem integrada para poupar o controlo da instalação;
Projeto de estilo livro para suportar a instalação lado a lado sem problemas.
Universalidade
Várias certificações internacionais aprovadas, em conformidade com as directivas RoHS;
Suporte ao controlo V/F, OLVC e CLVC;
Vários protocolos de comunicação suportados;
Motores síncronos assíncronos e de ímã permanente suportados.
Durabilidade
Nível de vibração mecânica 3M3;
Projeto independente dos ductos de ar;
Revestimento conformado, pulverização automática;
Modelo integrado de temperatura dinâmica de junção para facilitar a aplicação da segurança do produto.
Parâmetros principais
| Modelo | HV500 Inversor de Engenharia de Baixa Tensão de Dispositivo Único | |
| iInput/output Potência |
Input Uin | 200V (-15%) ~ 240V (+10%) 3Fase, 380V (-15%) ~ 480V (+10%) 3Fase, |
| 500V (-15%) ~ 690V (+10%) 3Fase | ||
| Frequência de entrada | 50 Hz/60 Hz ± 5% | |
| Grau de desequilíbrio de Uin | ≤ 3% | |
| Output UOut | 0V~Input Uin | |
| Frequência de saída | 0 Hz a 500 Hz | |
| Faixa de potência | 2.2kW~560kW | |
| Controle Desempenho |
Tipo de motor | Asíncrono / síncrono |
| Método de controlo | V/F, OLVC (controle de vetores em circuito aberto), CLVC (controle de vetores em circuito fechado) | |
| Intervalo de regulação da velocidade | 1:10 V/F, 1:100 OLVC, 1:1000 CLVC | |
| Torque de arranque | VF: 100% (0,5Hz), OLVC: 150% (0,5Hz), CLVC: 180% (0Hz) | |
| Precisão do binário | ≤ 5%, Controle de vetores | |
| Pulsação do binário | ≤ 5%, Controle de vetores | |
| Precisão de regulação da velocidade | OLVC 0,2%, CLVC 0,01% | |
| Resposta de binário | < 5 ms, controlo do vetor | |
| Redução dinâmica da velocidade | OLVC < 0,5%*s, CLVC < 0,3%*s | |
| Tempo de aceleração e de desaceleração | 0.0s~3200.0s, 0.0min~3200.0min | |
| Elevação de torque | 00,0% a 30,0% | |
| Sobrecarga | Aplicação de carga pesada 150% 1min/5min, aplicação de carga leve 110% 1min/5min | |
| Curva V/F | Múltiplos modos: curva V/F linear, 5 tipos de modo de curva característica de redução de binário (2.0 potência, 1.8 potência, 1.6 potência, 1.4 potência, 1.2 potência), curva VF definida pelo usuário | |
| Precisão da frequência de entrada | Digital: 0,01Hz, analógico: 0,01Hz | |
| Controle Desempenho |
Curva de aceleração e de desaceleração | Direita, curva S |
| Função de velocidades múltiplas | Funcionamento através de terminais de controlo de 16 velocidades | |
| Ajuste automático de tensão (AVR) | Manter a tensão de saída constante automaticamente quando a tensão da rede muda dentro de um certo intervalo | |
| Duração fixa | Controle de comprimento definido e fixo | |
| PID integrado | Pode ser facilmente construído sistema de controle de circuito fechado | |
| Função de encenação | Bloco de função livre | |
| iInput/output | Frequência definida | Técnico em teclado, terminais para cima/abaixo, operação de velocidades múltiplas, pulsação de terminais, com |
| Potência | ||
| Terminais de entrada analógicos | AI1: 0V~10V/-10V~10V, AI2: 0V~10V/0(4) mA~20mA | |
| Terminais de entrada digital | DI1-DI6, 6 terminais de entrada digital programáveis, isolamento por optoacoplamento, compatível com entrada de descarga/fonte | |
| Terminais de entrada/saída digitais | DIO1: saída de pulso rápido, entrada/saída normal; DIO2: entrada de pulso rápido, entrada/saída normal | |
| Terminais de saída analógicos | 2 cordas 0V~10V/0 (4) mA~20mA | |
| Saída do relé | 2Tipos de contato de cordas FormulárioC | |
| Detecção da temperatura do motor | Suporte PT100/PT1000/KTY84 | |
| Interface STO | Função de desligamento de binário seguro SIL3/PLe | |
| Com | Protocolo | Modbus RTU (padrão), Profibus,CANopen,profinet,Devicenet,ControlNet |
| Profinet,Devicenet,ControlNet | ||
| t | ||
| Meio Ambiente | Altitude | Sem operação de desativação Dentro de 2000 m de altitude; 2000 m ~ 4000 m, cada levantamento de 100 m, desativação de 1% (atual) |
| Temperatura de operação | -25°C~+40°C (40°C~55°C Deratamento) | |
| Humidade | 15% a 95%, sem condensação | |
| Vibração | 3M3, IEC60721-3-3 | |
| Temperatura de armazenamento | -40°C~+70°C | |
| Local da operação | No interior, sem luz solar direta, sem gases inflamáveis e corrosivos, líquidos e partículas condutoras | |
| Acessórios | Cartão de codificação, cartão de expansão de comunicação, cartão de detecção de tensão | |
| Função de protecção | Curto-circuito, sobre corrente, sobrecarga, sobre tensão, sob tensão, perda de fase, sobre temperatura, falha externa, etc. | |
| Eficiência | 5.5kW~22kW: ≥93%; acima de 30kW: ≥95% | |
| Método de instalação | Armário | |
| Grau de protecção | Proteção IP20 | |
| Refrigeração | Refrigeração por ar forçado | |
Características fundamentais
Opções avançadas de controlo
O inversor suporta vários métodos de controle, incluindo V/F, OLVC e CLVC, permitindo que os usuários selecionem o modo mais adequado para sua aplicação específica.Esta flexibilidade garante que o inversor satisfaça os requisitos operacionais em diferentes cenários.
Software de depuração rápida
Equipado com um software fácil de usar, a série HV500 oferece recursos poderosos para configuração de parâmetros, monitoramento em tempo real, registro de falhas e registro de eventos.Isto simplifica o processo de instalação e melhora a experiência do utilizador.
Alto desempenho
Com tempos de resposta ao binário rápidos (1-3 ms) e excelente desempenho dinâmico, o inversor minimiza a queda de velocidade e mantém a estabilidade durante o funcionamento.A sua capacidade de identificar com precisão os modelos de motor garante um desempenho óptimo em condições variadas.
Durabilidade e Confiabilidade
Projetado com um sistema de dutos de ar independente e revestimento conformal, o inversor é construído para resistir a vibrações mecânicas e desafios ambientais.Cumprem as normas internacionais de durabilidade e passaram por várias certificações, assegurando a conformidade com as regulamentações do sector.
Design amigável ao usuário
O painel LCD padrão melhora a interface do usuário, tornando mais fácil operar e monitorar o inversor.poupando espaço valioso nos armários de controlo.
Ampla faixa de tensão
A série HV500 é capaz de operar em uma ampla faixa de tensão de entrada (de 200V a 690V), tornando-a adequada para vários ambientes de instalação e requisitos de energia.
