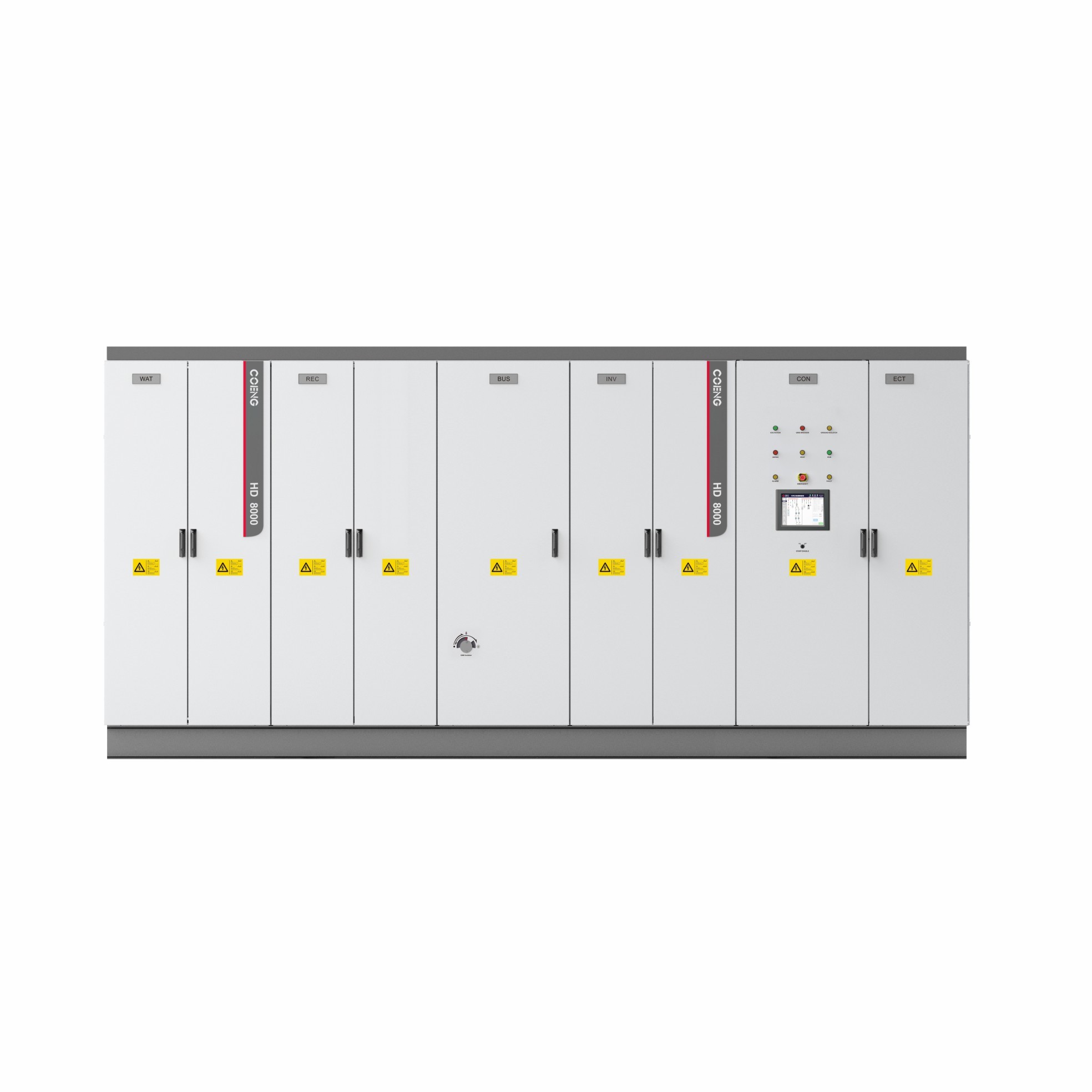

HD8000 VFD Drive Intelligent Control para máquinas e transportadores industriais

PerformanceCaracterísticas

Projetos de engenharia confiáveis

• Tecnologias de pré-julgamento de falhas IGCT e proteção de braço de ponte
• Projeto de redundância e tolerância a erros para componentes chave
• Utilização de aparelhos de alimentação de contacto de pressão de dois lados
• Protecção IP54 e resistência à corrosão C4-M

Projeto modular para fácil manutenção

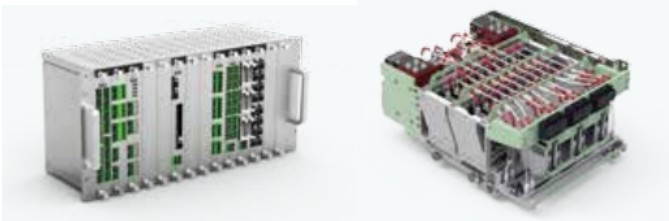

• Projeto modular dos componentes-chave
• Sistema inteligente de diagnóstico de falhas para localização rápida de falhas
• Com apenas 15 minutos necessários para montagem/desmontagem do módulo de fase

Excelente desempenho de controlo

• Capacidade de operação em quatro quadrantes
• Apoio a vários tipos de motores
• Resposta rápida ao binário dinâmico e supressão das vibrações de torção
• Modulação síncrona segmentada dos motores
• Modulação de largura de pulso de eliminação harmônica seletiva (SHEPWM)

Alta adaptabilidade

• Configuração de tração monomotor/multimotor
• Projeto em alta altitude: não é necessário deslocar a uma altitude inferior a 2 000 m
• Projeto de adaptabilidade da rede, permitindo que o sistema se adapte ao desequilíbrio da rede, aos harmônicos da rede, às vibrações da frequência da rede, às quedas transitórias da tensão da rede e ao aumento da tensão alta/baixa através de uma rede de energia elétrica.

Protocolos de comunicação e software de comissionamento

• Apoio a protocolos de comunicação personalizáveis através de módulos opcionais
• Sistema de monitorização robusto para monitorização em tempo real de dados internos, formas de onda e outras informações
• hopeInsight Background Software de comissionamento rápido

Tecnologias líderes a nível internacional

• A High-Power IGCT AC-DC-AC Variable Frequency Speed Regulating Device" and "Key Technologies and Applications of Variable Frequency Speed Regulating System" passed the scientific and technological achievement appraisal and the result is internationally advanced, com algumas tecnologias avaliadas como líderes internacionais

Parâmetros técnicos do conversor VFD de projeto modular:

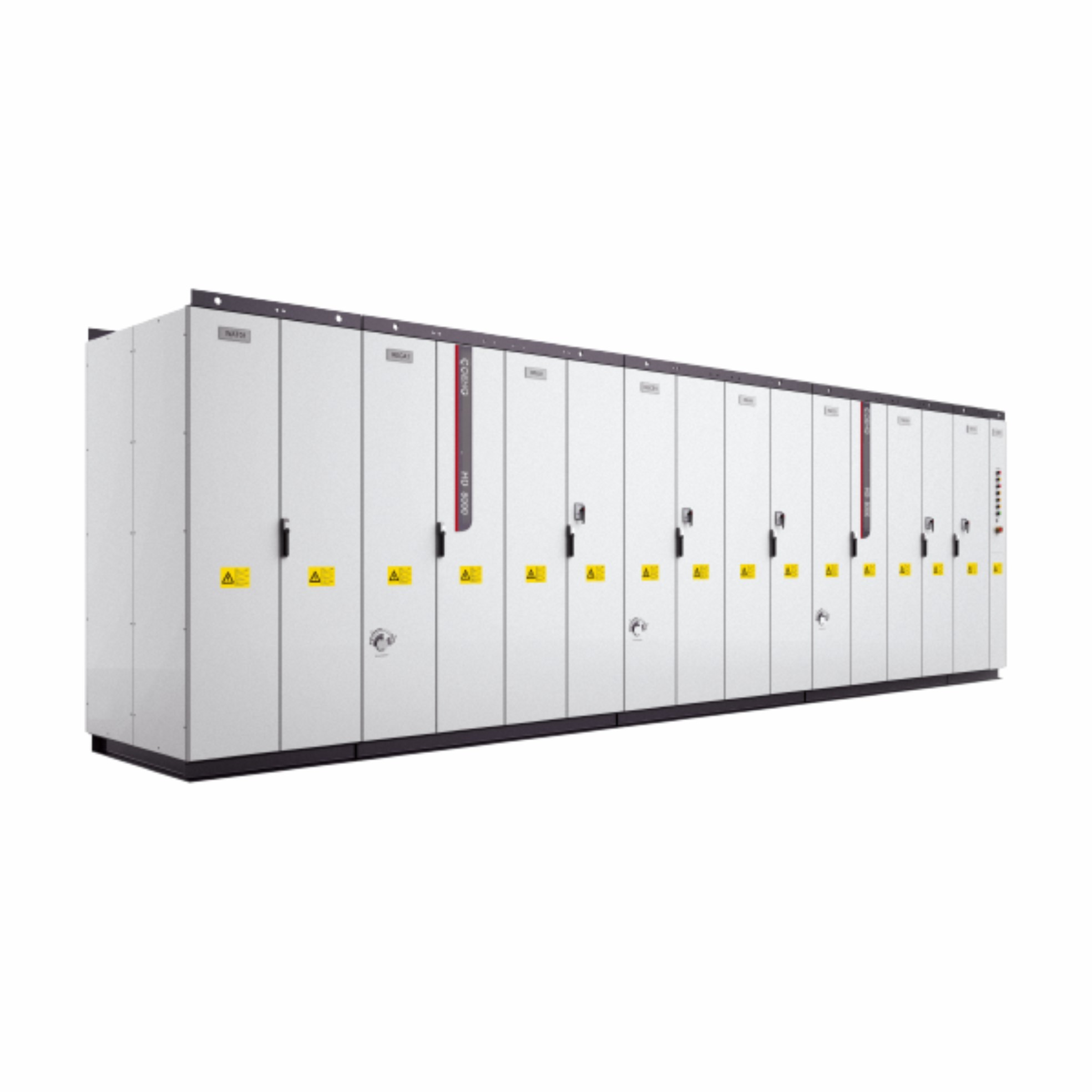

Acionamento de engenharia de tensão média da série HD8000: eficiência de alimentação para exigentes indústrias

Visão geral do produto

A unidade de engenharia de tensão média da série HD8000 é um sistema de acionamento modular de alto desempenho projetado para aplicações industriais pesadas que exigem fornecimento de energia robusto e controle preciso.Projetado com uma topologia AC-DC-AC avançada, suporta configurações de unidade única e multi- unidade, incluindo arquiteturas de ônibus DC compartilhadas, tornando-o ideal para indústrias como metalurgia, petróleo e gás, mineração e transporte ferroviário.Com uma capacidade máxima de uma unidade única de 102 MVA, o accionador pode suportar uma ampla gama de tensões (1900V a 10kV de entrada na parte da rede; 660V a 3300V de saída na parte do motor),Assegurar a compatibilidade com as normas globais de energia e a integração contínua em diversos ambientes operacionais.

Características fundamentais

Controle de precisão de alta potênciaEquipado com algoritmos de controle de vetor e controle direto de binário (DTC), a série HD8000 fornece regulação precisa de velocidade e binário para motores sob cargas extremas.A sua capacidade de operação em vários quadrantes permite uma eficiente regeneração de energia durante a travagem, reduzindo a dependência de resistências externas.

Refrigeração avançada e durabilidadeCom um sistema de refrigeração a água classificado IP54, a unidade mantém um desempenho ideal em condições adversas, incluindo altas temperaturas ambientais e ambientes empoeirados.O sistema suporta uma sobrecarga contínua a 110% da corrente nominal e sobrecargas de curta duração de até 120% durante 60 segundos., garantindo a fiabilidade nos processos críticos.

Supressão harmónica e estabilidade da gradeUtilizando a retificação de múltiplos pulsos e a tecnologia de retificador PWM ativo, a unidade minimiza a distorção harmônica (THDi < 3%), melhorando a qualidade da energia da rede e a conformidade com as normas IEC 61000-3-12.

Interface intuitiva homem-máquina (HMI)Uma tela sensível ao toque de nível industrial de 15,6 polegadas fornece monitoramento em tempo real de parâmetros operacionais, diagnóstico de falhas e ajustes de configuração.Modelos pré-carregados específicos de aplicação para simplificar a configuração de fluxos de trabalho industriais comuns.

Vantagens únicas

Escalabilidade modularO design modular do acionamento permite a substituição rápida dos componentes e a expansão da capacidade.Minimizar o tempo de inatividade durante a manutenção ou a atualização.

Protocolos abrangentes de segurançaCertificada de acordo com as normas CE, IEC e ATEX, a unidade incorpora mecanismos de proteção de várias camadas, incluindo desligamento de sobrevoltagem / subvoltagem, detecção de perda de fase e alertas de sobrecarga térmica.Um sistema integrado de monitorização do fluxo de água previne falhas de arrefecimento.

Manutenção preditiva inteligenteAlgoritmos de IA incorporados analisam dados históricos e em tempo real para prever o desgaste dos componentes, como a degradação do capacitor ou a vida útil do ventilador, permitindo o planejamento proativo de manutenção.O acesso remoto através de plataformas de nuvem criptografadas facilita a gestão centralizada de ativos distribuídos.
