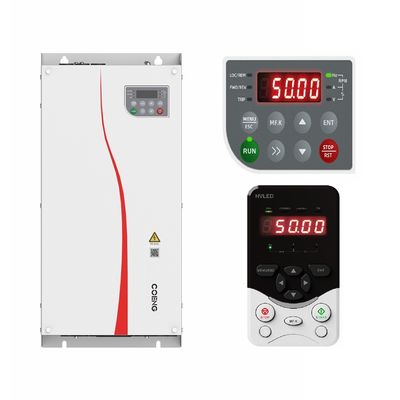

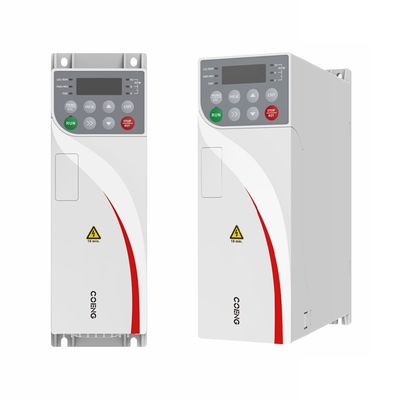

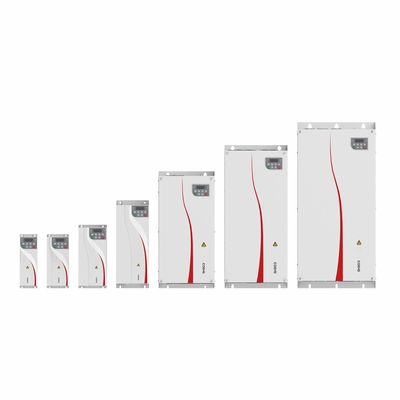

HV510 380-480V VFD de 3 fases para motores assíncronos/PMSM VFD com suporte a operação multi-velocidade de PLC de 16 segmentos

Especificação técnica

Potência
entrada/saída

Voltagem de entrada (Uin)

380V (-15%) - 480V (+10%), trifásico

Potência de entrada
frequência

(50 Hz/60 Hz) ± 5%

Voltagem de entrada
desequilíbrio

≤ 3%

Voltagem de saída

Voltagem de entrada 0V

Frequência de saída

0 Hz-1500 Hz

Controle
Desempenho

Tipo de motor

Motor assíncrono/mágico permanente motor síncrono

Modo de controlo

V/F, OLVC (controle do vetor de circuito aberto), CLVC (controle do vetor de circuito fechado)

Faixa de velocidade

1:10 V/F; 1:100 OLVC; 1:1000 CLVC

Torque de arranque

VF: 100% (0,5Hz); OLVC: 150% (0,5Hz); CLVC: 200% (0Hz)

Precisão do binário

≤ ± 5%, no modo de controlo do vetor

Pulsação do binário

≤ ± 5%, no modo de controlo do vetor

Estabilidade de velocidade

OLVC: 0,2%; CLVC: 0,1%

Resposta do binário

≤ 5 ms, no modo de controlo do vetor

Aceleração/decel
tempo de produção

0.0s3200.0s; 0,0min3200.0min

Aumentar o binário

00,0% a 30,0%

Capacidade de sobrecarga

Modelo G: 150% 1min/5min, 180% 3s/5min
Modelo P: 110% 1min/5min, 150% 3s/5min

Curva V/F

Tipo de linha reta, tipo de vários pontos, modo de separação parcial V/F, modo de separação completa V/F

Resolução da frequência de entrada

Configuração digital: 0,01 Hz; configuração analógica: 0,01 Hz

Principal
funções

Curvas de aceleração/desaceleração

Linha reta, curva S

PLC simples, de referência de várias velocidades

16 segmentos de velocidade suportados através de terminais de controlo

Regulação automática da tensão (AVR)

Manter automaticamente a tensão de saída constante quando a tensão da rede varia dentro de um certo intervalo

Controle de comprimento fixo

Controle de comprimento fixo

PID integrado

Forma facilmente um sistema de controlo de circuito fechado

Mudança multi-motor

Com 2 conjuntos de parâmetros do motor, a mudança entre 2 motores pode ser realizada

IO virtual

Com 8 conjuntos de DI/DO virtuais, o controlo lógico simples pode ser realizado

Controle de estacionamento de sobrevoltagem/supercorrente

A corrente e a tensão podem ser limitadas automaticamente durante a operação para evitar viagens frequentes devido a sobrecorrente e sobrevoltagem

Reiniciar após falha de energia

O inversor pode funcionar automaticamente quando ligado novamente após uma falha de energia

Limitador de corrente rápida

As falhas freqüentes de sobrecorrente podem ser evitadas

Introdução e
produção
funções

Modo de referência de frequência

teclado, terminal para cima/para baixo, multi-referência, referência de pulso, comunicação

Terminadores de entrada analógicos

AI1, AI2: 0V-10V/0 (4) mA-20mA

Terminadores de entrada digital

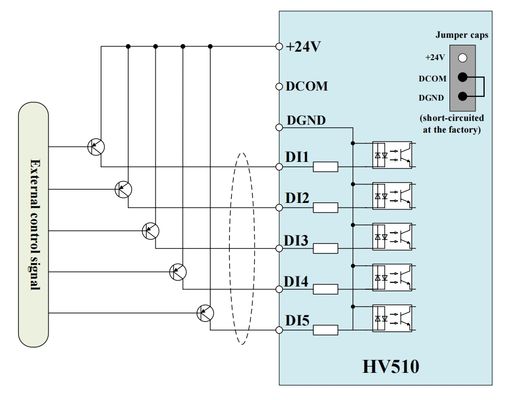

DI1-DI5, 5 terminais de entrada digitais programáveis com isolamento óptico, compatíveis com ambas as entradas.
DI5 suporta entrada de pulso de alta velocidade com uma frequência de entrada máxima de 100 kHz

Terminal de saída digital

Saída com colector aberto; faixa de tensão de saída: 0-24V; capacidade de carga de corrente: 50mA.
DO1 suporta saída de pulso de alta velocidade com uma frequência de saída máxima de 100 kHz.

Aparelhos de saída analógicos

1 canal 0V-10V/0(4) mA-20mA

Saída do relé

Contacto de 1 canal, formulário C, NO+NC

Correspondência
nce

Protocolo de comunicação

Modbus RTU (configuração padrão); Profibus-DP, CANopen, Profinet IO, Modbus TCP/IP, EtherCAT, EtherNet/IP (configuração opcional)

Utilização

Altitude

≤ 1000m: não é necessário desratificar; 1000-3000m: com desratificação de corrente aumentada 1% por 100m

Temperatura ambiente

-25°C-+40°C (permite-se a desativação entre 40°C e 55°C)

Humidade

15%-95%, sem condensação

Vibração

3M3, IEC60721-3-3

Temperatura de armazenamento

-40°C-+70°C

Local de funcionamento

Em ambientes fechados sem luz solar direta, gases inflamáveis e corrosivos, líquidos e partículas condutoras, etc.

Acessórios opcionais

Cartão de codificação, cartão de expansão de comunicação, cartão de expansão IO

Proteção

Proteção contra curto-circuito, sobrecorrência, sobrecarga, sobrevoltagem, subvoltagem, perda de fase, sobre temperatura, falhas externas, etc.

Método de instalação

Instalados num armário

Classificação de protecção

Proteção IP20

Método de arrefecimento

Refrigeração por ar
