1. Visão geral
O processo de produção da laminação a frio inclui, em geral, a preparação da matéria-prima, o endireitamento, o decapagem, a laminação, o desengraçamento, o recozimento (tratamento térmico), o acabamento, etc.A laminação a frio utiliza produtos laminados a quente como matérias-primas, e o fósforo deve ser removido antes da laminação a frio para garantir que a superfície dos produtos laminados a frio esteja limpa.
Como fornecedora dos conversores de frequência de accionamento principal e auxiliar para toda a linha de uma grande empresa de laminagem metalúrgica,cooperamos plenamente com a empresa para realizar a operação pontual e a produção contínua e estável das duas linhas de produção a partir da entrega do produto, instalação e depuração, garantia de produção e formação técnica.
2. esquema de transmissão de conversão de frequência
Os motores de accionamento principal e auxiliar das linhas de produção de aço de 2 secções são accionados por um conversor de frequência de engenharia da série HD2000,e o sistema de controlo de automação e o autocarro de comunicação do conversor de frequência de acionamento adotam a actual tecnologia ProfiNet.

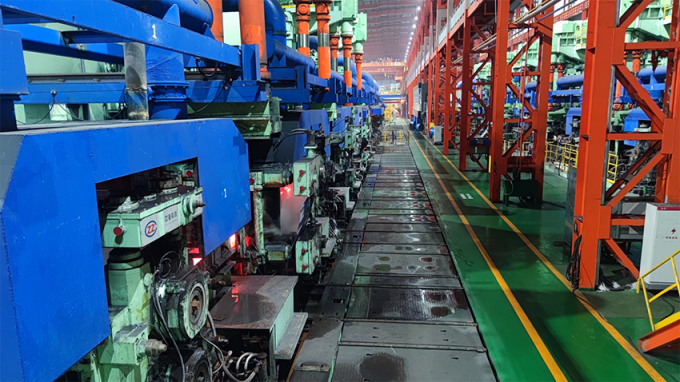

A unidade principal da linha norte do projecto inclui 16 laminadoras principais de 1200 kW-2000 kW e 3 tesouras voadoras;A unidade principal da linha sul inclui 19 laminadoras principais de 800-1500 kW e 3 tesouras voadoras., bem como mais de 200 conjuntos de gabinetes de conversão de frequência, tais como endireitadores e motores auxiliares, com uma capacidade total de conversão de frequência de 228 MW.
Especificamente, é utilizada a unidade de retificação básica de engenharia da série HD2000 (BRU) + unidade de travagem + unidade de propulsão do motor (MDU) + módulo de disco de código.
A unidade de inversor é accionada diretamente pelas maiores unidades de motor de 1,2 MW e 1,4 MW refrigeradas a ar da indústria,e cada motor (ou enrolamento único) pode satisfazer as necessidades de acionamento sem utilizar várias unidades em paralelo.
O inversor adota o esquema de configuração do gabinete, a entrada é configurada com um reator de entrada e a saída não é configurada com um reator de saída.

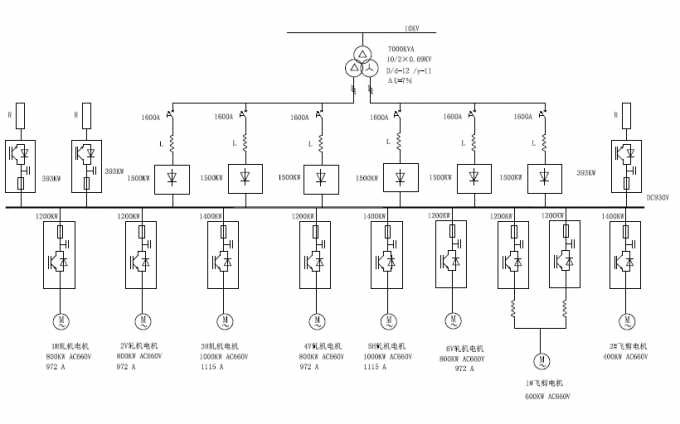

O diagrama de linha única do sistema é o seguinte (um grande número, não todos listados):
