1. Visão geral
Os objetos motrizes do conversor de frequência da plataforma de perfuração são principalmente guinchos, placas giratórias e bombas de lama.
O equipamento de transmissão de conversão de frequência adota geralmente o esquema comum de autocarro de CC. Para o sistema ligado à rede elétrica, a unidade rectificadora pode ser configurada com feedback,e a unidade de travagem centralizada deve ser configurado no autocarro DC se não pode ser feedback.
O guincho da plataforma de perfuração tem características de carga semelhantes às da aplicação de elevação, o que exige que o inversor tenha controlo do vetor de circuito aberto/fechado, grande binário de partida,Função de flutuação a velocidade zero, e para a plataforma de poço profundo, pode envolver um comando sincrono de mestre e de escravos múltiplos.
A plataforma giratória da plataforma requer limite de binário para evitar que o binário ou as peças se quebrem.
2. esquema de transmissão de conversão de frequência
O sistema de perfuração de petróleo adota o conversor de frequência resfriado a água da série HD2000, a composição do sistema inclui: sistema de alimentação, duas unidades de retificação de 2,3 MW, três unidades de bomba de lama de 1,7 MW, duas 1.Unidades de guincho de 2 MW, uma unidade giratória de 1 MW, três unidades de travagem centralizadas de 1,2 MW, sistema de refrigeração por água, motores correspondentes para cada unidade de inversor e resistências de travagem externas.As unidades de potência da unidade do guincho e da unidade da plataforma giratória são concebidas com uma potência nominal de 1.4MW.
Entre eles:
1. O sistema inteiro pode ser alimentado pela rede eléctrica ou gerador diesel no local;
2- duas unidades rectificadoras e todas as unidades de inversores, unidades de travagem de autocarro comum;
3. Três unidades de travagem num gabinete de unidades;
4. três bombas de lama podem ser rebocadas duas, ou seja, a saída com dois motores coaxial 600 kW em funcionamento paralelo;
5. Os guinchos A e B operam em modo mestre-escravo;
6. O guincho e a plataforma giratória estão equipados com um módulo de caixa de códigos;
7O sistema de refrigeração por água adota um sistema de bomba dupla e a bomba de circulação pode ser selecionada arbitrariamente durante o funcionamento.

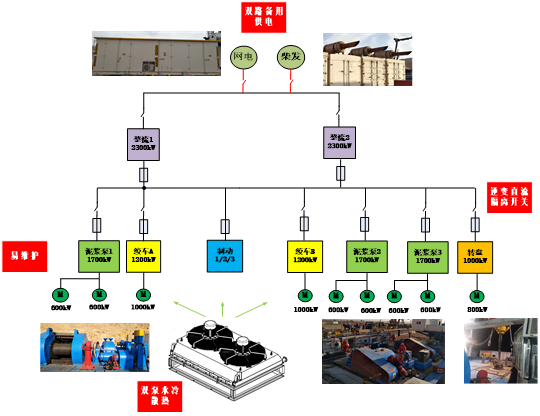

A topologia do sistema é a seguinte:
O conversor de frequência multitransmissão refrigerado a água da perfuração de petróleo utiliza 8 controladores HCU20 para controlar independentemente as unidades do retificador e do inversor,assegurar a fiabilidade da operação do sistema, e realizar a comunicação e transmissão de sinal de estado com o PLC de controlo principal, refrigerador de água, travão e disco de código.
Entre eles:
1A comunicação entre o PLC de controlo principal e cada HCU20 pode escolher o autocarro Profinet ou o autocarro Profibus;
2. O modo de controlo mestre-escravo é realizado entre os guinchos A e B;
3O gabinete refrigerado a água pode ser controlado localmente ou pode ser controlado remotamente pelo controlador do retificador 1.
4A unidade de travagem estabelece comunicação com o controlador do rectificador 2 e as informações de estado da unidade de travagem podem ser transferidas para o controlador do rectificador 2.ou a reinicialização da falha da unidade de travagem pode ser realizada através do controlador do retificador 2;
5. A bomba de lama é operada no modo VF, o guincho e a plataforma giratória são operados pelo CLVC (com controlo do vetor da placa de código);
6Cada controlador HCU20 está equipado com interfaces de sinal AI, AO, DI e DO suficientes para backup.
A topologia do sistema de controlo é a seguinte:
