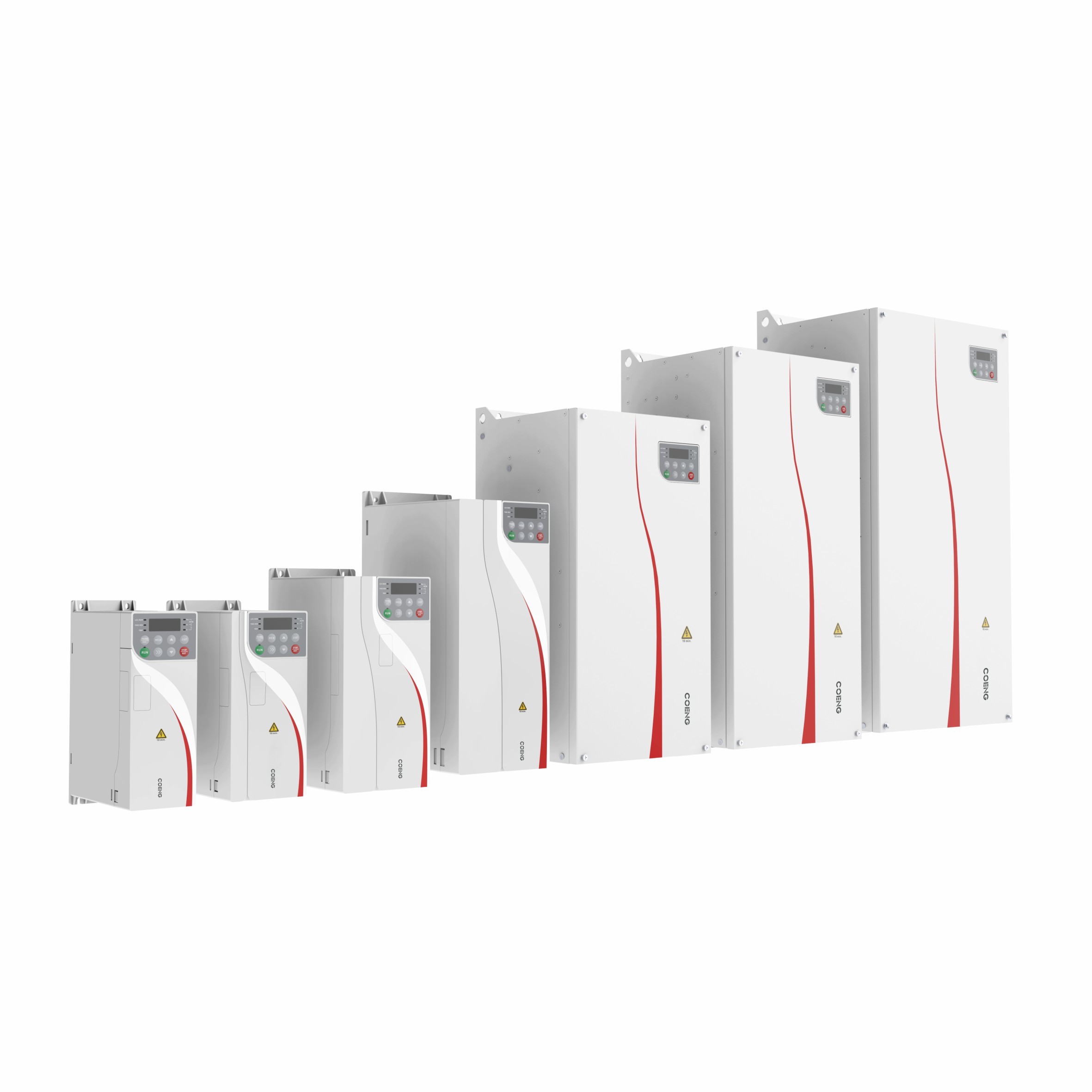

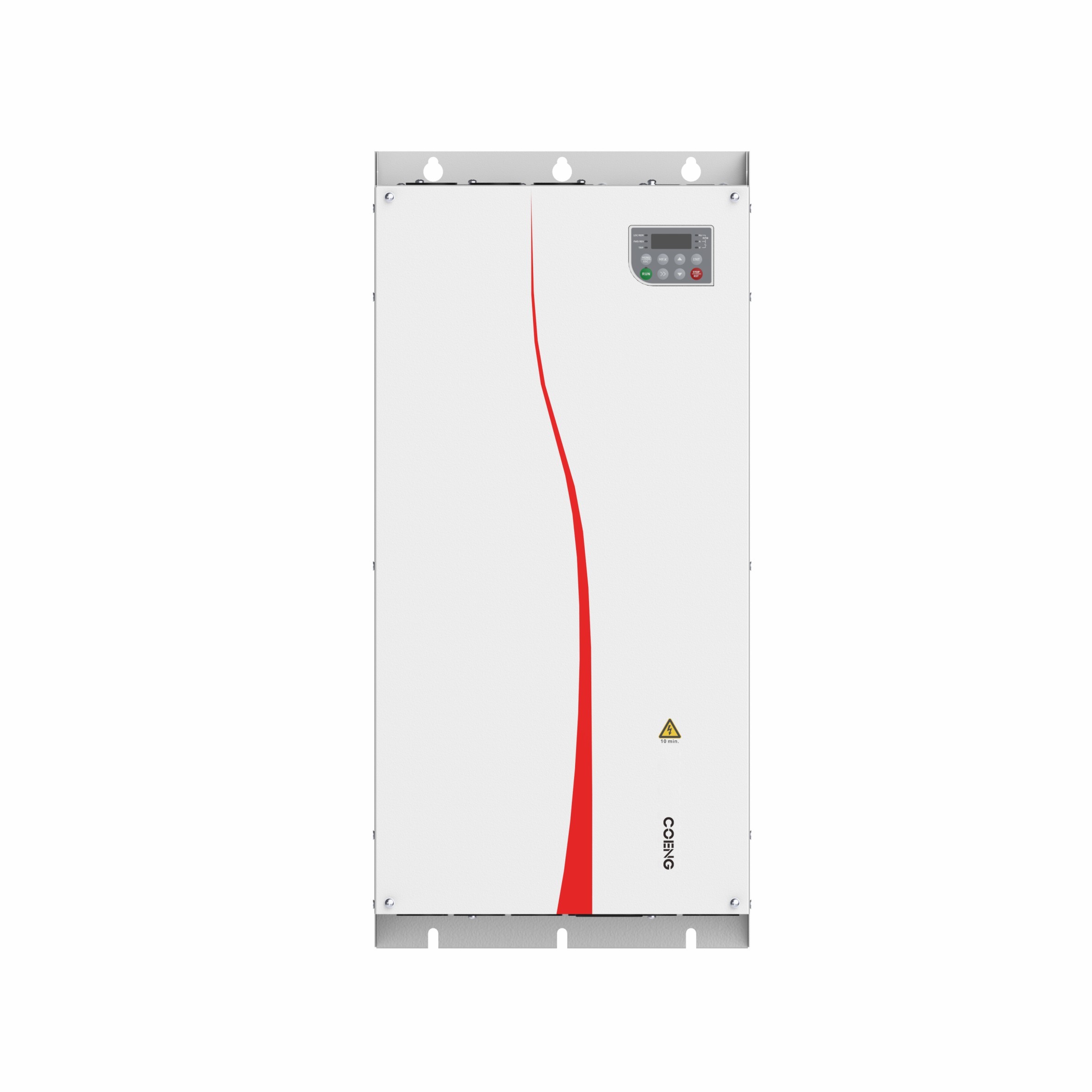

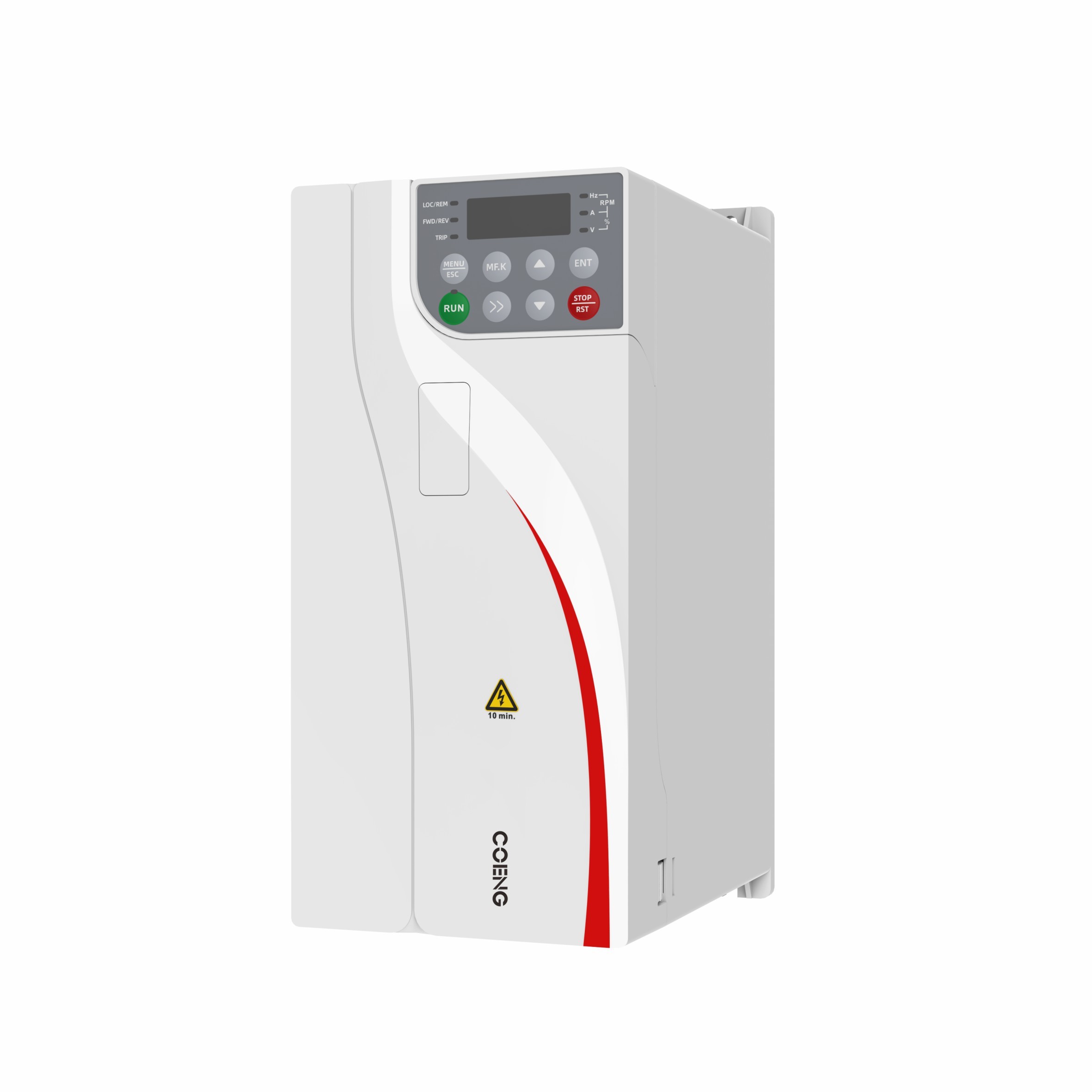

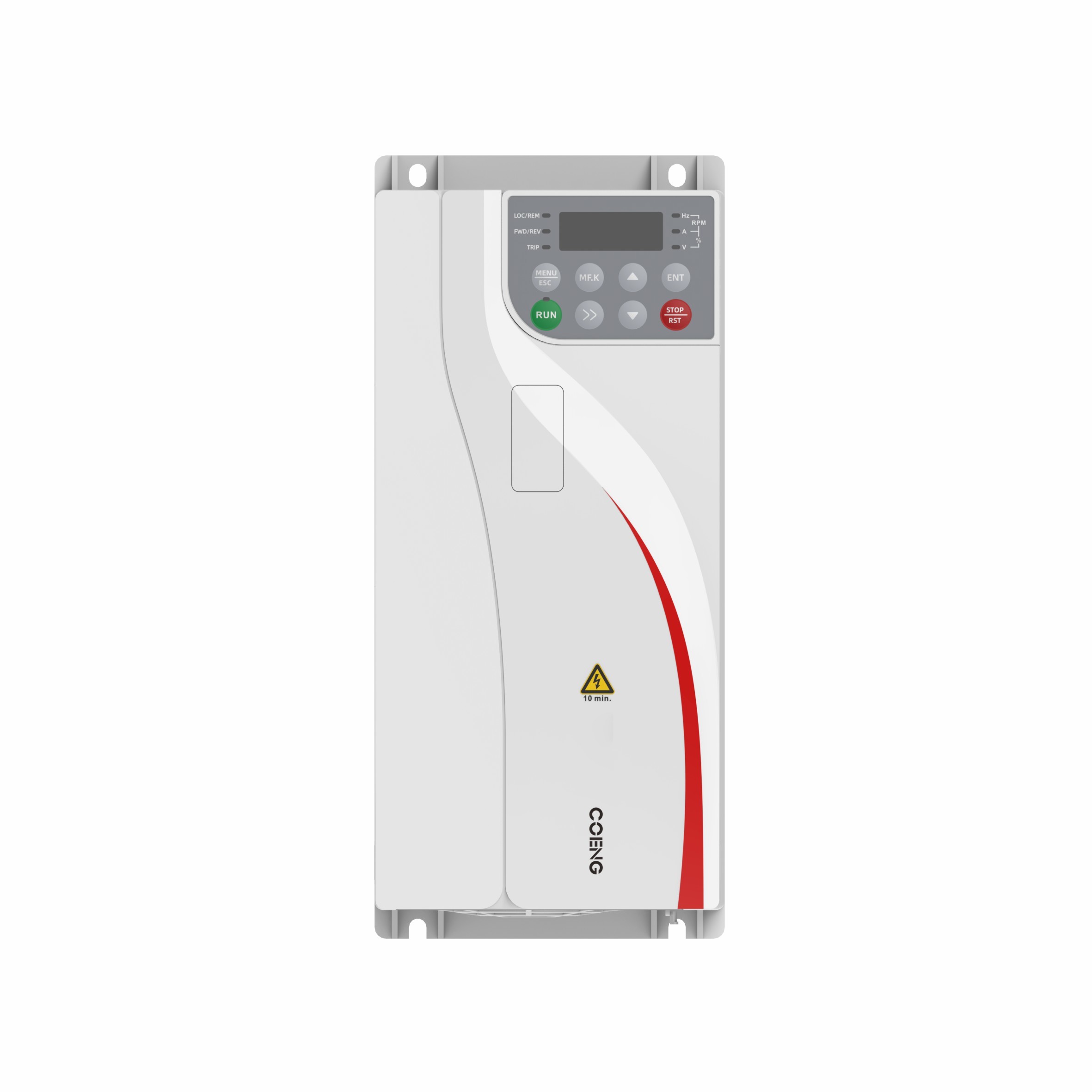

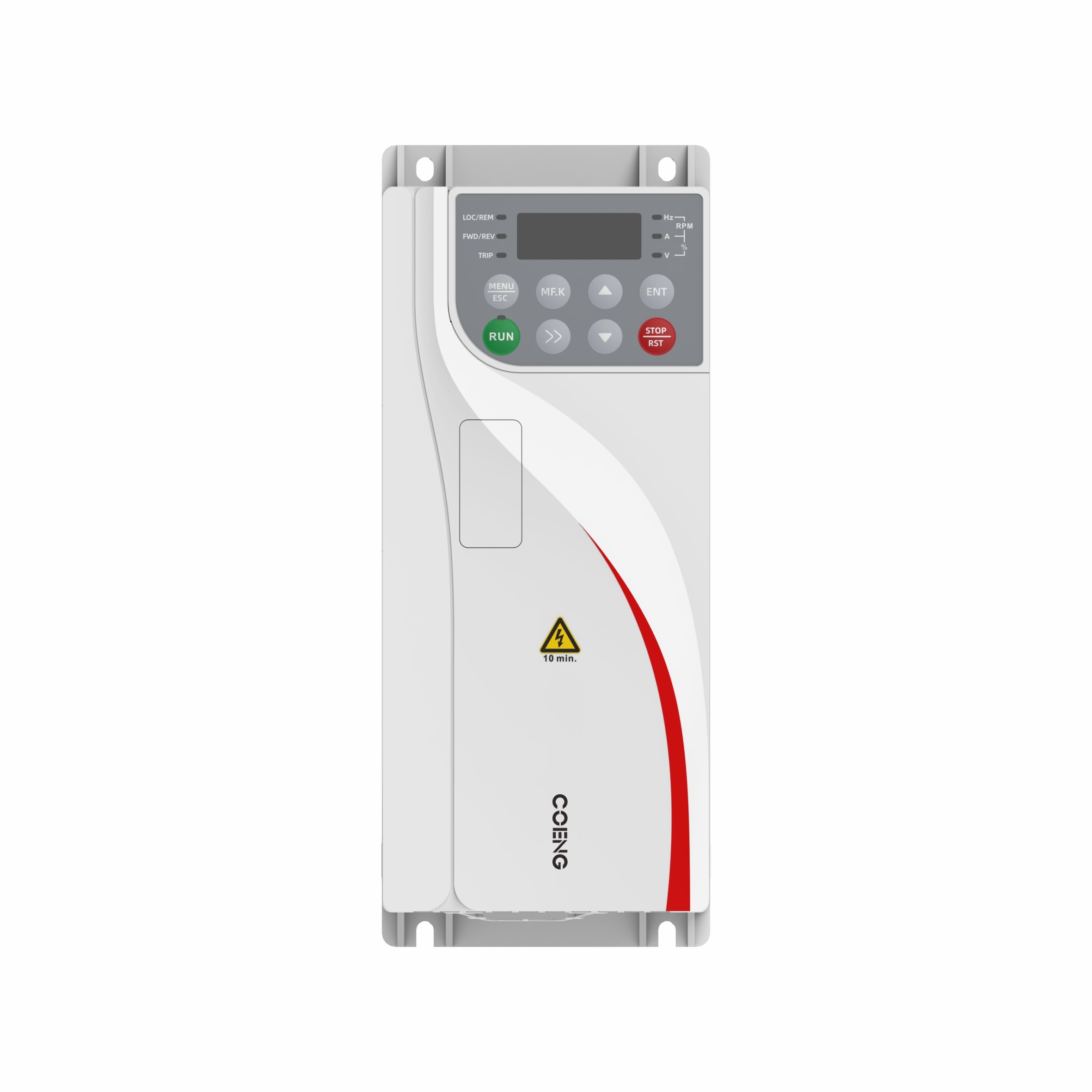

HV510 Motor de frequência variável inversor de vectores VFD conversor de frequência de vectores
| Lugar de origem | China |
|---|---|
| Marca | COENG |
| Certificação | EC |
| Número do modelo | HV510 |
| Quantidade de ordem mínima | 1 |
| Detalhes da embalagem | Caixa, caixa da madeira compensada |
| Tempo de entrega | dias 10-30working |
| Termos de pagamento | L/C, T/T, Western Union |
| Habilidade da fonte | 20000/conjuntos |
Contacte-me para amostras grátis e vales.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Se você tem algum interesse, nós fornecemos a ajuda online de 24 horas.
xDetalhes do produto
| Voltagem de entrada | 380V (-15%) - 480V (+10%), trifásico | Frequência de potência de entrada | (50 Hz/60 Hz) ± 5% |
|---|---|---|---|
| Desequilíbrio da tensão de entrada | ≤3% | Tensão de saída | Voltagem de entrada de 0 V |
| Frequência de saída | 0 Hz-1500 Hz | Classificação de protecção | Proteção IP20 |
| Método de arrefecimento | Refrigeração por ar | humidade | 15%-95%, sem condensação |
| Destacar | HV510 Motor de frequência variável,Inversor vetorial,Conversor de frequência do vetor de VFD |
||
Descrição de produto
HV510 Acionamento de frequência variável de alto desempenho Inverter vetorial VFD Conversor de frequência vetorial
Descrição do produto
O inversor de frequência da série HV510 é uma nova geração de inversor vetorial de alto desempenho,que adota uma nova tecnologia de controlo vectorial de circuito aberto e fechado de alto desempenho para suportar o motor assíncrono e a unidade de controlo de motor síncrono de ímã permanente; excelente desempenho, desempenho melhorado e design de alta densidade de potência melhoram o desempenho industrial A facilidade de utilização, a fiabilidade, a estabilidade ambiental, a diversidade funcional,A flexibilidade da aplicação e outras vantagens no ambiente de aplicação melhoraram os padrões de projeto e otimizaram o espaço de instalação, etc., melhorando a experiência do utilizador em muitos aspectos. O inversor de frequência da série HV510 é uma nova geração de inversor vetorial de alto desempenho,que adota uma nova tecnologia de controlo vectorial de circuito aberto e fechado de alto desempenho para suportar o motor assíncrono e a unidade de controlo de motor síncrono de ímã permanente; excelente desempenho, desempenho melhorado e design de alta densidade de potência melhoram o desempenho industrial A facilidade de utilização, a fiabilidade, a estabilidade ambiental, a diversidade funcional,A flexibilidade da aplicação e outras vantagens no ambiente de aplicação melhoraram os padrões de projeto e otimizaram o espaço de instalação, etc., melhorando a experiência do utilizador em muitos aspectos.
Os inversores de frequência da série HV510 são amplamente utilizados na condução de vários equipamentos de produção automatizados, tais como metalurgia, elevação, petróleo, máquinas-ferramentas, plásticos, produtos metálicos, fabricação de papel,Produtos têxteis, impressão e embalagem, etc.
Especificação técnica do inversor vetorial de acionamento de frequência variável
|
Especificação técnica |
||
|
Potência |
Voltagem de entrada (Uin) |
380V (-15%) - 480V (+10%), trifásico |
|
Potência de entrada |
(50 Hz/60 Hz) ± 5% |
|
|
Voltagem de entrada |
≤ 3% |
|
|
Voltagem de saída |
Voltagem de entrada 0V |
|
|
Frequência de saída |
0 Hz-1500 Hz |
|
|
Controle |
Tipo de motor |
Motor assíncrono/mágico permanente motor síncrono |
|
Modo de controlo |
V/F, OLVC (controle do vetor de circuito aberto), CLVC (controle do vetor de circuito fechado) |
|
|
Faixa de velocidade |
1:10 V/F; 1:100 OLVC; 1:1000 CLVC |
|
|
Torque de arranque |
VF: 100% (0,5Hz); OLVC: 150% (0,5Hz); CLVC: 200% (0Hz) |
|
|
Precisão do binário |
≤ ± 5%, no modo de controlo do vetor |
|
|
Pulsação do binário |
≤ ± 5%, no modo de controlo do vetor |
|
|
Estabilidade de velocidade |
OLVC: 0,2%; CLVC: 0,1% |
|
|
Resposta do binário |
≤ 5 ms, no modo de controlo do vetor |
|
|
Aceleração/decel |
0.0s3200.0s; 0,0min3200.0min |
|
|
Aumentar o binário |
00,0% a 30,0% |
|
|
Capacidade de sobrecarga |
Modelo G: 150% 1min/5min, 180% 3s/5min |
|
|
Curva V/F |
Tipo de linha reta, tipo de vários pontos, modo de separação parcial V/F, modo de separação completa V/F |
|
|
Resolução da frequência de entrada |
Configuração digital: 0,01 Hz; configuração analógica: 0,01 Hz |
|
|
Principal |
Curvas de aceleração/desaceleração |
Linha reta, curva S |
|
PLC simples, de referência de várias velocidades |
16 segmentos de velocidade suportados através de terminais de controlo |
|
|
Regulação automática da tensão (AVR) |
Manter automaticamente a tensão de saída constante quando a tensão da rede varia dentro de um certo intervalo |
|
|
Controle de comprimento fixo |
Controle de comprimento fixo |
|
|
PID integrado |
Forma facilmente um sistema de controlo de circuito fechado |
|
|
Mudança multi-motor |
Com 2 conjuntos de parâmetros do motor, a mudança entre 2 motores pode ser realizada |
|
|
IO virtual |
Com 8 conjuntos de DI/DO virtuais, o controlo lógico simples pode ser realizado |
|
|
Controle de estacionamento de sobrevoltagem/supercorrente |
A corrente e a tensão podem ser limitadas automaticamente durante a operação para evitar viagens frequentes devido à sobrecorrente e sobrevoltagem |
|
|
Reiniciar após falha de energia |
O inversor pode funcionar automaticamente quando ligado novamente após uma falha de energia |
|
|
Limitador de corrente rápida |
As falhas freqüentes de sobrecorrente podem ser evitadas |
|
|
Introdução e |
Modo de referência de frequência |
teclado, terminal para cima/para baixo, multi-referência, referência de pulso, comunicação |
|
Terminadores de entrada analógicos |
AI1, AI2: 0V-10V/0 (4) mA-20mA |
|
|
Terminos de entrada digital |
DI1-DI5, 5 terminais de entrada digitais programáveis com isolamento óptico, compatíveis com ambas as entradas. |
|
|
Terminal de saída digital |
Saída com colector aberto; faixa de tensão de saída: 0-24V; capacidade de carga de corrente: 50mA. |
|
|
Aparelhos de saída analógicos |
1 canal 0V-10V/0(4) mA-20mA |
|
|
Saída do relé |
Contacto de 1 canal, formulário C, NO+NC |
|
|
Correspondência |
Protocolo de comunicação |
Modbus RTU (configuração padrão); Profibus-DP, CANopen, Profinet IO, Modbus TCP/IP, EtherCAT, EtherNet/IP (configuração opcional) |
|
Utilização |
Altitude |
≤ 1000m: não é necessário desratificar; 1000-3000m: com desratificação de corrente aumentada 1% por 100m |
|
Temperatura ambiente |
-25°C-+40°C (permite-se a desativação entre 40°C e 55°C) |
|
|
Humidade |
15%-95%, sem condensação |
|
|
Vibração |
3M3, IEC60721-3-3 |
|
|
Temperatura de armazenamento |
-40°C-+70°C |
|
|
Local de funcionamento |
Em ambientes fechados sem luz solar direta, gases inflamáveis e corrosivos, líquidos e partículas condutoras, etc. |
|
|
Acessórios opcionais |
Cartão de codificação, cartão de expansão de comunicação, cartão de expansão IO |
|
|
Proteção |
Proteção contra curto-circuito, sobrecorrência, sobrecarga, sobrevoltagem, subvoltagem, perda de fase, sobre temperatura, falhas externas, etc. |
|
|
Método de instalação |
Instalados num armário |
|
|
Classificação de protecção |
Proteção IP20 |
|
|
Método de arrefecimento |
Refrigeração por ar |
|
Características do produto
Segura e confiável
Projeto estrutural fiável
- Design inovador de condutas de ar independentes melhora o desempenho de dissipação de calor do produto e a adaptabilidade ambiental
- O design de tipo livro economiza muito o espaço de instalação no armário do utilizador
Projeto térmico profissional
- Adotar um software de plataforma de simulação térmica eficiente e preciso para garantir a fiabilidade térmica de toda a máquina
- Tecnologias e dispositivos avançados de ensaio e verificação térmicos para testar eficazmente os resultados teóricos do projeto térmico
Teste rigoroso de subida de temperatura
- O ensaio de aumento da temperatura de toda a máquina adota rigorosos procedimentos de ensaio de verificação de carga total e sobrecarga
- Envelhecimento a altas temperaturas e sob carga fora da fábrica, evitando e interceptando eficazmente falhas dispersas dos dispositivos
Projeto anti-interferência eficaz
- Filtro C3 incorporado, que pode suprimir eficazmente os harmônicos de alta frequência gerados pelo inversor
- O projeto EMC inovador pode efetivamente reduzir a corrente de vazamento para o solo
Características de protecção abrangentes
- Toda a série tem funções de protecção, tais como sobre-voltagem, sub-voltagem, sobre-corrente, perda de fase, sobre-velocidade, rotor bloqueado, sobrecarga, protecção da temperatura do motor,e curto-circuito para terra.
- De acordo com a gravidade do tipo de avaria, pode ser definido para aviso precoce, desligamento da avaria e operação contínua para facilitar a manutenção diária.
Excelente desempenho
Tecnologia avançada de propulsão por motor
- Pode suportar motores assíncronos e motores síncronos para obter um controlo de vetor de corrente de alto desempenho
- Pode suportar dois conjuntos de controle de comutação de parâmetros do motor
- Pode suportar o controlo da velocidade do motor e do modo de binário
Funções ricas de auto-aprendizagem
- Capacidade de autoidentificação precisa dos parâmetros do motor para melhorar a precisão do controlo do motor e a velocidade de resposta
- Modos de auto-aprendizagem diversos e abrangentes para apoiar as necessidades de identificação motora em diferentes cenários
Função de travagem perfeita
- Função de travagem de arranque e de parada de suporte de travagem de CC
- A função de excitação excessiva pode suprimir efetivamente o aumento da tensão do ônibus durante a desaceleração e evitar falhas frequentes de sobrevoltagem.
- Todas as séries podem ter unidades de travagem integradas, poupando espaço de instalação e custos elétricos
Capacidade de sobrecarga poderosa
- Capacidade de sobrecarga elevada, capaz de funcionar de forma fiável durante muito tempo em condições de carga extrema
- Capacidade de sobrecarga leve: 1,1 vezes a corrente nominal durante 1 minuto, 1,5 vezes a corrente nominal durante 10 segundos
- Capacidade de sobrecarga: 1,5 vezes a corrente nominal durante 1 minuto, 2 vezes a corrente nominal durante 3 segundos
Funções ricas
Funções estendidas diversificadas
- Opção de cartão de comunicação, com suporte a vários protocolos de comunicação convencionais atuais: Profibus-DP, Profinet IO, CANopen, Modbus TCP/IP, Ethercat, EtherNet/IP, etc.
- Opção de cartão de codificação, suporta cablagem de codificador incremental e resolvedor
- A opção de cartão de terminal I/O torna as funções do terminal mais ricas
- Opção de teclado externo torna a depuração mais fácil e fácil
Nota: A placa de expansão do terminal de E/S opcional e a placa de expansão da comunicação estão no mesmo slot do cartão de expansão e não podem ser instaladas e utilizadas ao mesmo tempo.
Software de depuração rápida de fundo
- Suporta registo de eventos do inversor e funções do osciloscópio virtual
- Suporte à edição de parâmetros e monitoramento de status, tornando a depuração e manutenção mais convenientes
Saída de alta frequência
- A saída pode atingir até 1500Hz, adequado para motores de alta frequência e alta velocidade
Funções de software de aplicação
- Compatível com sistemas de transmissão automática, incluindo sistemas de transmissão automática
- Função simples de PLC: pode completar até 16 segmentos de cronometragem e funcionamento de ciclo de velocidade fixa
- Função PID: adequada para sistemas de circuito fechado para controlo de processos, tais como temperatura constante, pressão constante, tensão, etc.
- I/S virtual: O controlo lógico interno simples pode ser alcançado através de configurações simples
- Função de interrupção de energia e reinicialização: quando o inversor é desligado e ligado novamente durante o funcionamento, pode ser realizada a operação automática
- Função de comutação multi-motor: pode armazenar dois conjuntos de parâmetros do motor para obter o controle de comutação
- Função de servo zero: durante o controlo de circuito fechado, o motor pode ser bloqueado a velocidade zero para obter um efeito de balanço de velocidade zero.
- Função de freqüência de balanço: adequada para equipamentos de processamento de fibras têxteis e químicas, que podem melhorar a qualidade do enrolamento do fuso
- Profundidade PWM aleatória: pode melhorar o ruído acentuado do motor
- Função redundante do codificador: adequado para funcionamento em circuito fechado.
