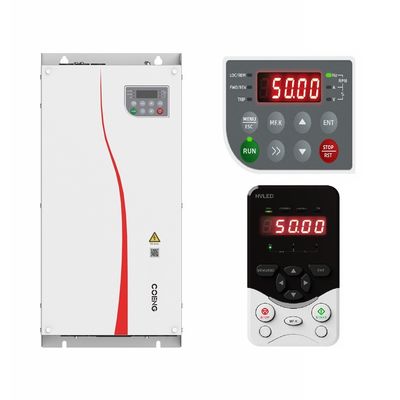

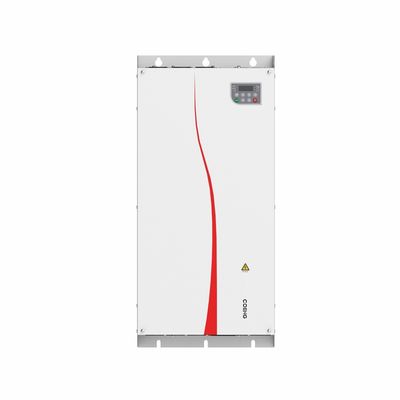

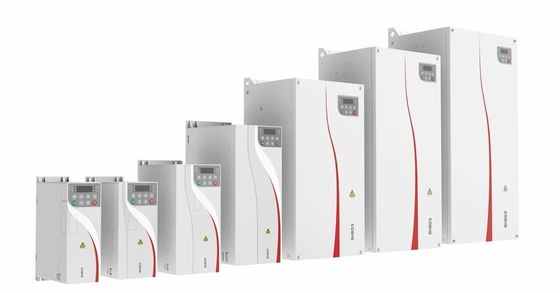

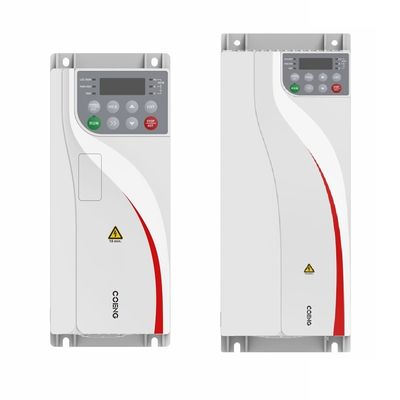

HV510 380V 480V Inverter de Acionamento de Frequência Filtro C3 incorporado Tecnologia avançada de controlo
| Lugar de origem | porcelana |
|---|---|
| Marca | COENG |
| Certificação | EC |
| Número do modelo | HV510 |
| Quantidade de ordem mínima | 1 |
| Detalhes da embalagem | Caixa, caixa da madeira compensada |
| Tempo de entrega | dias 10-30working |
| Termos de pagamento | L/C, T/T, Western Union |
| Habilidade da fonte | 20000/conjuntos |
Contacte-me para amostras grátis e vales.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Se você tem algum interesse, nós fornecemos a ajuda online de 24 horas.
xDetalhes do produto
| Voltagem de entrada | 380V (-15%) - 480V (+10%), trifásico | Frequência de potência de entrada | (50 Hz/60 Hz) ± 5% |
|---|---|---|---|
| Desequilíbrio da tensão de entrada | ≤3% | Voltagem de saída | Voltagem de entrada de 0 V |
| Frequência de saída | 0 Hz-1500 Hz | Classificação de protecção | Proteção IP20 |
| Método de arrefecimento | Refrigeração por ar | Humidade | 15%-95%, sem condensação |
| Destacar | Inversor de acionamento de frequência de 480 V,HV510 Inversor de accionamento de frequência,Filtro C3 Inverter de accionamento de frequência |
||
Descrição de produto
Inverter HV510: funções e vantagens
O inversor HV510 é um inversor de alto desempenho projetado para várias aplicações, particularmente em sistemas de energia solar.
Funções-chave
-
Conversão de alta eficiência:
- O inversor HV510 converte a corrente contínua (corrente direta) dos painéis solares em corrente alterna (corrente alternada) com alta eficiência, normalmente superior a 95%. Isso maximiza o rendimento de energia do painel solar.
-
Operação ligada à rede:
- É projetado para aplicações ligadas à rede, permitindo que o excesso de energia gerada seja reabastecido na rede, o que pode resultar em benefícios financeiros através da medição líquida.
-
Tecnologia MPPT avançada:
- O inversor possui rastreamento de ponto de potência máximo (MPPT), otimizando a potência de saída dos painéis solares ajustando o ponto de funcionamento elétrico dos módulos.
-
Monitorização e comunicação:
- Equipado com capacidades de monitorização, o HV510 permite aos utilizadores acompanhar as métricas de desempenho em tempo real através de uma aplicação móvel ou interface web, facilitando uma gestão eficiente da energia.
-
Interface fácil de usar:
- O inversor normalmente inclui uma interface intuitiva para uma fácil configuração e operação, tornando-o acessível tanto para os instaladores como para os utilizadores finais.
-
Canais de entrada múltiplos:
- O sistema suporta múltiplos canais de entrada, permitindo configurações flexíveis e a capacidade de ligar vários painéis solares.
Vantagens
-
Eficaz em termos de custos:
- Ao maximizar a produção de energia e permitir a alimentação da rede, o HV510 ajuda a reduzir os custos de eletricidade e pode fornecer um retorno rápido do investimento.
-
Design robusto:
- Construído para suportar condições ambientais adversas, o HV510 é muitas vezes projetado com durabilidade e características de proteção aprimoradas, como IP65 ou classificações mais altas para resistência à poeira e à água.
-
Escalabilidade:
- O inversor pode ser facilmente integrado em sistemas solares maiores, tornando-o adequado para aplicações residenciais, comerciais e industriais.
-
Características de segurança melhoradas:
- A incorporação de mecanismos de segurança, tais como proteção contra ilhas e proteção contra sobrevoltagem, garante uma operação segura e a conformidade com as regulamentações locais.
-
Apoio aos sistemas de armazenamento de energia:
- Alguns modelos podem oferecer compatibilidade com soluções de armazenamento de energia, permitindo que os utilizadores armazenem o excesso de energia para utilização durante as horas de pico da procura ou interrupções.
-
Sustentabilidade:
- Ao facilitar a utilização de energia renovável, o HV510 contribui para reduzir a pegada de carbono e promover a sustentabilidade.
Conclusão
O inversor HV510 se destaca devido à sua alta eficiência, recursos avançados e design robusto, tornando-o uma excelente escolha para várias aplicações de energia solar.A sua capacidade de otimizar a produção de energia, ao mesmo tempo que proporciona opções de monitorização fáceis de utilizar, torna-a um componente valioso nos sistemas de energia renovável.
Especificação técnica do inversor vetorial de acionamento de frequência variável
|
Especificação técnica |
||
|
Potência |
Voltagem de entrada (Uin) |
380V (-15%) - 480V (+10%), trifásico |
|
Potência de entrada |
(50 Hz/60 Hz) ± 5% |
|
|
Voltagem de entrada |
≤ 3% |
|
|
Voltagem de saída |
Voltagem de entrada 0V |
|
|
Frequência de saída |
0 Hz-1500 Hz |
|
|
Controle |
Tipo de motor |
Motor assíncrono/mágico permanente motor síncrono |
|
Modo de controlo |
V/F, OLVC (controle do vetor de circuito aberto), CLVC (controle do vetor de circuito fechado) |
|
|
Faixa de velocidade |
1:10 V/F; 1:100 OLVC; 1:1000 CLVC |
|
|
Torque de arranque |
VF: 100% (0,5Hz); OLVC: 150% (0,5Hz); CLVC: 200% (0Hz) |
|
|
Precisão do binário |
≤ ± 5%, no modo de controlo do vetor |
|
|
Pulsação do binário |
≤ ± 5%, no modo de controlo do vetor |
|
|
Estabilidade de velocidade |
OLVC: 0,2%; CLVC: 0,1% |
|
|
Resposta do binário |
≤ 5 ms, no modo de controlo do vetor |
|
|
Aceleração/decel |
0.0s3200.0s; 0,0min3200.0min |
|
|
Aumentar o binário |
00,0% a 30,0% |
|
|
Capacidade de sobrecarga |
Modelo G: 150% 1min/5min, 180% 3s/5min |
|
|
Curva V/F |
Tipo de linha reta, tipo de vários pontos, modo de separação parcial V/F, modo de separação completa V/F |
|
|
Resolução da frequência de entrada |
Configuração digital: 0,01 Hz; configuração analógica: 0,01 Hz |
|
|
Principal |
Curvas de aceleração/desaceleração |
Linha reta, curva S |
|
PLC simples, de referência de várias velocidades |
16 segmentos de velocidade suportados através de terminais de controlo |
|
|
Regulação automática da tensão (AVR) |
Manter automaticamente a tensão de saída constante quando a tensão da rede varia dentro de um certo intervalo |
|
|
Controle de comprimento fixo |
Controle de comprimento fixo |
|
|
PID integrado |
Forma facilmente um sistema de controlo de circuito fechado |
|
|
Mudança multi-motor |
Com 2 conjuntos de parâmetros do motor, a mudança entre 2 motores pode ser realizada |
|
|
IO virtual |
Com 8 conjuntos de DI/DO virtuais, o controlo lógico simples pode ser realizado |
|
|
Controle de estacionamento de sobrevoltagem/supercorrente |
A corrente e a tensão podem ser limitadas automaticamente durante a operação para evitar viagens frequentes devido à sobrecorrente e sobrevoltagem |
|
|
Reiniciar após falha de energia |
O inversor pode funcionar automaticamente quando ligado novamente após uma falha de energia |
|
|
Limitador de corrente rápida |
As falhas freqüentes de sobrecorrente podem ser evitadas |
|
|
Introdução e |
Modo de referência de frequência |
teclado, terminal para cima/para baixo, multi-referência, referência de pulso, comunicação |
|
Terminadores de entrada analógicos |
AI1, AI2: 0V-10V/0 (4) mA-20mA |
|
|
Terminadores de entrada digital |
DI1-DI5, 5 terminais de entrada digitais programáveis com isolamento óptico, compatíveis com ambas as entradas. |
|
|
Terminal de saída digital |
Saída com colector aberto; faixa de tensão de saída: 0-24V; capacidade de carga de corrente: 50mA. |
|
|
Aparelhos de saída analógicos |
1 canal 0V-10V/0(4) mA-20mA |
|
|
Saída do relé |
Contacto de 1 canal, formulário C, NO+NC |
|
|
Correspondência |
Protocolo de comunicação |
Modbus RTU (configuração padrão); Profibus-DP, CANopen, Profinet IO, Modbus TCP/IP, EtherCAT, EtherNet/IP (configuração opcional) |
|
Utilização |
Altitude |
≤ 1000m: não é necessário desratificar; 1000-3000m: com desratificação de corrente aumentada 1% por 100m |
|
Temperatura ambiente |
-25°C-+40°C (permite-se a desativação entre 40°C e 55°C) |
|
|
Humidade |
15%-95%, sem condensação |
|
|
Vibração |
3M3, IEC60721-3-3 |
|
|
Temperatura de armazenamento |
-40°C-+70°C |
|
|
Local de funcionamento |
Em ambientes fechados sem luz solar direta, gases inflamáveis e corrosivos, líquidos e partículas condutoras, etc. |
|
|
Acessórios opcionais |
Cartão de codificação, cartão de expansão de comunicação, cartão de expansão IO |
|
|
Proteção |
Proteção contra curto-circuito, sobrecorrência, sobrecarga, sobrevoltagem, subvoltagem, perda de fase, sobre temperatura, falhas externas, etc. |
|
|
Método de instalação |
Instalados num armário |
|
|
Classificação de protecção |
Proteção IP20 |
|
|
Método de arrefecimento |
Refrigeração por ar |
|
