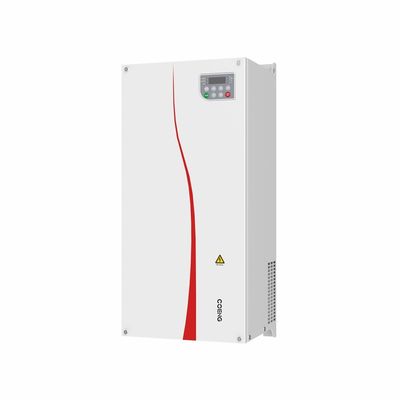

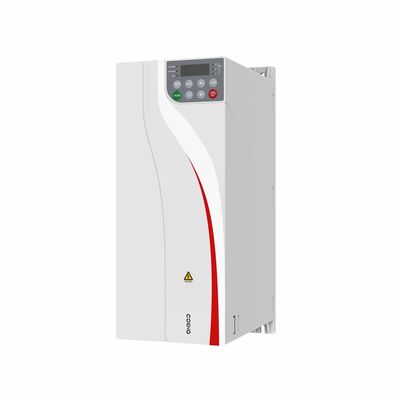

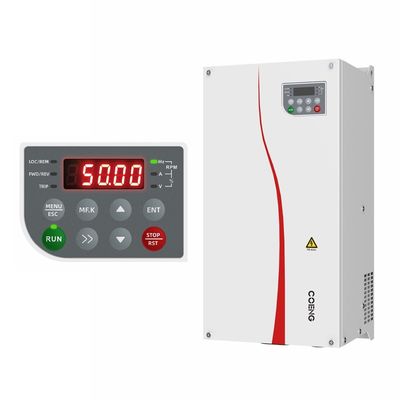

Design de refrigeração por ar Inverter da série HV510 para máquinas industriais de precisão Classificação de proteção IP20

  • Air Cooling Design HV510 Series Inverter for Precision Industrial Machinery IP20 Protection Rating
  • Air Cooling Design HV510 Series Inverter for Precision Industrial Machinery IP20 Protection Rating
  • Air Cooling Design HV510 Series Inverter for Precision Industrial Machinery IP20 Protection Rating
  • Air Cooling Design HV510 Series Inverter for Precision Industrial Machinery IP20 Protection Rating
Lugar de origem porcelana
Marca COENG
Certificação EC
Número do modelo HV510
Quantidade de ordem mínima 1
Detalhes da embalagem Caixa, caixa da madeira compensada
Tempo de entrega dias 10-30working
Termos de pagamento L/C, T/T, Western Union
Habilidade da fonte 20000/conjuntos

Contacte-me para amostras grátis e vales.

Whatsapp:0086 18588475571

Wechat: 0086 18588475571

Skype: sales10@aixton.com

Se você tem algum interesse, nós fornecemos a ajuda online de 24 horas.

x
Detalhes do produto
Voltagem de entrada 380V (-15%) - 480V (+10%), trifásico Frequência de potência de entrada (50 Hz/60 Hz) ± 5%
Desequilíbrio da tensão de entrada ≤3% Voltagem de saída Voltagem de entrada de 0 V
Frequência de saída 0 Hz-1500 Hz Classificação de protecção Proteção IP20
Método de arrefecimento Refrigeração por ar Humidade 15%-95%, sem condensação
Destacar

Inversores de máquinas industriais de precisão

,

Inversor de classificação de proteção IP20

,

Inversor de projeto de arrefecimento por ar
Deixe um recado
Descrição de produto

PerformanceCaracterísticas



Alta segurança e fiabilidade

• Design inovador e independente dos dutos de ar
• Projeto de simulação térmica eficiente e preciso
• Testes rigorosos de aumento de temperatura e de envelhecimento da carga antes do envio
• Processo automático de pulverização utilizando revestimento conformal
• Funções de protecção abrangentes



Alta adaptabilidade

• Projeto de adaptação à rede de grande dimensão
• Filtro C3 incorporado
• Projeto de desconexão de terra EMC
• Configurado com uma unidade de travagem integrada
• Design de tipo compacto



Tecnologia avançada de controlo

• V/F, OLVC (controle de vetores em circuito aberto), CLVC (controle de vetores em circuito fechado)
• Suporta motores assíncronos e síncronos
• Suporta o controlo da velocidade e do binário dos motores
• Suporta a comutação entre dois grupos de parâmetros do motor



Excelentes resultados

• Capacidade de ajuste automático preciso dos parâmetros do motor
• Suporta travagem em corrente contínua e travagem dinâmica
• Aplicação de cargas pesadas: 150% para os 60 anos,Aplicação de cargas leves: 110% para os 60 anos
• Suporta os principais protocolos de comunicação, incluindo Profibus-DP, Profinet IO, etc.
• Funções de expansão diversificadas, suporta cartão terminal de E/S, cartão de comunicação, etc.



Funções especiais de aplicação

• Frequência de saída até 1.500 Hz
• Função de controlo mestre-escravo
• Reiniciar a função em caso de falha de energia
• Função de bloqueio de posição
• Função de balanço
• Encoder em funcionamento com função de redundância



Autônomo depuração rápida

• Software de depuração rápida de fundo
• Suporte ao registo de eventos dos inversores e ao registo da forma de onda do osciloscópio de 12 canais
• Suporte para edição de parâmetros, monitoramento de status, dados de falha e download de forma de onda



PrincipaisParâmetros



Ponto Descrição e dados técnicos
Voltagem de entrada 380 V (-15%) 480 V (+10%)/três fases
Frequência de alimentação de entrada (50 Hz/60 Hz) ± 5%
Desequilíbrio da tensão de entrada ≤ 3%
Voltagem de saída 0 V para tensão de entrada
Frequência de saída 0 Hz ≈ 1500 Hz
Tipo de motor Motor assíncrono, motor síncrono de ímã permanente
Modo de controlo V/F, OLVC (controle do vetor em circuito aberto), CLVC (controle do vetor em circuito fechado)
Faixa de velocidade 1Para o cálculo da taxa de juro, a taxa de juro deve ser igual ou superior a:
Torque de arranque VF: 100% (0,5 Hz); OLVC: 150% (0,25 Hz); CLVC: 200% (0 Hz)
Precisão do binário ± 5% (OLVC, acima de 5 Hz), ± 3% (CLVC)
Força de torque ≤ ± 5% sob controlo de vetores
Precisão de estabilização da velocidade O valor de referência para o cálculo da taxa de juro é o seguinte:
Resposta do binário ≤ 5 ms sob controlo do vetor
Tempo de aceleração e de desaceleração 0.0s ¥3200.0s; 0.0min ¥3200.0 min
Aumentar o binário 00,0% ∼ 30,0%
Capacidade de sobrecarga Aplicação de carga pesada: 150% durante 1min/5min, 200% durante 3 s/5min
Aplicação de carga leve: 110% durante 1min/5min, 150% durante 10 s/5min
Curvas V/F Tipo de linha reta, tipo de vários pontos, modo de separação parcial V/F, modo de separação completa V/F
Resolução da frequência de entrada Configuração digital: 0,01 Hz; configuração analógica: frequência máxima × 0,025%
Curvas de aceleração e de desaceleração Os modos de aceleração e desaceleração em linha reta e em curva S com quatro tipos de tempo de aceleração e desaceleração e um tipo de tempo de desaceleração de parada de emergência
Controle de jogging Em algumas aplicações, o inversor pode funcionar brevemente a baixa velocidade para testar a condição do equipamento
Regulação do binário Controle de binário suportado durante o controlo do vetor
PLC simples e velocidade multi-segmento Função de 16 segmentos de velocidade através de terminais de controlo
PID integrado Implementação fácil de sistemas de controlo de processo de circuito fechado
IO virtual 8 grupos de VDI/VDO virtuais, 3 grupos de IA como DI, permitindo um controlo lógico simples
Controle de estacionamento de sobrevoltagem e sobrecorrente Limitação automática da corrente e da tensão durante o funcionamento para evitar acidentes frequentes devido a sobrecorrência ou sobrevoltagem
Frequência de travagem Frequência de travagem
Pre-excitação Quando o inversor é ligado, a pré-excitação do motor estabelece um campo magnético dentro do motor que pode efetivamente melhorar as características do binário do motor durante o arranque
Excitação excessiva Isto pode inibir eficazmente o aumento da tensão do autocarro durante a desaceleração para evitar alertas de sobrevoltagem frequentes e permitir uma parada rápida em caso de falha de energia
Monitoramento da velocidade O rastreamento da velocidade é suportado tanto para motores assíncronos como para motores síncronos e tanto para o controlo do vetor como para o controlo V/F
Funções de protecção Supressão de sobrevoltagem, supressão de subvoltagem, supressão de sobrecorrência V/F, curto-circuito para terra, perda de fase, detecção de desvio de velocidade excessivo, sobrevoltagem, sobrecorrência, subvoltagem, sobrecarga,sobreaquecimento, arranque, sub-voltagem do autocarro, sobrevoltagem do autocarro, etc

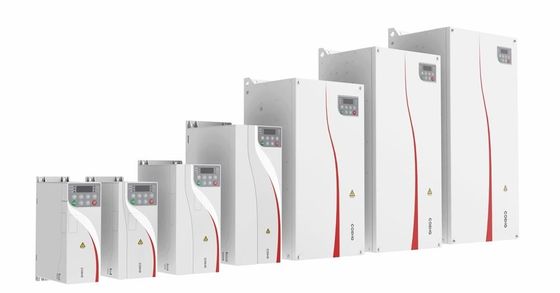

Inversor de alto desempenho da série HV510: impulsionando a inovação industrial com precisão e confiabilidade



OInversor de alto desempenho da série HV510A empresa está na vanguarda da tecnologia avançada de controlo de motores, concebida para satisfazer as exigências rigorosas da moderna automação industrial e da gestão da energia.Combinar engenharia de ponta com um desempenho robusto, esta série de inversores redefine a eficiência, durabilidade e adaptabilidade em diversas aplicações.aplicações-chave,Funcionalidades essenciais, eCaracterísticas destacadasque o tornam uma pedra angular da inovação industrial.



Gama de aplicações: versatilidade em todas as indústrias



A série HV510 é projetada para ambientes de alto risco onde a precisão e a confiabilidade não são negociáveis.





  1. Automatização industrial: Otimização do controlo do motor para máquinas CNC, sistemas de transportadores e braços robóticos, garantindo sincronização perfeita e redução do tempo de inatividade nos fluxos de trabalho de fabrico

  2.

  3. Máquinas pesadas: Proporcionar desempenho de alto binário para equipamentos de mineração, trituradores e guindastes, mesmo em condições de carga extrema

  4.

  5. Sistemas de climatização: Melhorar a eficiência energética das unidades de aquecimento, ventilação e ar condicionado através do controlo da velocidade variável, reduzindo o consumo de energia em até 30%

  6.

  7. Integração das energias renováveis: Apoio aos sistemas de energia solar e eólica através da estabilização das ligações à rede e da gestão das flutuações energéticas

  8.

  9. Infra-estruturas de transportes: Sistemas ferroviários de alimentação e estações de carregamento de veículos elétricos com capacidades de alta corrente (até 470 A) para transmissão rápida de energia
