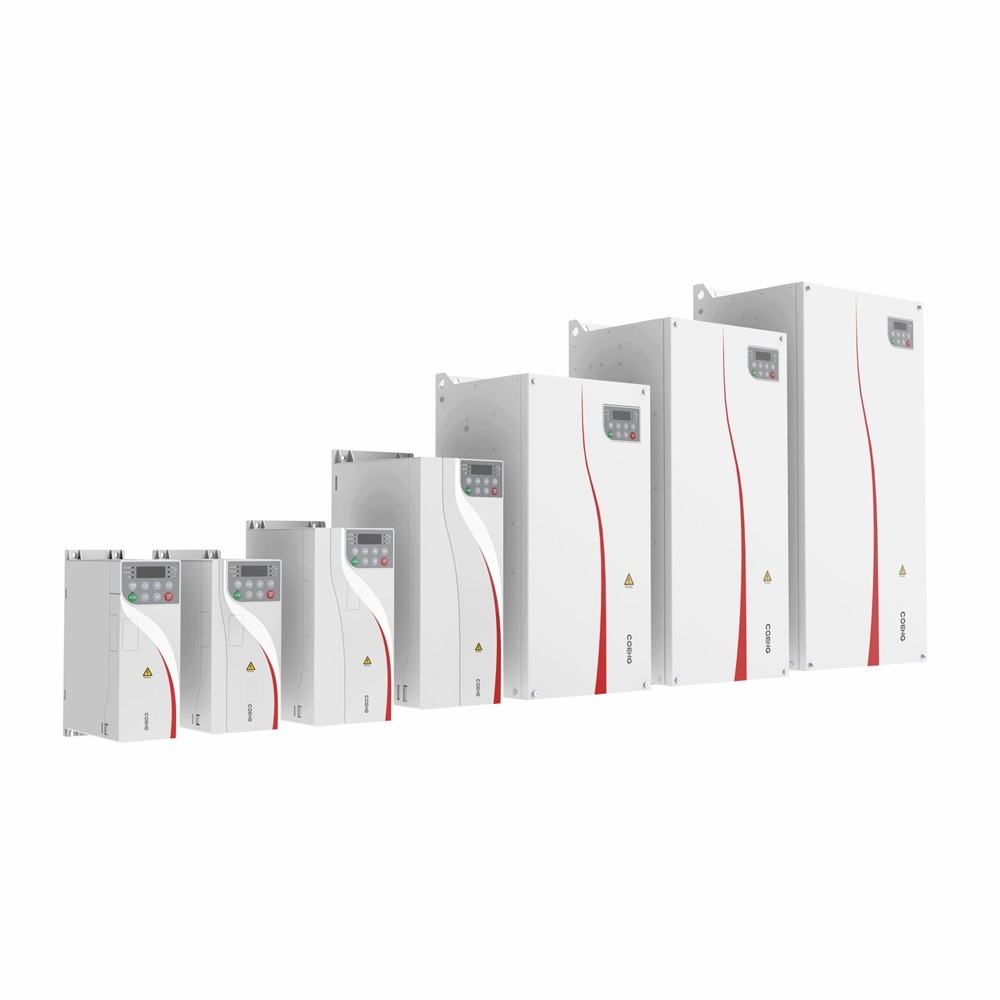

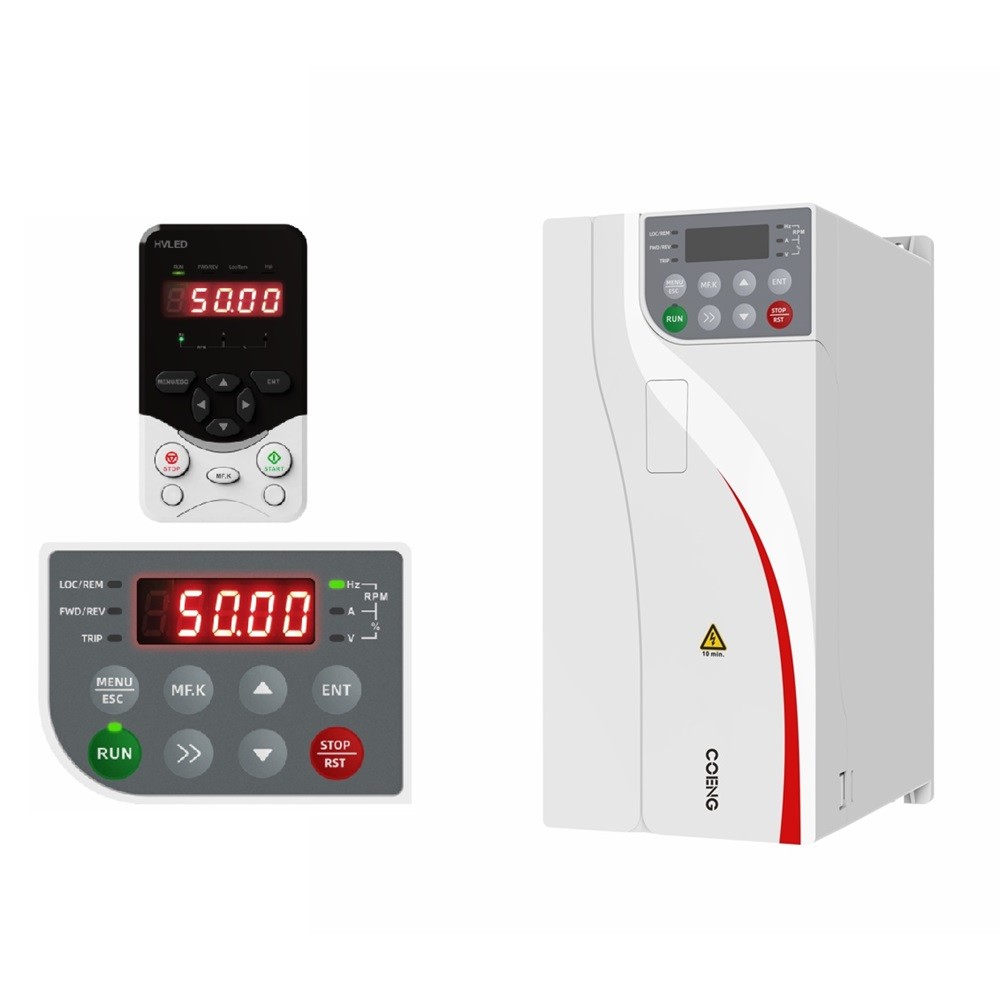

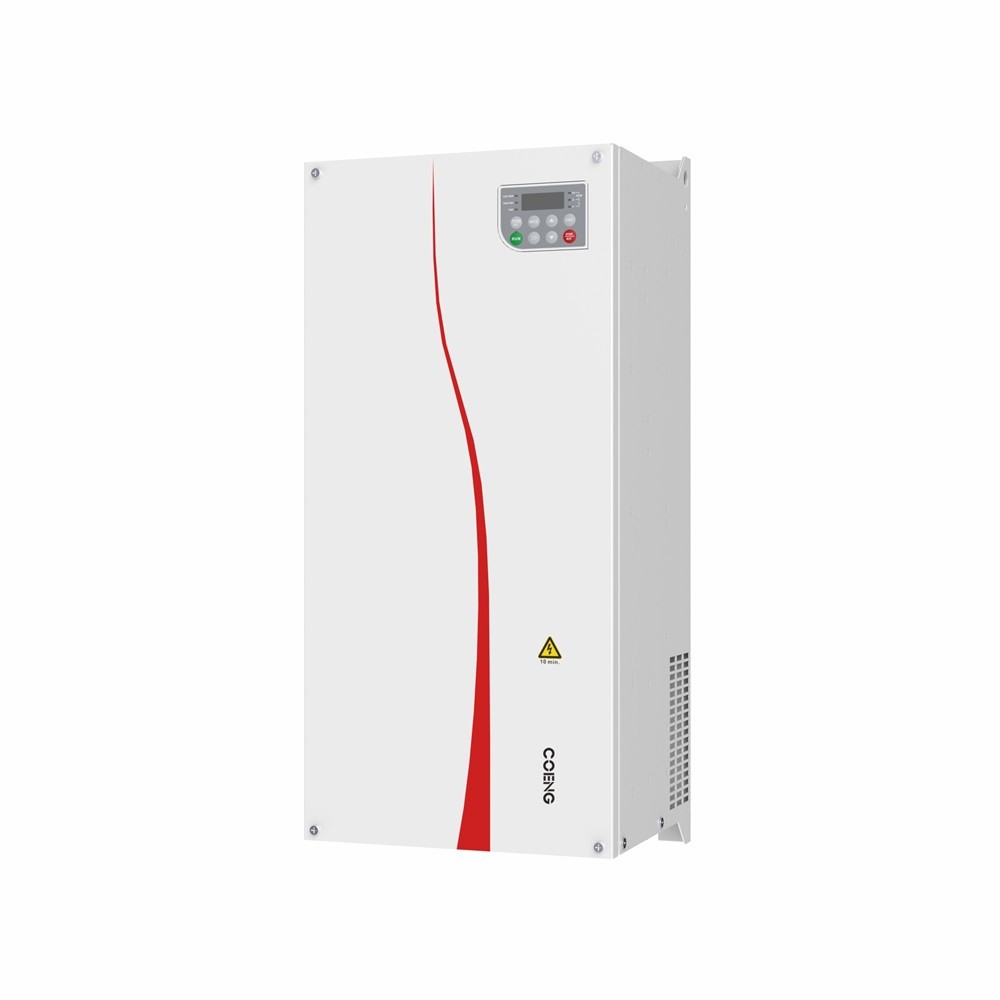

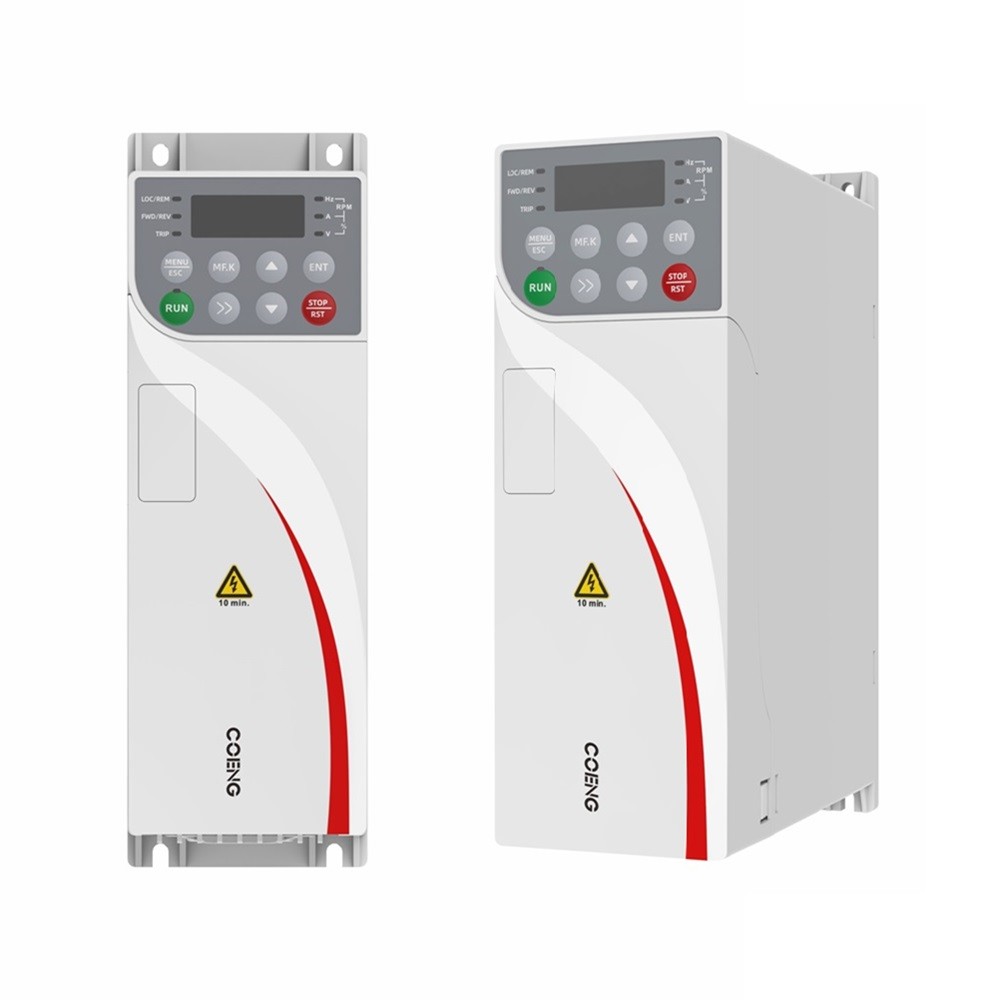

Projetos de baixo ruído de inversores de alta eficiência da série HV510 para máquinas industriais de precisão

  • High-Efficiency HV510 Series Inverter Low-Noise Design for Precision Industrial Machinery
  • High-Efficiency HV510 Series Inverter Low-Noise Design for Precision Industrial Machinery
  • High-Efficiency HV510 Series Inverter Low-Noise Design for Precision Industrial Machinery
  • High-Efficiency HV510 Series Inverter Low-Noise Design for Precision Industrial Machinery
Lugar de origem porcelana
Marca COENG
Certificação EC
Número do modelo HV510
Quantidade de ordem mínima 1
Detalhes da embalagem Caixa, caixa da madeira compensada
Tempo de entrega dias 10-30working
Termos de pagamento L/C, T/T, Western Union
Habilidade da fonte 20000/conjuntos

Contacte-me para amostras grátis e vales.

Whatsapp:0086 18588475571

Wechat: 0086 18588475571

Skype: sales10@aixton.com

Se você tem algum interesse, nós fornecemos a ajuda online de 24 horas.

x
Detalhes do produto
Voltagem de entrada 380V (-15%) - 480V (+10%), trifásico Frequência de potência de entrada (50 Hz/60 Hz) ± 5%
Desequilíbrio da tensão de entrada ≤3% Voltagem de saída Voltagem de entrada de 0 V
Frequência de saída 0 Hz-1500 Hz Classificação de protecção Proteção IP20
Método de arrefecimento Refrigeração por ar Humidade 15%-95%, sem condensação
Destacar

Inversores de máquinas industriais de precisão

,

Inversor de design de baixo ruído

,

Inversor de alta eficiência
Deixe um recado
Descrição de produto

PerformanceCaracterísticas



Alta segurança e fiabilidade

• Design inovador e independente dos dutos de ar
• Projeto de simulação térmica eficiente e preciso
• Testes rigorosos de aumento de temperatura e de envelhecimento da carga antes do envio
• Processo automático de pulverização utilizando revestimento conformal
• Funções de protecção abrangentes



Alta adaptabilidade

• Projeto de adaptação à rede de grande dimensão
• Filtro C3 incorporado
• Projeto de desconexão de terra EMC
• Configurado com uma unidade de travagem integrada
• Design de tipo compacto



Tecnologia avançada de controlo

• V/F, OLVC (controle de vetores em circuito aberto), CLVC (controle de vetores em circuito fechado)
• Suporta motores assíncronos e síncronos
• Suporta o controlo da velocidade e do binário dos motores
• Suporta a comutação entre dois grupos de parâmetros do motor



Excelentes resultados

• Capacidade de ajuste automático preciso dos parâmetros do motor
• Suporta travagem em corrente contínua e travagem dinâmica
• Aplicação de cargas pesadas: 150% para os 60 anos,Aplicação de cargas leves: 110% para os 60 anos
• Suporta os principais protocolos de comunicação, incluindo Profibus-DP, Profinet IO, etc.
• Funções de expansão diversificadas, suporta cartão terminal de E/S, cartão de comunicação, etc.



Funções especiais de aplicação

• Frequência de saída até 1.500 Hz
• Função de controlo mestre-escravo
• Reiniciar a função em caso de falha de energia
• Função de bloqueio de posição
• Função de balanço
• Encoder em funcionamento com função de redundância



Autônomo depuração rápida

• Software de depuração rápida de fundo
• Suporte ao registo de eventos dos inversores e ao registo da forma de onda do osciloscópio de 12 canais
• Suporte para edição de parâmetros, monitoramento de status, dados de falha e download de forma de onda



PrincipaisParâmetros



Ponto Descrição e dados técnicos
Voltagem de entrada 380 V (-15%) 480 V (+10%)/três fases
Frequência de alimentação de entrada (50 Hz/60 Hz) ± 5%
Desequilíbrio da tensão de entrada ≤ 3%
Voltagem de saída 0 V para tensão de entrada
Frequência de saída 0 Hz ≈ 1500 Hz
Tipo de motor Motor assíncrono, motor síncrono de ímã permanente
Modo de controlo V/F, OLVC (controle do vetor em circuito aberto), CLVC (controle do vetor em circuito fechado)
Faixa de velocidade 1Para o cálculo da taxa de juro, a taxa de juro deve ser igual ou superior a:
Torque de arranque VF: 100% (0,5 Hz); OLVC: 150% (0,25 Hz); CLVC: 200% (0 Hz)
Precisão do binário ± 5% (OLVC, acima de 5 Hz), ± 3% (CLVC)
Força de torque ≤ ± 5% sob controlo de vetores
Precisão de estabilização da velocidade O valor de referência para o cálculo da taxa de juro é o seguinte:
Resposta do binário ≤ 5 ms sob controlo do vetor
Tempo de aceleração e de desaceleração 0.0s ¥3200.0s; 0.0min ¥3200.0 min
Aumentar o binário 00,0% ∼ 30,0%
Capacidade de sobrecarga Aplicação de carga pesada: 150% durante 1min/5min, 200% durante 3 s/5min
Aplicação de carga leve: 110% durante 1min/5min, 150% durante 10 s/5min
Curvas V/F Tipo de linha reta, tipo de vários pontos, modo de separação parcial V/F, modo de separação completa V/F
Resolução da frequência de entrada Configuração digital: 0,01 Hz; configuração analógica: frequência máxima × 0,025%
Curvas de aceleração e de desaceleração Os modos de aceleração e desaceleração em linha reta e em curva S com quatro tipos de tempo de aceleração e desaceleração e um tipo de tempo de desaceleração de parada de emergência
Controle de jogging Em algumas aplicações, o inversor pode funcionar brevemente a baixa velocidade para testar a condição do equipamento
Regulação do binário Controle de binário suportado durante o controlo do vetor
PLC simples e velocidade multi-segmento Função de 16 segmentos de velocidade através de terminais de controlo
PID integrado Implementação fácil de sistemas de controlo de processo de circuito fechado
IO virtual 8 grupos de VDI/VDO virtuais, 3 grupos de IA como DI, permitindo um controlo lógico simples
Controle de estacionamento de sobrevoltagem e sobrecorrente Limitação automática da corrente e da tensão durante o funcionamento para evitar acidentes frequentes devido a sobrecorrência ou sobrevoltagem
Frequência de travagem Frequência de travagem
Pre-excitação Quando o inversor é ligado, a pré-excitação do motor estabelece um campo magnético dentro do motor que pode efetivamente melhorar as características do binário do motor durante o arranque
Excitação excessiva Isto pode inibir eficazmente o aumento da tensão do autocarro durante a desaceleração para evitar alertas de sobrevoltagem frequentes e permitir uma parada rápida em caso de falha de energia
Monitoramento da velocidade O rastreamento da velocidade é suportado tanto para motores assíncronos como para motores síncronos e tanto para o controlo do vetor como para o controlo V/F
Funções de protecção Supressão de sobrevoltagem, supressão de subvoltagem, supressão de sobrecorrência V/F, curto-circuito para terra, perda de fase, detecção de desvio de velocidade excessivo, sobrevoltagem, sobrecorrência, subvoltagem, sobrecarga,sobreaquecimento, arranque, sub-voltagem do autocarro, sobrevoltagem do autocarro, etc




Características destacadas: Excelência em engenharia









Projetos de baixo ruído de inversores de alta eficiência da série HV510 para máquinas industriais de precisão 0Projetos de baixo ruído de inversores de alta eficiência da série HV510 para máquinas industriais de precisão 1Projetos de baixo ruído de inversores de alta eficiência da série HV510 para máquinas industriais de precisão 2

  1. Desempenho de alta frequência:

    • Funciona a frequências até450 kHz, garantindo ondulação ultra-baixa e fornecimento de energia estável para equipamentos sensíveis de imagem médica e ferramentas de usinagem de precisão

    •

  2. Faixa de potência escalável:

    • Disponível em configurações de 32 kW a 80 kW, adaptável a instalações de pequena escala e grandes instalações industriais

    •

  3. Design centrado no utilizador:

    • Interface intuitiva com predefinições de um toque para aplicações comuns (por exemplo, controlo da bomba, ajuste da velocidade do ventilador)

    • Calibração automática e diagnóstico de falhas

    •

  4. Segurança e conformidade:

    • ReuniõesUL94-V0normas de inflamabilidade eEN 45545regulamentações de segurança contra incêndio, essenciais para aplicações ferroviárias e de transporte

    • Proteção contra sobrecarga e proteção contra curto-circuito para evitar danos ao equipamento durante picos de tensão

    •

  5. Sistemas de climatização: Melhorar a eficiência energética das unidades de aquecimento, ventilação e ar condicionado através do controlo da velocidade variável, reduzindo o consumo de energia em até 30%

  6.

  7. Integração das energias renováveis: Apoio aos sistemas de energia solar e eólica através da estabilização das ligações à rede e da gestão das flutuações energéticas

  8.

  9. Infra-estruturas de transportes: Sistemas ferroviários de alimentação e estações de carregamento de veículos elétricos com capacidades de alta corrente (até 470 A) para transmissão rápida de energia
